Câble flexible-29507F

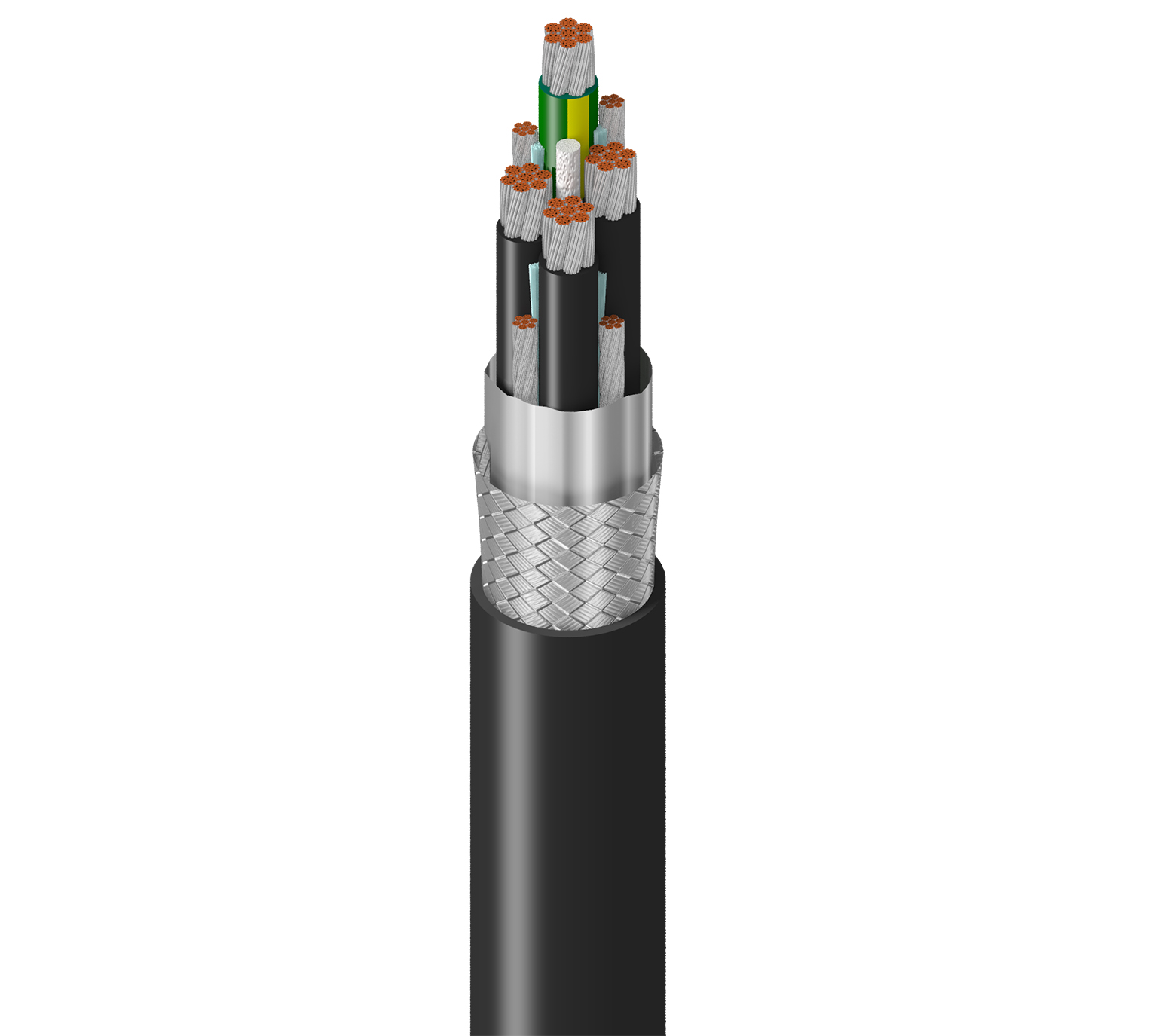

Belden 100 % Ground VFD extra flexible, 3 conducteurs 2 AWG (7 x 95 x 30) isolation XLPE en cuivre étamé, code couleur M4 + terre segmentée symétrique 2 AWG (3 sur 6 AWG) toronné en cuivre étamé, blindage global Beldfoil® + tresse en cuivre étamé (85 %), gaine extérieure en TPE noir, 600/1 000 V TC-ER 90 °C câble d'alimentation moteur flexible sec/humide 1 000 V 1 000 V WTTC 600 V CIC TC SUN RES OIL RES II DIR BUR

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Variateurs de fréquence (VFD) ; Moteurs et systèmes d'entraînement à courant alternatif, Exposition à une flexion élevée, au mouvement et à l'abrasion, Zones d'installation difficiles d'accès ; emplacements dangereux de classe 1, division 2

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	2 AWG	7x95x30	TC - Tinned Copper
Ground	3	2 AWG	7x37x30	TC - Tinned Copper	Segmented Grounds

isolation

Element	Material	Nom. Thickness	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.062 in (1.6 mm)	Black and Numbered
Ground	PVC - Polyvinyl Chloride	0.062 in (1.6 mm)	Green/Yellow Stripe

Blindage extérieur

Shield Type	Material	Coverage
Tape	Tri-Laminate (Alum+Poly+Alum)	100%
Braid	Tinned Copper (TC)	85%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
TPE - Thermoplastic Elastomer	0.095 in (2.4 mm)	1.207 in (30.66 mm)	Yes

Diamètre total du câble (nominal)	30,66 mm (1,207) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.153 Ohm/1000ft (0.502 Ohm/km)	48 pF/ft (160 pF/m)	86 pF/ft (280 pF/m)	37 Ohm	0.153 µH/ft (0.502 µH/m)	55%	130 Amps per Conductor at 30ºC (per NEC)

Voltage

UL Voltage Rating
1000 V (TC, WTTC, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.	Flexing Min.
6.0 in (150 mm)	14.5 in (368 mm)	14.5 in

Tension de traction maximum	1689 kg (3723 livres)
Poids câble en vrac	1 273 lb/1 000 pi (1 894 kg/km)

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures, enfouissement
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	Chargement UL 1685, FT4, 1202, 383, test de flamme sur plateau vertical (70 000 BTU)
Conformité NEC / UL	Article 336, TC-ER, WTTC, XHHW-2, câble d'alimentation moteur flexible UL
Conformité CEC / C(UL)	CIC, TC
Conformité ICEA	S-95-658
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
