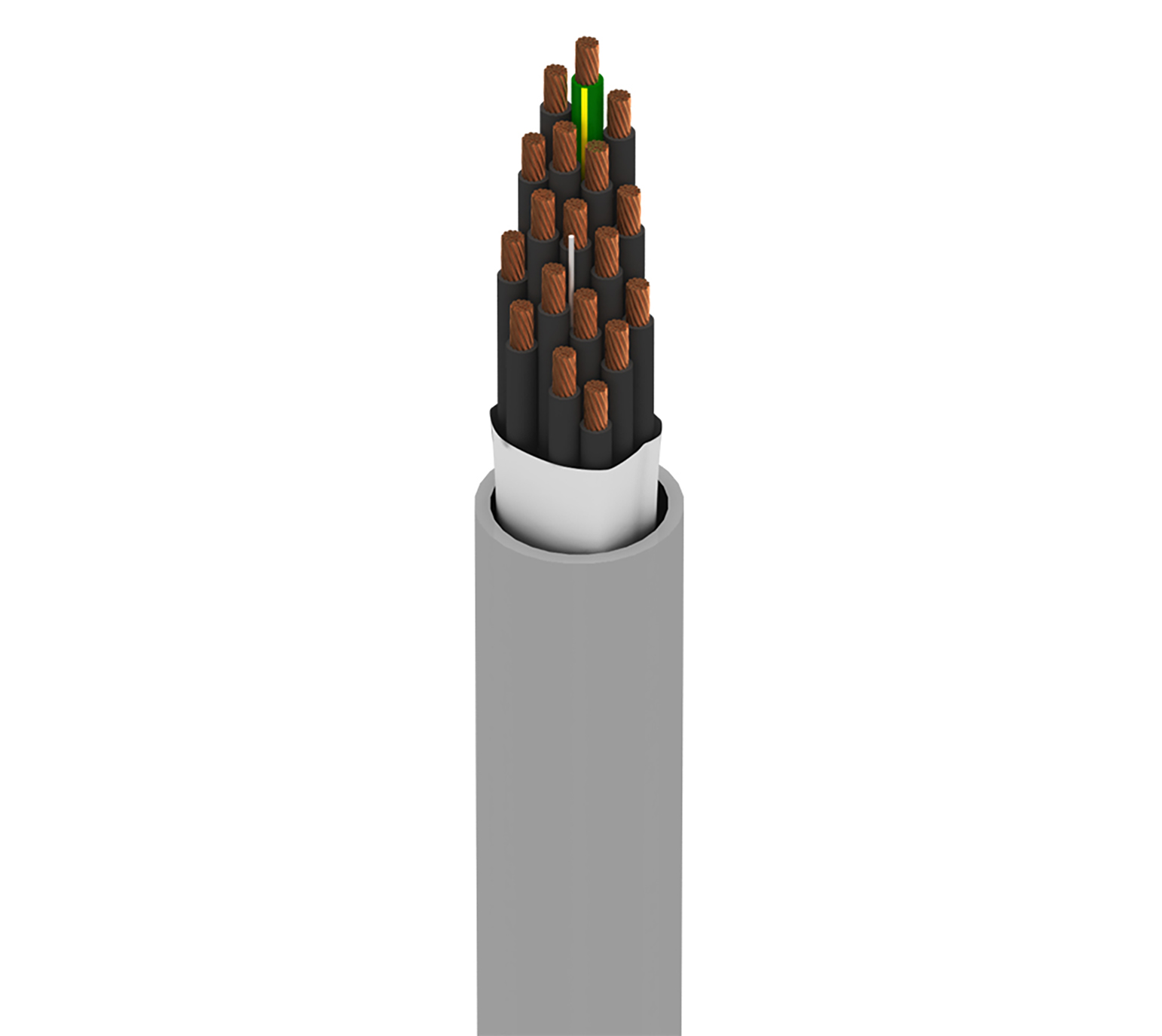

Numéro de produit: 7416W

MachFlex™, 17C+1G #18 Str BC, isolation PVC-NYL, gaine TPE, 1 000 V WTTC, 600 V TC-ER

MachFlex™ pour haute flexibilité, conducteur 17+1G 18AWG (16x30) en cuivre nu, isolation PVC-NYL, gaine extérieure TPE, 1 000 V WTTC, 600 V TC-ER

  • Disponibilité:
    Mondial
  • Statut:
    Actif
7416W
  • 7416W
1 de 1

Spécifications

Expand All

Applications recommandées

Robotique, Robot, Flexion continue

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 17 18 AWG 16x30 BC - Bare Copper
Ground 1 18 AWG 16x30 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) 0.089 in (2.3 mm) Black and Numbered
Ground PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) Green / Yellow Stripe

Gaine extérieure

Material Nom. Thickness Nom. Diameter
TPE - Thermoplastic Elastomer 0.063 in (1.6 mm) 0.576 in (14.6 mm)

Diamètre total du câble (nominal)

14,6 mm (0,576) po

Électricité

Element Nom. Conductor DCR
Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km)
Ground 6.5 Ohm/1000ft (21 Ohm/km)

Voltage

UL Voltage Rating
1000 V RMS (WTTC), 600 V (TC-ER, UL AWM 20328)

Température

UL Temperature Operating
90°C Dry, 75°C Wet -40°C to +90°C

Rayon de courbure

Stationary Min. Installation Min. Flexing Min.
2.3 in (58 mm) 2.3 in (58 mm) 5.8 in

Tension de traction maximum

188 kg (414 livres)

Poids câble en vrac

195 lb/1000 pi (290 kg/km)

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, résistance à la lumière du soleil

Inflammabilité/réaction au feu

UL1685 (chargement UL), 1202

Conformité NEC / UL

Article 336, article 760, TC-ER, WTTC

Conformité AWM

AWM 20328, I/II A/B

Conformité CEC / C(UL)

CIC, TC

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.352 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.352 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
7416W 060250 Chrome Bobine 250 pi 612825186007 C
7416W 0601000 Chrome Bobine 1,000 pi 612825185994 C
