Numéro de produit: HF5G10

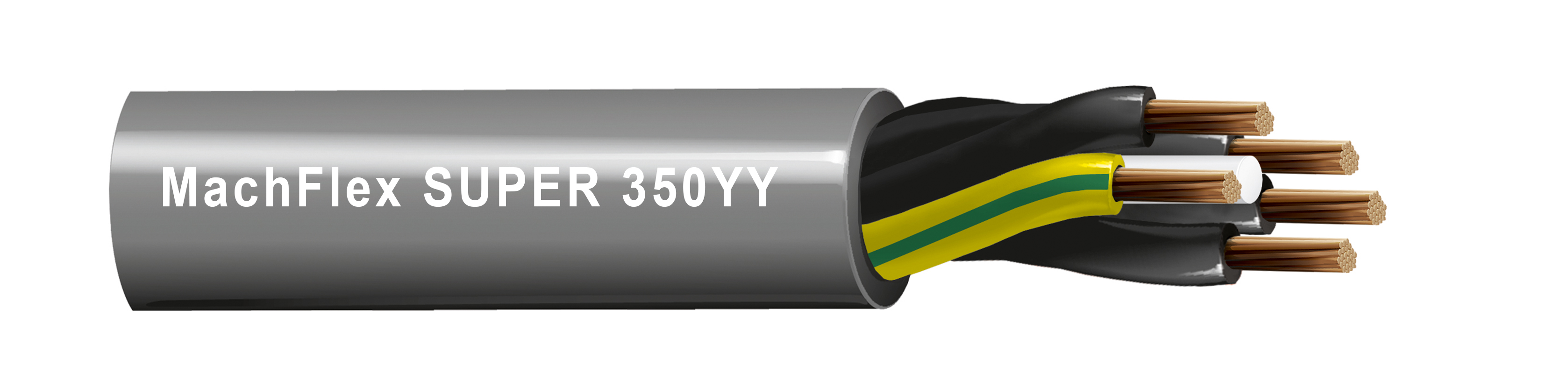

MachFlex™ High Flex 350YY, 4+1G C 10 mm² Str BC, isolation PVC, gaine PVC

MachFlex™ High Flex 350YY Control, certifié VDE, 4 conducteurs + 1 conducteur de terre, 10 mm², cuivre nu toronné, isolation PVC, gaine PVC

  • Disponibilité:
    EMEA | Asie-Pacifique
  • Statut:
    Actif
HF5G10
5 de 5

Spécifications

Expand All

Applications recommandées

Applicable pour une installation hautement flexible (jusqu'à 5 millions de cycles de flexibilité) reliant des capteurs de contrôle de précision, des machines de contrôle multi-axes, des contrôleurs de température, des panneaux de contrôle, des outils de coupe de machines, des équipements auxiliaires, le contrôle de la vitesse du moteur, des machines de production et bien d'autres.

Conducteur

Element No. of Elements Size Stranding Stranding Class Material
Conductor(s) 4 10 mm² Stranded Class 6 BC - Bare Copper
Ground 1 10 mm² Stranded Class 6 BC - Bare Copper

isolation

Element Material Color Code
Conductor(s) PVC - Polyvinyl Chloride Black #1, Black #2, Black #3, Black #4
Ground PVC - Polyvinyl Chloride Yellow/Green

Gaine extérieure

Material
PVC - Polyvinyl Chloride

Diamètre total du câble (nominal)

20,2 mm (0,795 po)

Voltage

Voltage Rating
300/500 V (Max. Operating Voltage)

Température

Installation Continuous Flexing
-40°C to +80°C(Fixed installation) 0°C to +70°C

Rayon de courbure

Installation Min. Flexing Min.
80.8 mm (3.18 in) 151.5 mm

Notes du tableau du rayon de cintrage

Performances de la chaîne de traction : Distance de déplacement de 1 m, vitesse de déplacement de 2 m/s, accélération de 4 m/s² ≥ 5,000,000 cycles ; distance de déplacement de 3 m, vitesse de déplacement de 3 m/s, accélération de 10 m/s² ≥ 1000000 cycles ; distance de déplacement de 5 m, vitesse de déplacement de 3 m/s, accélération de 10 m/s² ≥ 200,000 cycles

Poids câble en vrac

760 kg/km (510 lb/1000 pi)

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux UV, résistance aux hydrocarbures - EN 50290-2-22 (TM54), résistance aux hydrocarbures

Inflammabilité/réaction au feu

IEC 60332-1-2, DIN VDE 0482-332-1-2, DIN EN 60332-1-2

Vérification des performances par un tiers

Certification VDE n° 40051701, immatriculation VDE n° F743

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), Directive UE 2011/65/EU (RoHS 2),

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Autre(s) norme(s) de conformité

VDE 0285-525-2-11, VDE 0285-525-2-51

Mise à jour et révision

Numéro de révision : 0.32 Date de révision : 03-02-2026

Mise à jour et révision

Numéro de révision : 0.32 Date de révision : 03-02-2026


Report An Error

Références des pièces

Article n° Couleur Longueur
HF5G10 010100M Noir, RAL 9004 100 m
HF5G10 010200M Noir, RAL 9004 200 m
HF5G10 010300M Noir, RAL 9004 300 m
HF5G10 G8U100M Gris RAL 7001 100 m
HF5G10 G8U200M Gris RAL 7001 200 m
HF5G10 G8U300M Gris RAL 7001 300 m
