Numéro de produit : DEDN142F

Digital Electricity™ intérieure/extérieure, TC multibrins 2 paire n° 14, feuillard d'aluminium O/A, gaine en PVC, CL4, CL3, sites humides

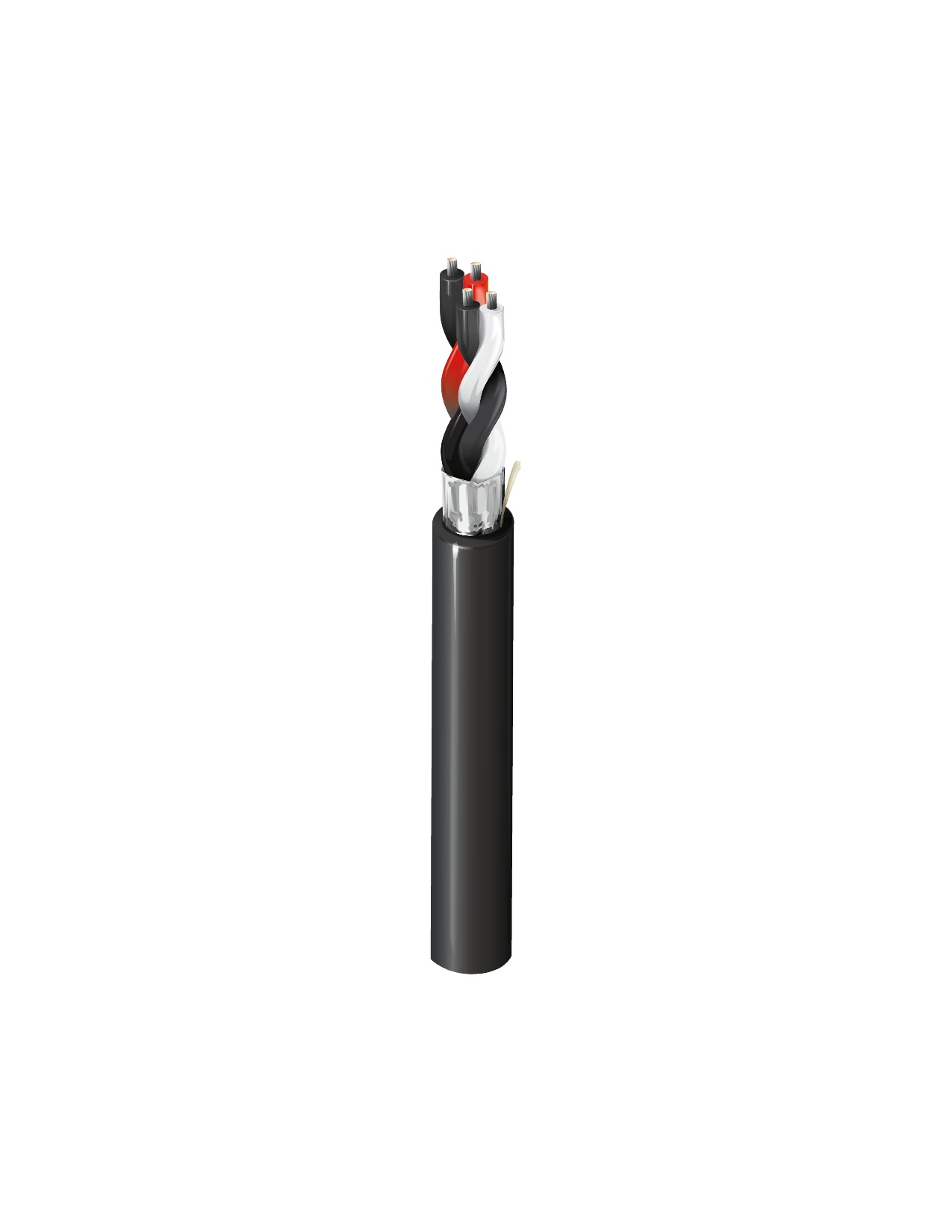

Câble en cuivre pour Digital Electricity™ intérieur/extérieur, 2 paires torsadée 14 AWG (19 x 27) cuivre étamé toronné, isolation en PVC, Blindage feuillard, gaine en PVC noir, Fil de déchirement, CL4, CL3, sites humides, 2000 rouleaux en pieds

  • Disponibilité:
    Mondial
  • Statut:
    Actif
DEDN142F
  • DEDN142F
1 sur 1

Spécifications

Développer tout

Applications recommandées

Digital Electricity™, Systèmes d'alimentation à gestion de pannes (FMPS), alimentation à distance, sites humides, dans le conduit

Conducteur

Taille Câblé Matériel
14 19x27 TC – Cuivre étamé

isolation

Matériel Épaisseur nominale Code couleur
PVC – Chlorure de polyvinyle 0,56 mm (0,022 po) Noir et rouge, noir et blanc

Blindage extérieur

Type de blindage Matériel Couverture
Ruban Bi-laminé (alum+poly) 100 %

Gaine extérieure

Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,040 po (1,0 mm) 0,516 po (13,1 mm)

Électricité

Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Courant maximum
2,5 Ohm/1000 pi 110,7 pF/m (33,75 pF/pi 60,5 pF/pi (198 pF/m) 11,1 ampères par conducteur à 25 °C (augmentation de température 35 °C

Blindage extérieur nominal DCR@Cond DCR1-cnv

12,3 Ohm/km (3,75 Ohm/1000 pi)

Voltage

Tension nominale UL
450 V RMS

Température

Température UL Température de service
105° C -30° C à +105° C

Tension de traction maximum

86 kg (190 livres)

Poids câble en vrac

115 livres/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière

Inflammabilité/réaction au feu

FT4

Conformité NEC / UL

Article 725, CL4, CL3

Conformité AWM

AWM 2464

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/EU (amendement RoHS 2), Directive européenne 2011/65/EU (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-02-05

Conformité APAC

China RoHS II (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.56 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.56 Date de révision : 07-09-2025


Signaler une erreur

Références des pièces

Article n° Couleur Longueur
DEDN142F Noir 2,000 pi
