Numéro de produit: DEDN168F

Électricité numérique intérieure/extérieure™, 8 paires n° 16 Str TC, feuille O/A, gaine PVC, CL4, CMG, emplacements humides

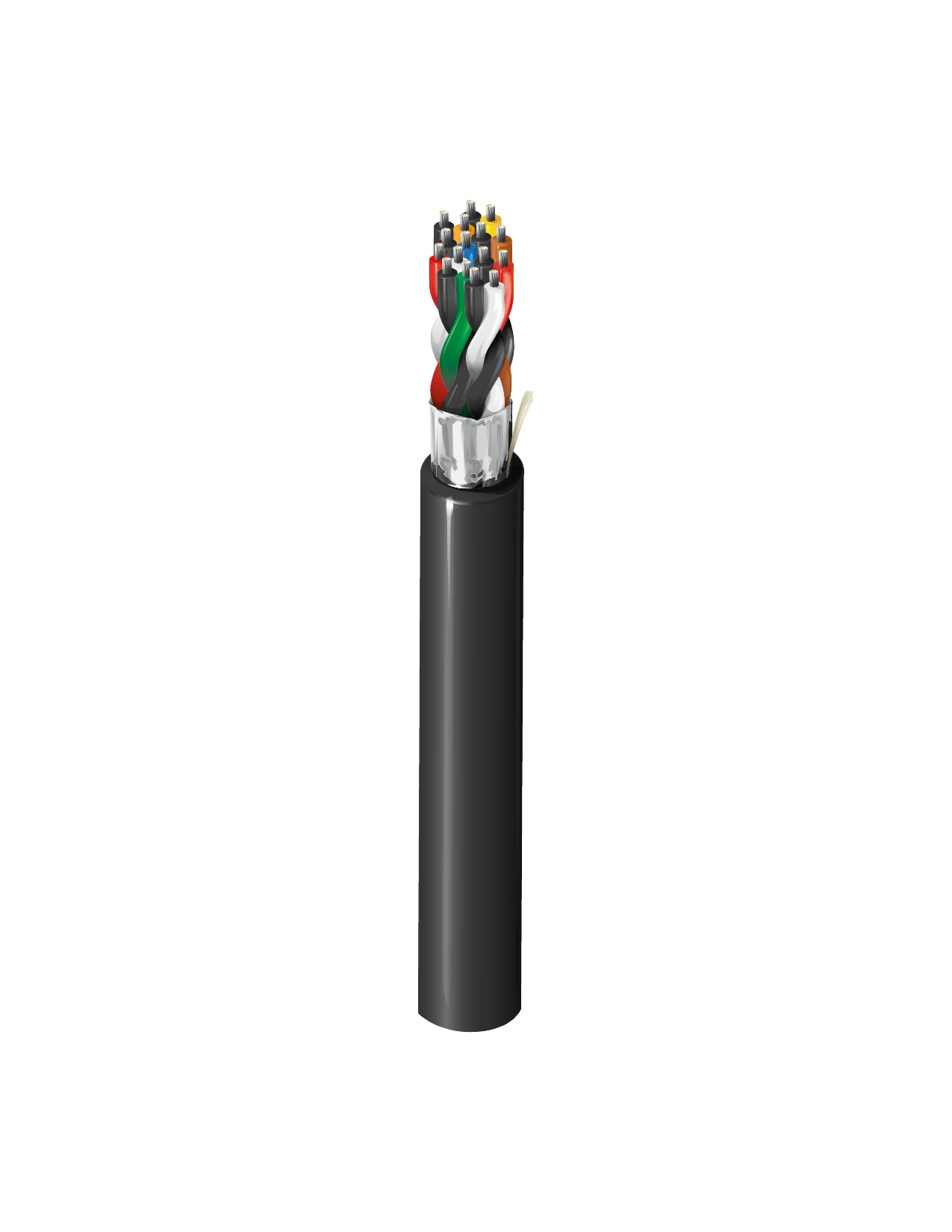

Câble électrique numérique intérieur/extérieur en cuivre étamé, 8 paires torsadées, calibre 16 AWG (7 x 24), isolation PVC, blindage par feuille, gaine PVC noire, cordon de déchirure, CL4, CMG, pour endroits humides, bobine de 610 m

  • Disponibilité:
    Mondial
  • Statut:
    Actif
DEDN168F
  • DEDN168F
1 de 1

Spécifications

Expand All

Applications recommandées

Électricité numérique, systèmes d'alimentation à gestion des défauts (FMPS), alimentation à distance, emplacements humides, en conduit

Conducteur

Size Stranding Material
16 7x24 TC - Tinned Copper

isolation

Material Nom. Thickness Color Code
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.043 in (1.1 mm) 0.593 in (15.1 mm)

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
4.55 Ohm/1000ft 29.25 pF/ft (95.96 pF/m) 52.75 pF/ft (173.1 pF/m) 5.5 Amps per Conductor at 25ºC (35°C Temperature Rise)

Blindage extérieur nominal DCR@Cond DCR1-cnv

4,7 Ohm/1000 pieds (15 Ohm/km)

Voltage

UL Voltage Rating
450 V RMS

Température

UL Temperature Operating
105°C -30°C To +105°C

Tension de traction maximum

260 kg (570 livres)

Poids câble en vrac

220 lb/1000 pi

Environnement compatible

Intérieur, résistance à la lumière

Inflammabilité/réaction au feu

Chargement UL 1685 FT4 FT4

Conformité NEC / UL

Article 725, Article 800, CL4, CL3, CMG

Conformité AWM

AWM 2464

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/EU (amendement RoHS 2), Directive européenne 2011/65/EU (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-28

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.118 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.118 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Longueur
DEDN168F Noir 2,000 pi
