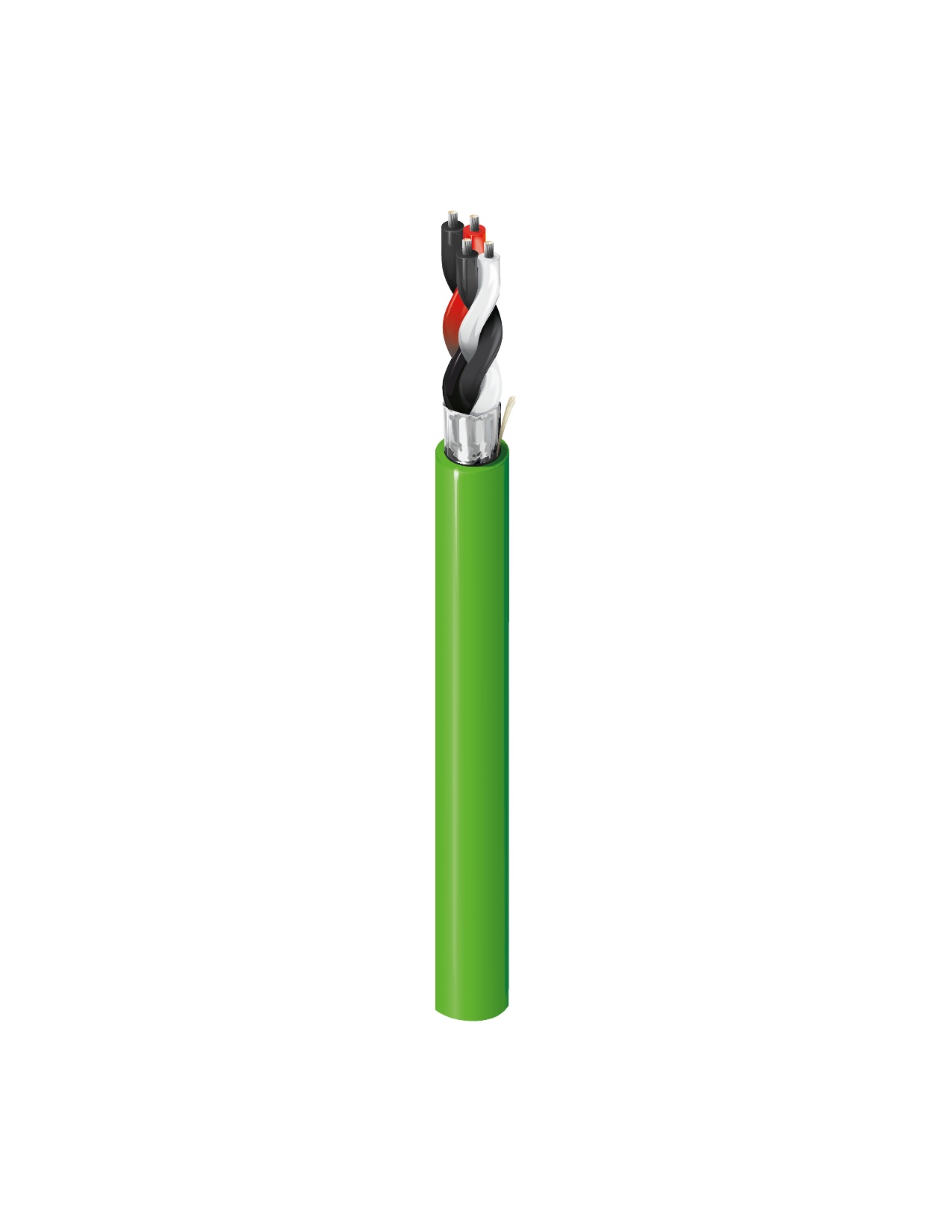

Digital Electricity™, TC multibrins 2 paire n° 16, feuillard d'aluminium O/A, gaine Flamarrest®, CL4P, CMP

Conducteur

AWG	Câblé	Matériel	Nombre de paires
16	19x29	TC – Cuivre étamé	2

Nombre total de paires	2

isolation

Matériel	Nom commercial du matériau	Épaisseur de paroi nominale
PVC – Chlorure de polyvinyle	Flamarrest®	0,011 po

Nuancier

Nombre	Couleur
1	Noir et rouge
2	Noir et blanc

Blindage extérieur

Type	Matériel	Nom commercial du matériau	Couverture [%]	Matériau du fil de masse	Fil de masse AWG
Ruban	Bi-laminé (alum+poly)	Beldfoil®	100 %	TC – Cuivre étamé	24

Gaine extérieure

Matériel	Diamètre nominal	Épaisseur de paroi nominale
PVC – Chlorure de polyvinyle	0,330 po	0,017 po

Résistance en courant continu du conducteur

Résistance en courant continu nominal du conducteur	Résistance en courant continu nominal du blindage extérieur
4,3 Ohm/1000 pi	7,1 Ohm/1000pi

Capacité

Capacité nominale conducteur à conducteur	Capacité nominale conducteur vers autre conducteur vers blindage
42,25 pF/pi	76,25 pF/pi

Courant

Courant maximal recommandé [A]
8,75 A par conducteur à 25º C (augmentation de la température 35° C)

Voltage

Tension nominale UL
450 V RMS

Température nominale UL	75° C
Plage de température de fonctionnement	De 0° C à +75° C

Poids câble en vrac	55 livres/1000 pi
Tension de traction maximum	160 livres
Rayon de cintrage minimum/axe mineur	3,25 po

Articles NEC	Article 800
Conformité NEC/(UL)	CL4P, CL3P
Conformité CEC/C(UL)	CMP

Directive UE 2000/53/EC (ELV)	Oui
Directive UE 2003/11/EC (BFR)	Oui
Directive UE 2011/65/UE (RoHS 2)	Oui
Directive UE 2012/19/EU (WEEE)	Oui
Directive UE 2015/863/UE (amendement RoHS 2)	Oui
Marquage CE UE	Oui
Conformité EU REACH SVHC (jj/mm/aaaa)	2020-01-27

Utilisation – Intérieur	Oui

Inflammabilité UL	NFPA 262

Mise à jour et révision	Numéro de révision : 0.55 Date de révision : 22-12-2023

Mise à jour et révision	Numéro de révision : 0.55 Date de révision : 22-12-2023
