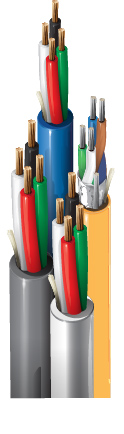

Câble de commande d'accès-668AMD

16C - Câble de contrôle d'accès OSDP double, Plenum-CMP, #24-2 Pr., conducteurs 8-18 AWG, conducteurs 4-22 AWG, câble composite de lecteur OSDP avec isolation en mousse FEP & Flamarrest, seules les paires de données de lecteur de carte ont un blindage global Beldfoil®, Banana Peel® sans gaine globale - CMP

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Contrôle d'accès, système de sécurité, commandes à puissance limitée, lecteur OSDP
Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Détails de la construction

Conducteur

Element	No. of Conductors	No Of Pairs	Size	Stranding	Material	Notes
Data Pair(s)		2	24	7x32	TC - Tinned Copper	2 Pair 120 Ohm - Dual OSDP Readers
Door Contact	4		22	7x30	BC - Bare Copper
REX/Spare	4		18	7x26	BC - Bare Copper
Lock/Power	4		18	7x26	BC - Bare Copper

isolation

Element	Material	Nom. Thickness	Color Code
Data Pair(s)	FEP - Fluorinated Ethylene Propylene (Foam)	.021 in (0.53 mm)	1. White/Green 2. Brown/Blue
Door Contact	PVC - Polyvinyl Chloride	.008 in (0.20 mm)	Black, Red, White, Green
REX/Spare	PVC - Polyvinyl Chloride	.009 in (0.23 mm)	Black, Red, White, Green
Lock/Power	PVC - Polyvinyl Chloride	.009 in (0.23 mm)	Black, Red, White, Green

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type
Data Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Door Contact	No Shield	Unshielded
REX/Spare	No Shield	Unshielded
Lock/Power	No Shield	Unshielded

Gaine intérieure

Element	Material	Nom. Thickness	Nom. Diameter	Ripcord	Color
Data Pair(s)	PVC - Polyvinyl Chloride	.016 in (0.41 mm)	.252 in (6.40 mm)	Yes	Orange
Door Contact	PVC - Polyvinyl Chloride	.015 in (0.38 mm)	.139 in (3.53 mm)	Yes	White
REX/Spare	PVC - Polyvinyl Chloride	.015 in (0.38 mm)	.180 in (4.57 mm)	Yes	Blue
Lock/Power	PVC - Polyvinyl Chloride	.015 in (0.38 mm)	.180 in (4.57 mm)	Yes	Gray

Gaine extérieure

Material	Nom. Diameter
Banana Peel (No Overall Jacket)	.480 in (12.2 mm)

Notes du tableau de la gaine extérieure1	Banana Peel®
Diamètre total du câble (nominal)	0,480 po (12,2 mm)

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence
Data Pair(s)	26 Ohm/1000ft (85 Ohm/km)	13 pF/ft (43 pF/m)	24 pF/m (7.3 pF/ft)	120 Ohm
Door Contact	16.4 Ohm/1000ft (53.8 Ohm/km)
REX/Spare	6.4 Ohm/1000ft (21 Ohm/km)
Lock/Power	6.4 Ohm/1000ft (21 Ohm/km)

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
75°C	0°C to +75°C

Rayon de courbure

Stationary Min.	Installation Min.
4.0 in (100 mm)	4 in.

Tension de traction maximum	82 kg (180 livres)
Poids câble en vrac	62.6 kg (138 livres)

Normes et conformité

Environnement compatible	Intérieur - Plénum
Inflammabilité/réaction au feu	NFPA 262, UL 910 (plénum), FT6
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 800, CMP
Conformité CEC / C(UL)	CMP
Conformité aux directives européennes	Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Notes sur le produit

Notes	Installation en environnement froid : lors de l’installation de câbles qui ont été stockés à des températures ambiantes de 32 degrés Fahrenheit (0 degrés Centigrade) ou moins, Belden recommande de conditionner le câble pendant 12 heures à température ambiante avant le tronçon de câble individuel.
