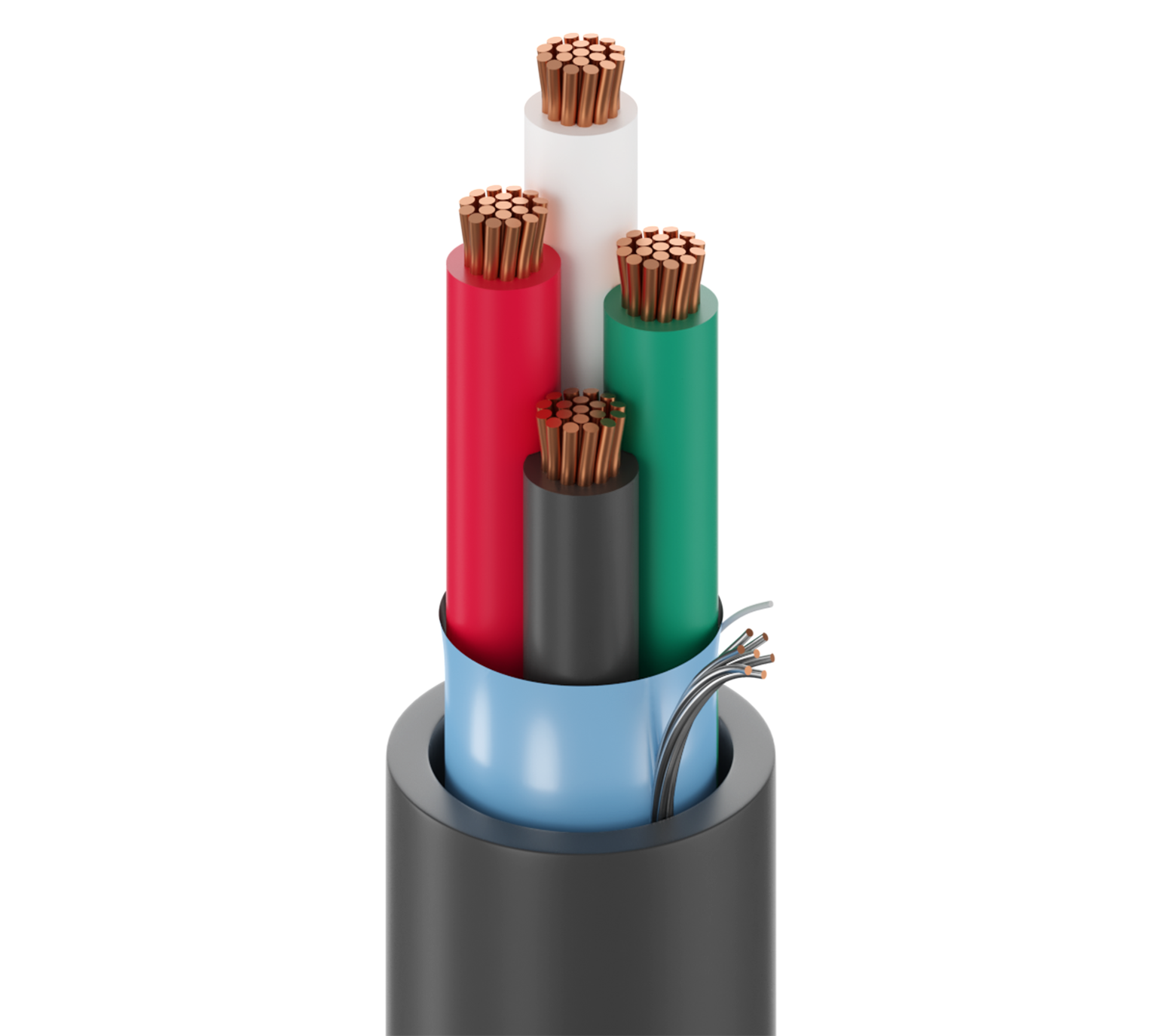

Numéro de produit: 5202FE

Sécurité & Son, #16-4c, BC, Blindé, CMR

Câble audio de sécurité, Riser-CMR, conducteurs en cuivre nu toronnés 4-16 AWG avec isolation en polypropylène, blindage Beldfoil® et gaine en PVC avec cordon de déchirure &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5202FE
  • 5202FE
1 de 1

Spécifications

Expand All

Applications recommandées

Système de sécurité, interphone/sonorisation, audio/haut-parleur, commandes à puissance limitée, environnement bruyant

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 16 AWG 19x29 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PO - Polyolefin 0.008 in (0.20 mm) 0.073 in (1.9 mm) Black, Red, White, Green

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.214 in (5.44 mm) Yes

Diamètre total du câble (nominal)

5,44 mm (0,214) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 4 Ohm/1000ft 30.5 pF/ft (100 pF/m) 55 pF/ft (180 pF/m) 5.0 Amps per conductor @ 25°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

14,4 Ohm/1000 pieds (47,2 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMR)

Température

UL Temperature Operating
75°C -20°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
2.1 in (53 mm) 2.1 in (53 mm)

Tension de traction maximum

66.2 kg (146 livres)

Poids câble en vrac

44 lb/1000 pi

Environnement compatible

Intérieur - Colonne montante, intérieur

Inflammabilité/réaction au feu

Colonne montante UL 1666, FT4, CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMR

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

6202FE

Mise à jour et révision

Numéro de révision : 0.478 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.478 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC/EAN Note de bas de page
5202FE.00152 Chrome Bobine 152 m 8719605008077
5202FE.00305 Chrome Bobine 305 m 8719605008084
5202FE.K0305 Chrome Bobine 305 m 8719605008091
5202FE 0081000 Gris 612825157854 C
5202FE 008500 Gris 612825157861
