Numéro de produit: 6302FE

Sécurité & Son, #18-4c, BC, blindé, CMP

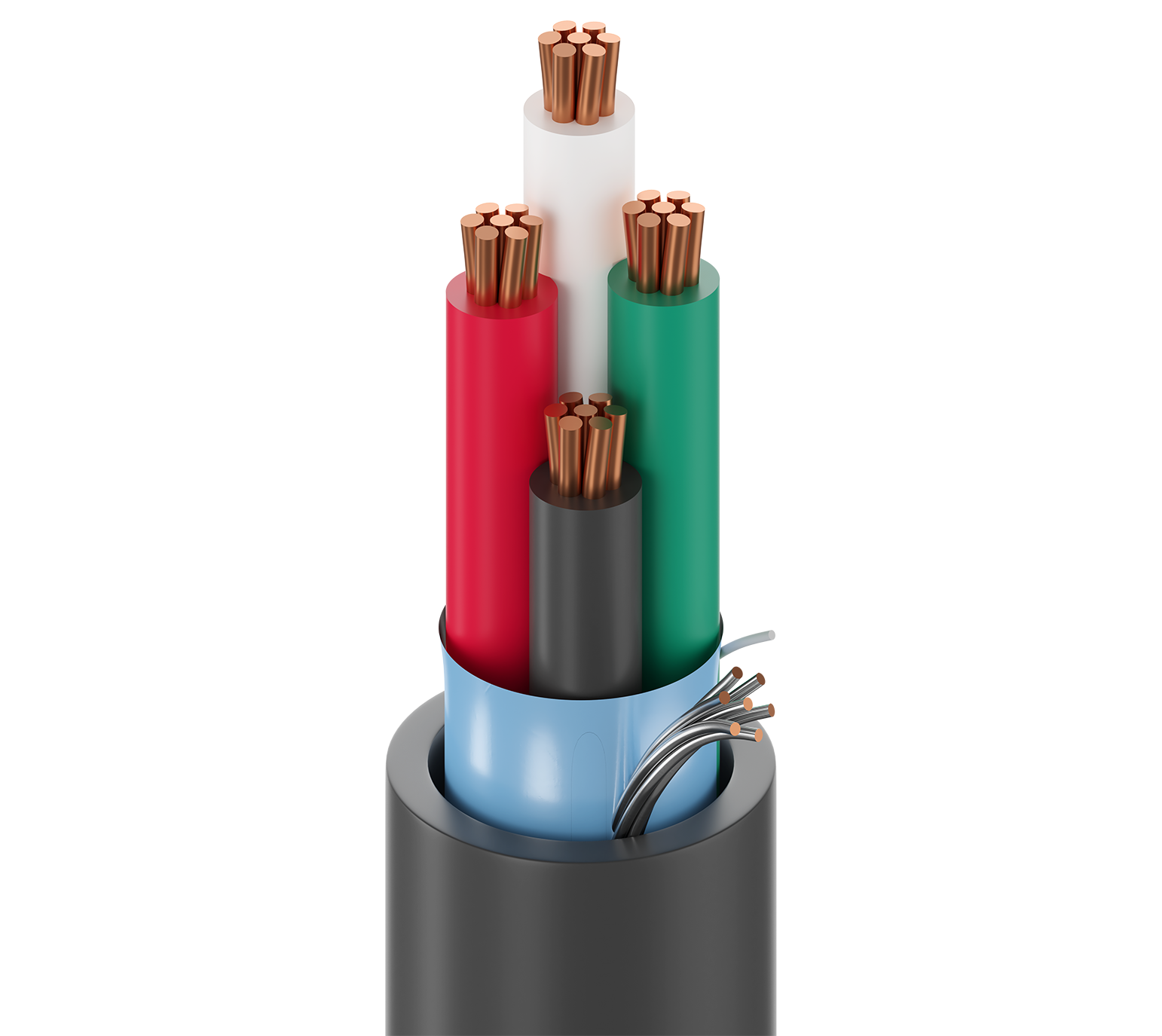

Sécurité & Câble audio, Plenum-CMP, conducteurs en cuivre nu toronnés 4-18 AWG avec isolation Flamarrest®, blindage Beldfoil® et gaine Flamarrest® avec cordon de déchirure

  • Disponibilité:
    Mondial
  • Statut:
    Actif
6302FE
5 de 5

Spécifications

Expand All

Applications recommandées

Système de sécurité, Interphone/PA, Audio/Haut-parleur, Environnement bruyant

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.061 in (1.5 mm) Black, Red, White, Green

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.188 in (4.78 mm) Yes

Diamètre total du câble (nominal)

4,78 mm (0,188) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 6.5 Ohm/1000ft 42 pF/ft (140 pF/m) 76 pF/ft (250 pF/m) 11.2 Amps per Conductor at 25ºC (10°C Temperature Rise)

Blindage extérieur nominal DCR@Cond DCR1-cnv

14,4 Ohm/1000 pieds (47,2 Ohm/km)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C 0°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
1.9 in (48 mm) 1.9 in (48 mm)

Tension de traction maximum

43 kg (95 livres)

Poids câble en vrac

32 lb/1000 pi

Environnement compatible

Intérieur, intérieur

Inflammabilité/réaction au feu

NFPA 262, UL 910 (Plénum), FT6, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

5302FE

Mise à jour et révision

Numéro de révision : 0.469 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.469 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
6302FE 8771000 Naturel 612825175308 C
6302FE 877500 Naturel 612825175315
6302FE 877C250 Naturel 612825175278
6302FE 877U1000 Naturel 612825175285
6302FE 877U500 Naturel 612825175292
