Numéro de produit: 551945

Surveillance CCTV, RG-59 #22 BC, 93 % BC Braid, CM

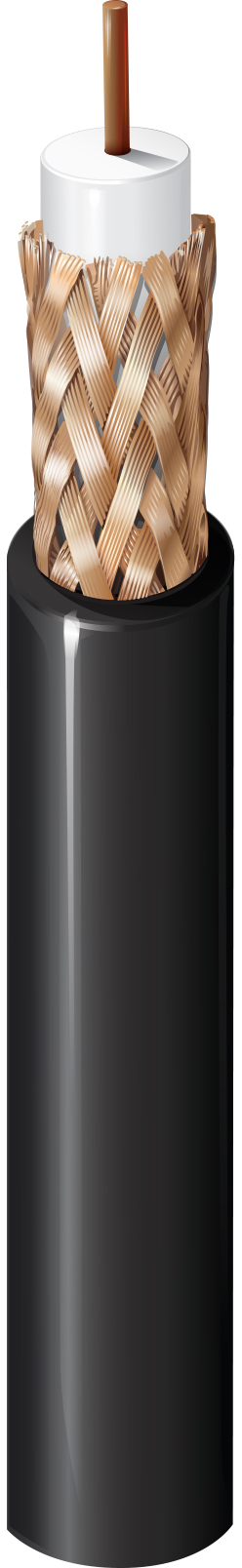

Câble de surveillance CCTV, RG59, classé CM, cuivre nu toronné 22 AWG, âme en mousse de polyoléfine, tresse en cuivre nu à 93 %, gaine en PVC &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
551945
5 de 5

Spécifications

Expand All

Applications recommandées

Surveillance, caméra de vidéosurveillance

Conducteur

AWG Stranding Material Nominal Diameter No. of Coax
22 7x30 BC - Bare Copper 0.03 in 1

isolation

Material Nominal Diameter
PE - Polyethylene (Foam) 0.14 in

Notes du tableau de l’isolation

injecté de gaz

Blindage extérieur

Type Material Coverage [%]
Braid Bare Copper (BC) 93%

Gaine extérieure

Material Nominal Diameter
PVC - Polyvinyl Chloride 0.232 in

Résistance en courant continu du conducteur

Nominal Conductor DCR Nominal Conductor DCR Conductor Resistance Nominal Outer Shield DCR Outer Conductor DCR
15 Ohm/1000ft 15 Ohm/1000ft 2.6 Ohm/1000ft 2.6 Ohm/1000ft

Capacité

Nom. Capacitance Conductor to Shield
17.3 pF/ft

Inductance

Nominal Inductance
0.09 µH/ft

Impédance

Nominal Characteristic Impedance
75 Ohm

Haute fréquence (nominale/typique)

Frequency [MHz] Nom. Insertion Loss
1 MHz 0.3 dB/100ft
10 MHz 0.9 dB/100ft
50 MHz 2.1 dB/100ft
100 MHz 3 dB/100ft
200 MHz 4.5 dB/100ft
400 MHz 6.6 dB/100ft
700 MHz 8.9 dB/100ft
900 MHz 10.1 dB/100ft
1000 MHz 10.9 dB/100ft

Délai

Max. Delay Skew Nominal Delay Nominal Velocity of Propagation (VP) [%]
78 ns/100m 1.3 ns/ft 78%

Voltage

UL Voltage Rating
300 V RMS

Indice de température UL

75°C

Plage de température de fonctionnement

-40°C À +75°C

Poids câble en vrac

28 lbs/1000ft

Tension de traction maximale recommandée

49 lbs

Rayon de courbure minimal des axes mineurs

2.5 in

Dimensions

Width Depth
0.76 0.79

Articles NEC

Article 800

Conformité NEC/(UL)

CM

Conformité CEC/C(UL)

CM

Type RG

59

Type séries

59

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Conformité aux directives européennes

Oui

Marquage CE UE

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Oui

Inflammabilité UL

UL1685 UL Charge

Tension nominale UL

300 V RMS

Plénum (oui/non)

Non

Mise à jour et révision

Numéro de révision : 0.397 Date de révision : 27-03-2024

Mise à jour et révision

Numéro de révision : 0.397 Date de révision : 27-03-2024


Report An Error

Références des pièces

Article n° Couleur Type de conditionnement Longueur UPC
551945 0101000 Noir Bobine 1,000 pi 612825163992
