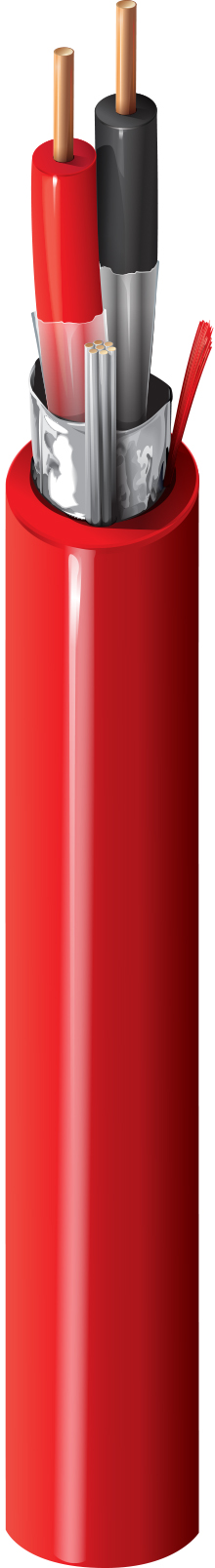

Numéro de produit: 5120FN

Alarme incendie, #14-2c BC, blindée, NPLF

Câble d'alarme incendie, classé NPLF, conducteurs en cuivre nu massif 2-14 AWG avec isolation PVC/nylon, blindage global Beldfoil®, gaine en PVC avec cordon de déchirure

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5120FN
5 de 5

Spécifications

Expand All

Applications recommandées

Alarme incendie, sans limitation de puissance, circuits : audio, commande, déclenchement, notification, environnement bruyant

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 2 14 AWG Solid BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) 0.108 in (2.74 mm) Black, Red

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.042 in (1.1 mm) 0.303 in Yes

Diamètre total du câble (nominal)

0.303 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
2.67 Ohm/1000ft 29.5 pF/ft (96.8 pF/m) 53.1 pF/ft (174 pF/m) 0.17 µH/ft (0.56 µH/m) 8 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

7,3 Ohm/1000 pieds (24 Ohm/km)

Voltage

UL Voltage Rating
150 V

Température

UL Temperature Operating
75°C -20°C To +75°C

Rayon de courbure

Stationary Min. Installation Min.
4.54 in (115 mm) 4.54 in

Tension de traction maximum

51.3 kg (113 livres)

Poids câble en vrac

56 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

UL1685 UL Charge

Conformité NEC / UL

Article 760, NPLF

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.318 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.318 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur UPC
5120FN 0021000 Rouge 612825156949
5120FN 002500 Rouge 612825156956
