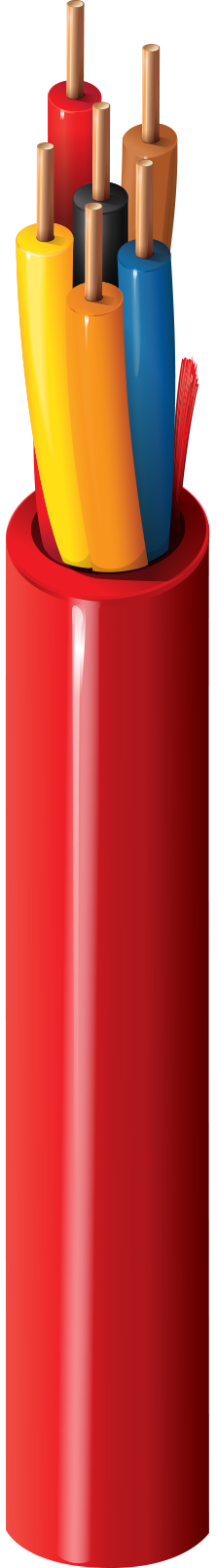

Câble d'alarme incendie-6524UL

Câble d'alarme incendie, Plenum-FPLP, conducteurs en cuivre nu massif 6-22 AWG avec isolation Flamarrest®, gaine Flamarrest® avec cordon de déchirure

Disponibilité:

Mondial
Statut:

Actif

Citer

6524UL

Spécifications
Références des pièces
Ressources

Spécifications

Aperçu du produit

Applications recommandées	Alarme incendie, Surveillance/Détection, Circuits : Audio, Contrôle, Déclenchement, Notification

Caractéristiques physiques (complètes)

Conducteur

AWG	Stranding	Material	No. of Conductors
22	Solid	BC - Bare Copper	6

Nombre de conducteurs	6

isolation

Material	Material Trade Name	Nominal Wall Thickness
PVC - Polyvinyl Chloride	Flamarrest®	0.009 in

Nuancier

Number	Color
1	Black
2	Red
3	Brown
4	Blue
5	Orange
6	Yellow

Blindage extérieur

Material
No Shield

Gaine extérieure

Material	Material Trade Name	Nominal Diameter	Nominal Wall Thickness	Ripcord
PVC - Polyvinyl Chloride	Flamarrest®	0.162 in	0.015 in	Yes

Caractéristiques électriques

Résistance en courant continu du conducteur

Nominal Conductor DCR
15.7 Ohm/1000ft

Capacité

Nom. Capacitance Conductor to Conductor
25 pF/ft

Courant

Max. Recommended Current [A]
2 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V RMS

Plage de température

Indice de température UL	75°C
Plage de température de fonctionnement	0°C À + 75°C

Caractéristiques mécaniques

Poids câble en vrac	20.8 lbs/1000ft
Tension de traction maximale recommandée	46.8 lbs
Rayon de courbure minimal des axes mineurs	1.6 in

Normes

Articles NEC	Article 760
Conformité NEC/(UL)	FPLP
Autre spécification	California State Fire Marshall

Programmes environnementaux et autres programmes concernés

Conformité aux directives européennes	Directive UE 2003/11/EC (BFR)
Marquage CE UE	Oui
MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)	Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL	NFPA 262 test à la flamme dans un plénum (UL910)
Tension nominale UL	300 V RMS

Plénum/non-plénum

Plénum (oui/non)	Oui

Numéros de pièces associées

Numéro non-plénum	5524UL

Historique

Mise à jour et révision	Numéro de révision : 0.298 Date de révision : 03-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.298 Date de révision : 03-02-2025

Report An Error

Références des pièces

Article n°	Couleur	UPC
6524UL 002C500	Rouge	612825178194
