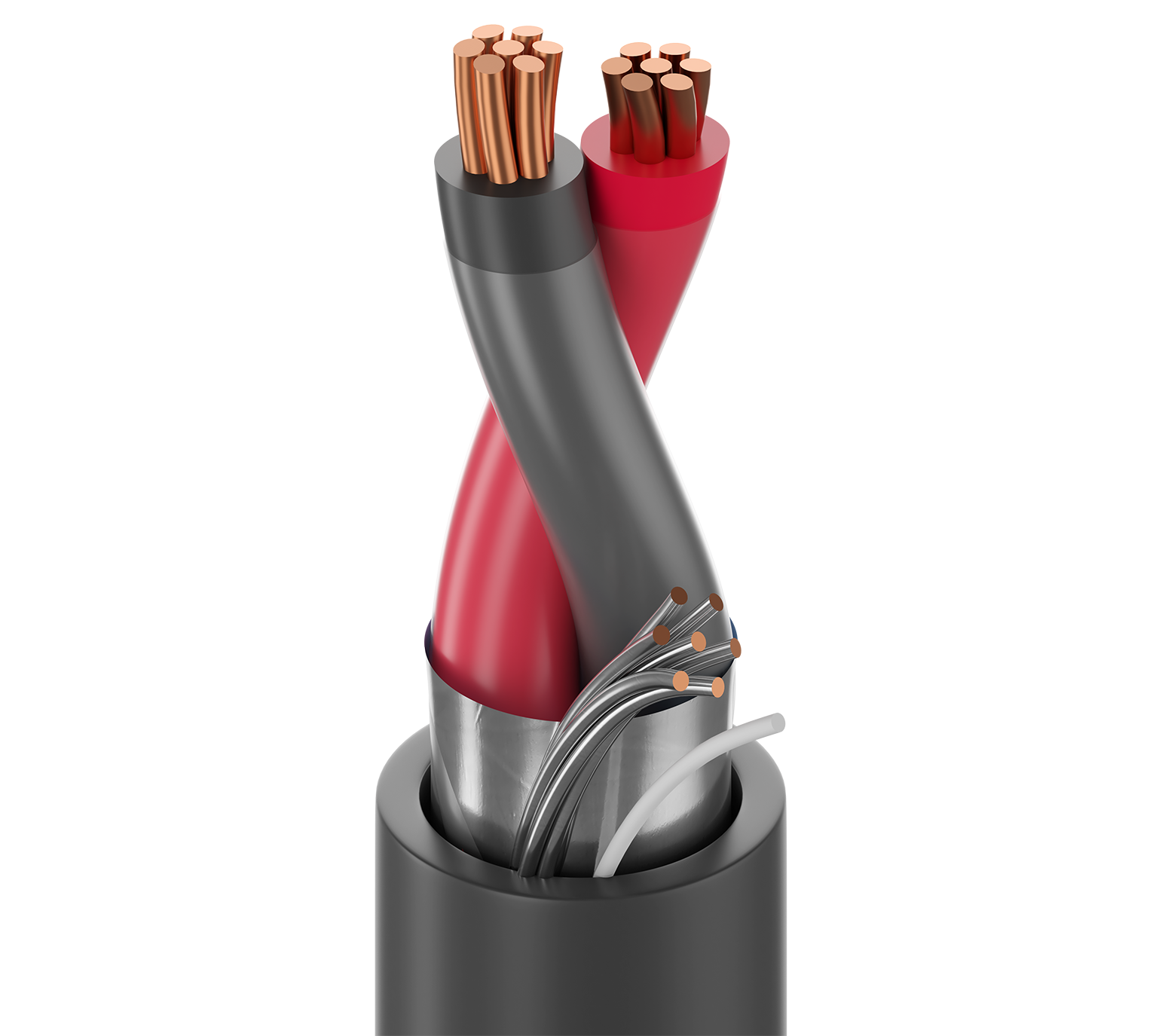

Numéro de produit: 27337AS

TC VN/PVC, 2 C #16 Str BC, PVC-NYL Ins E2, OS, Blk PVC Jkt, 600V TC 150V NPLF 90C Wet/Dry SUN RES DIR BUR

UL Type TC (1277) PVC-Nylon/PVC, 2 conducteurs 16AWG (7x24) Cuivre nu, isolation PVC-NYL Code couleur E2, blindage global Beldfoil®, gaine extérieure en PVC noir, 600 V TC 150 V NPLF 90 °C Humide/Sec SUN RES DIR BUR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
27337AS
5 de 5

Spécifications

Expand All

Type de conditionnement

Bobine

Applications recommandées

Applications d'alimentation et de contrôle jusqu'à 600 V ; zones dangereuses de classe 1, division 2 ; presse-étoupe recommandé Belden BTC075A0551RA

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 2 16 AWG 7x24 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) 0.101 in (2.57 mm) Black, Red

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (7x26) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.302 in (7.67 mm) Yes

Diamètre total du câble (nominal)

7,67 mm (0,302) po

Électricité

Nom. Conductor DCR Max. Current
4.2 Ohm/1000ft 18 Amps per Conductor at 30ºC

Nom Outer Shield DCR

4,83 Ohm/1000 pieds (15,8 Ohm/km)

Voltage

UL Voltage Rating
600 V (TC), 150 V (NPLF)

Température

UL Temperature Operating
90°C Dry, 90°C Wet Wet/Dry: -30°C to 90°C

Rayon de courbure

Stationary Min. Installation Min.
3.624 in (92.05 mm) 3.624 in (92.05 mm)

Tension de traction maximum

41 kg (90 livres)

Poids câble en vrac

53 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière

Inflammabilité/réaction au feu

Chargement UL1685 UL, IEEE 1202 FT4

Conformité CPR

CPR Euroclass: Eca

Conformité NEC / UL

Article 336, Article 400, Article 760, NPLF, TC, TFFN

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.636 Date de révision : 06-04-2026

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.636 Date de révision : 06-04-2026

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
27337AS 0105000 Noir Bobine 5,000 pi 612825133940 C Z
27337AS01010000 Noir Bobine 10,000 pi 612825133957 C Z
