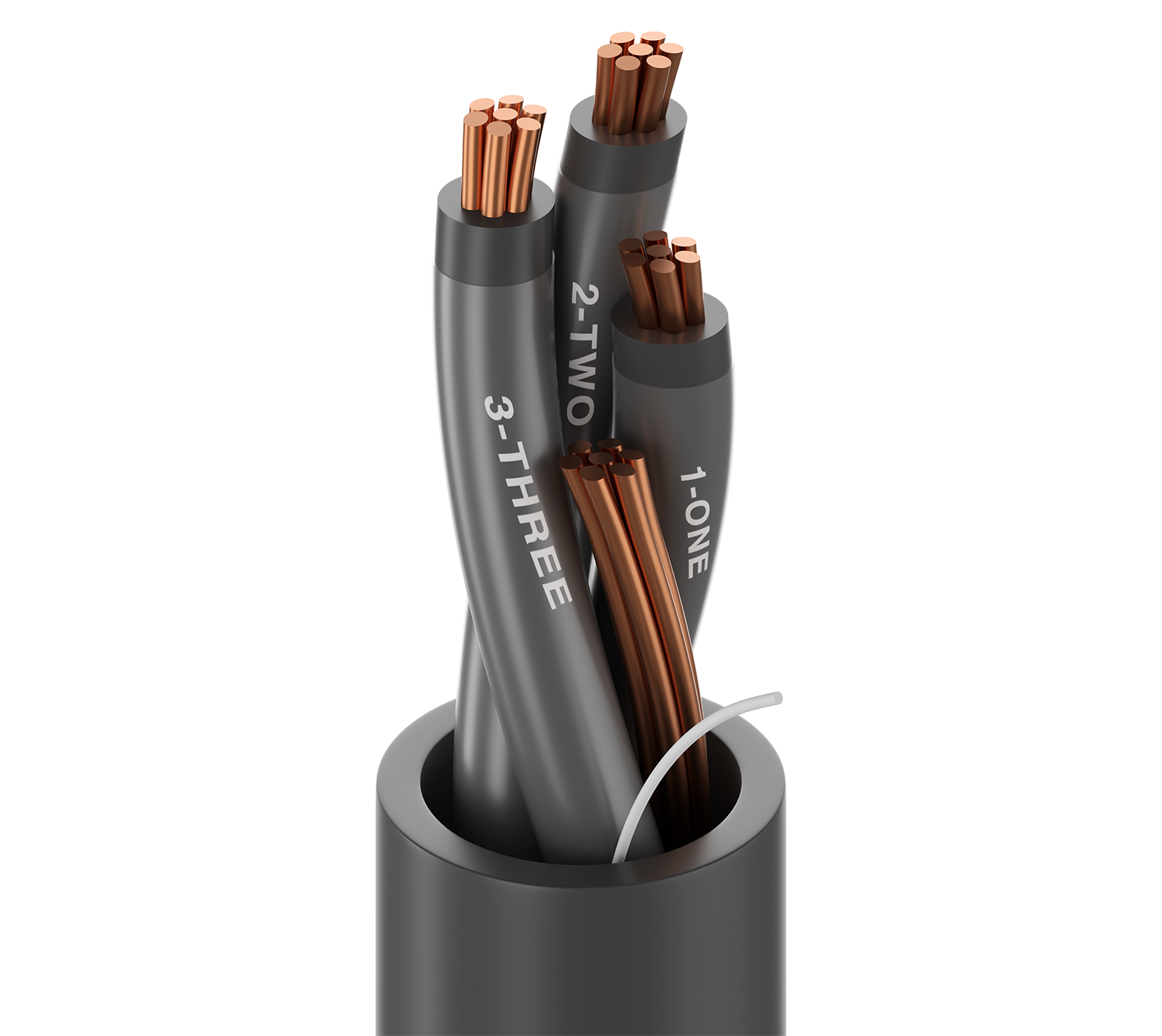

Numéro de produit: 28150A

TC VN/PVC, 3+G C #8+10 Str BC, PVC-NYL Ins M4, Noir PVC Jkt, 600 V TC-ER 90C Sec/Humide SUN RES DIR BUR

Conducteur UL type TC (1277) PVC-Nylon/PVC, 3+G, 8+10AWG (7x16+7x18), cuivre nu, isolation PVC-NYL, code couleur M4, gaine extérieure en PVC noir, 600 V TC-ER 90 °C, sec/humide, SUN RES DIR BUR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
28150A
5 de 5

Spécifications

Expand All

Type de conditionnement

Bobine

Applications recommandées

Applications d'alimentation et de contrôle jusqu'à 600 V ; zones dangereuses de classe 1, division 2 ; presse-étoupe recommandé Belden BTC075A0791RA

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 3 8 AWG 7x16 BC - Bare Copper
Ground Wire 1 10 AWG 7x18 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.035 in (0.89 mm) 0.216 in (5.49 mm) BLACK AND NUMBERED
Ground Wire No Insulation

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.063 in (1.6 mm) 0.595 in (15.1 mm) Yes

Diamètre total du câble (nominal)

15,1 mm (0,595) po

Électricité

Element Nom. Conductor DCR Max. Current
Conductor(s) 0.64 Ohm/1000ft 55 Amps per Conductor at 30ºC
Ground Wire 1.08 Ohm/1000ft (3.54 Ohm/km) 40 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
600 V

Température

UL Temperature Operating
90°C Dry, 90°C Wet Wet/Dry: -30°C to 90°C

Rayon de courbure

Stationary Min. Installation Min.
2.38 in (60.5 mm) 2.975 in (75.57 mm)

Tension de traction maximum

350 kg (772 livres)

Poids câble en vrac

289 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux UV, enfouissement

Inflammabilité/réaction au feu

UL 1685 chargement UL, IEEE 1202 FT4

Conformité NEC / UL

Article 336, article 310, TC-ER, THWN-2

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.493 Date de révision : 08-04-2026

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.493 Date de révision : 08-04-2026

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
28150A 0105000 Noir Bobine 5,000 pi 612825135494 C Z
28150A 01010000 Noir Bobine 10,000 pi 612825135470 C Z
