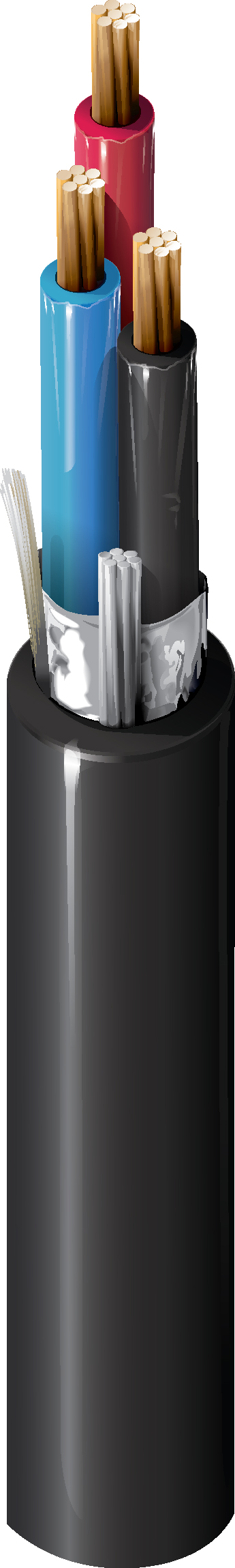

Numéro de produit: 3130A

Inst, 36 Tri #16 Str BC, PVC-NYL Ins E1, IS/OS, Blk PVC Jkt, 600V TC-ER 150V NPLF 90C Sec 75C Humide

Instrumentation UL, 36 Triad 16AWG (7x24) Cuivre nu, isolation PVC-NYL Code couleur E1, individuel & Blindage global Beldfoil®, gaine extérieure en PVC noir, 600 V TC-ER 150 V NPLF 90 °C sec 75 °C humide SUN RES DIR BUR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3130A
  • 3130A
1 de 1

Spécifications

Expand All

Type de conditionnement

Bobine

Applications recommandées

Contrôle industriel, Chemins de câbles et conduits, Contrôle numérique, Instruments (4-20 mA, 0-10 V, ...), Contrôle numérique basse tension (24 V, …), RTD, Circuits de contrôle, Système de contrôle distribué (DCS), Automate programmable industriel (PLC), Solénoïdes, Vannes, Actionneurs, Positionneurs&

Conducteur

Element No. of Elements Size Stranding Material
Triad(s) 36 16 AWG 7x24 BC - Bare Copper

isolation

Element Material Nom. Thickness Color Code
Triad(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) Black, White, Red and Numbered

Blindage interne

Element Shield Type Material Coverage Drainwire Type
Triad(s) Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (7x26) TC

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 16 AWG (7x24) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.110 in (2.79 mm) 1.773 in (45.03 mm) Yes

Diamètre total du câble (nominal)

45,03 mm (1,773) po

Électricité

Element Nom. Conductor DCR Nom. Inner Shield DCR
Triad(s) 3.67 Ohm/1000ft (12.0 Ohm/km) 4.99 Ohm/1000ft (16.4 Ohm/km)

Voltage

UL Voltage Rating
600 V (TC), 150 V (NPLF)

Température

UL Temperature Operating
90°C Dry, 75°C Wet -30C to 90C Dry, 75C wet

Rayon de courbure

Stationary Min. Installation Min.
17.7 in (450 mm) 17.7 in (450 mm)

Tension de traction maximum

1600 kg (3600 livres)

Poids câble en vrac

1839 lb/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, résistance à la lumière, enfouissement

Inflammabilité/réaction au feu

UL1685 (charge FT4), FT4, 1202

Conformité NEC / UL

Article 336, Article 760, NPLF, TC

Conformité aux directives européennes

Marquage CE UE

Mise à jour et révision

Numéro de révision : 0.208 Date de révision : 04-01-2024

Mise à jour et révision

Numéro de révision : 0.208 Date de révision : 04-01-2024
