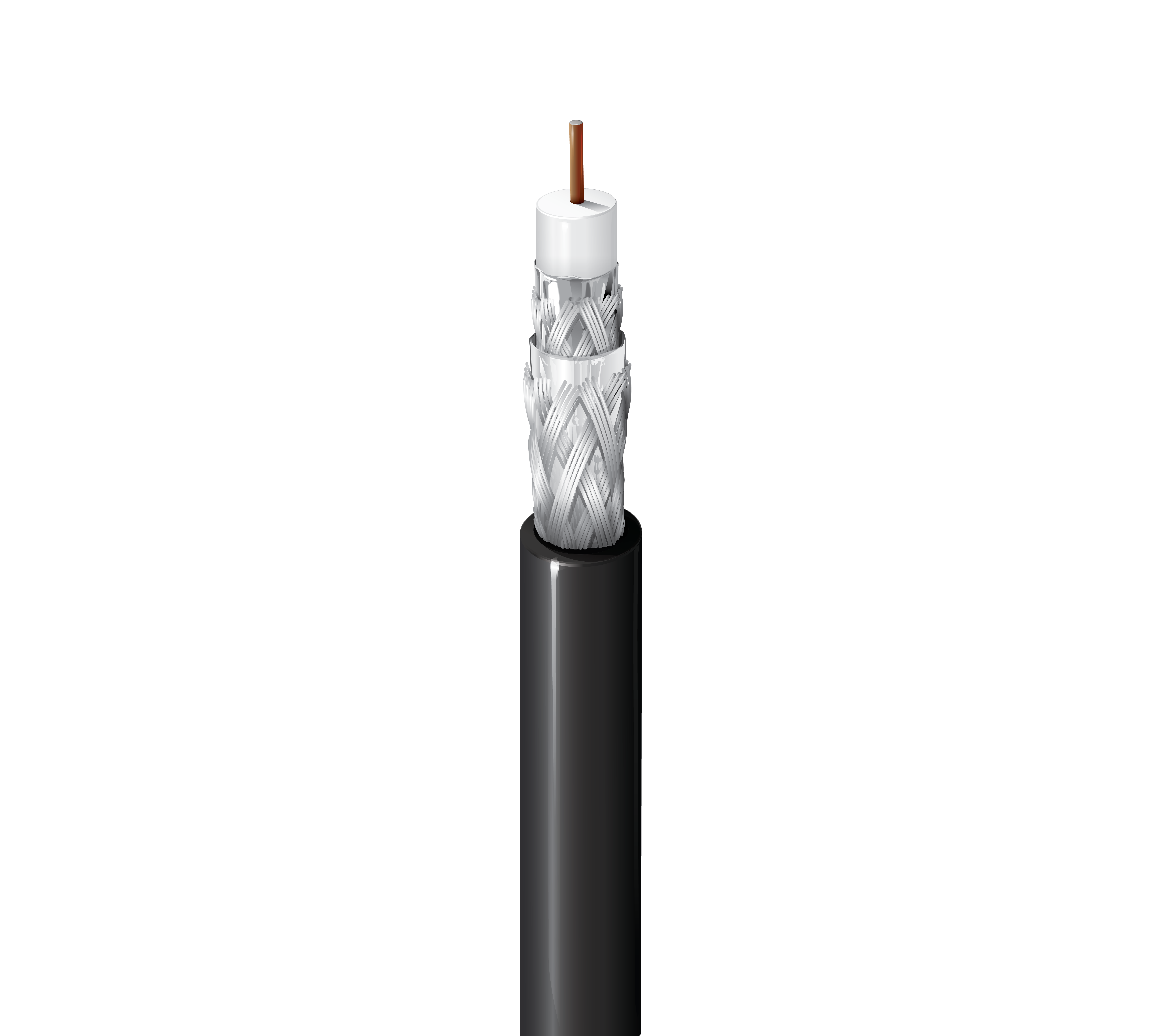

Coaxial à large bande, Séries 6, BCCS solide 18 AWG, Blindage Quad, gaine en PVC, CM
| Applications recommandées | À large bande, Télévision par câble (CATV), Câble de dérivation RF, Antennes OTA (Over-the-Air) |
|---|
|
Type séries |
6 |
|---|
| Taille | Câblé | Diamètre nominale | Matériel |
|---|---|---|---|
| 18 AWG | Uni | 0,040 po | BCCS - Acier recouvert de cuivre brut |
| Matériel | Diamètre de l'isolation nom. | Code couleur |
|---|---|---|
| PE – Polyéthylène | 4,57 mm (0,180 po) | Blanc |
| Couche | Type de blindage extérieur | Matériel | Nom commercial du matériau | Couverture |
|---|---|---|---|---|
| 1 | Ruban | Tri-stratifié (alu + poly + alu) | Duobond® II | 100 % |
| 2 | Tresse | Aluminium | 60 % | |
| 3 | Ruban | Tri-stratifié (alu + poly + alu) | Duofoil® | 100 % |
| 4 | Tresse | Aluminium | 40 % |
| Matériel | Diamètre nominale |
|---|---|
| PVC – Chlorure de polyvinyle | 7,47 mm (0,294 po) |
|
Diamètre total du câble (nominal) |
7,47 mm (0,294 po) |
|---|
| Fréquence | Atténuation de retour structurale min. |
|---|---|
| 5 - 1000 MHz | 20 dB |
| Fréquence | Atténuation max. |
|---|---|
| 5 MHz | 0,67 dB/100 pi |
| 55 MHz | 1,60 dB/100 pieds |
| 211 MHz | 2,87 dB/100 pi |
| 250 MHz | 3,30 dB/100 pi |
| 270 MHz | 3,24 dB/100 pi |
| 300 MHz | 3,43 dB/100 pi |
| 330 MHz | 3,74 dB/100 pi |
| 350 MHz | 3,72 dB/100 pi |
| 400 MHz | 4,00 dB/100 pieds |
| 450 MHz | 4,26 dB/100 pi |
| 500 MHz | 4,66 dB/100 pi |
| 550 MHz | 4,71 dB/100 pi |
| 600 MHz | 5,10 dB/100 pi |
| 750 MHz | 5,59 dB/100 pi |
| 870 MHz | 6,00 dB/100 pieds |
| 1000 MHz | 6,54 dB/100 pi |
| Résistance en courant continu maximum du conducteur | Résistance en courant continu nominal du blindage extérieur | Capacité nominale conducteur à blindage | Impédance caractéristique nominale | Vitesse de propagation nominale |
|---|---|---|---|---|
| 28 Ohm/1000 pi | 4,8 Ohm/1000 pieds (16 Ohm/km) | 16,2 pF/pieds (53,1 pF/m) | 75 Ohm | 83 % |
| Tension nominale UL |
|---|
| 300 V (CM) |
| Température de service |
|---|
| -40° C à +80° C |
| Installation min. |
|---|
| 74 mm (2,9 po) |
|
Tension de traction maximum |
79,8 kg (176 livres) |
|---|---|
|
Poids câble en vrac |
32 livres/1000 pi |
|
Environnement compatible |
interne (pas de colonne montante ou de plénum), intérieur, aérien - noir uniquement, lorsqu'il est pris en charge par le fil porteur. |
|---|---|
|
Durabilité |
CA Prop 65 |
|
Inflammabilité/réaction au feu |
UL1685 UL Charge |
|
Conformité CPR |
CPR Euroclass : Eca |
|
Conformité NEC / UL |
CM, CATV |
|
Conformité CEC / C(UL) |
CM |
|
Conformité aux directives européennes |
Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE), |
|
Conformité à la réglementation du Royaume-Uni |
Marquage UKCA |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Autre(s) norme(s) de conformité |
ANSI/SCTE 74 |
|
Numéro du plénum |
1189AP |
|
Mise à jour et révision |
Numéro de révision : 0.503 Date de révision : 29-04-2024 |
|---|
| Article n° | Couleur | Type de présentation | Longueur | UPC | Note de bas de page |
|---|---|---|---|---|---|
| 1189A 2901000 | Beige clair | Bobine | 1 000 pi | 612825108122 | |
| 1189A 010U500 | Noir | UnReel | 500 pi | 612825108108 | |
| 1189A 0101000 | Noir | Bobine | 1 000 pi | 612825309680 | |
| 1189A 010U1000 | Noir | UnReel | 1 000 pi | 612825309673 | |
| 1189A 010N1000 | Noir | Bobine avec petit canon | 1 000 pi | 612825108092 | |
| 1189A 0105000 | Noir | Bobine | 5,000 pi | 612825108115 | |
| 1189A 009U500 | Blanc | UnReel | 500 pi | 612825108078 | |
| 1189A 0091000 | Blanc | Bobine | 1 000 pi | 612825108085 | C |
| 1189A 009U1000 | Blanc | UnReel | 1 000 pi | 612825108061 | |
| 1189A 009N1000 | Blanc | Bobine avec petit canon | 1 000 pi | 612825108054 |
