Numéro de produit : 1523A

Coaxial à large bande, Séries 11, BCCS solide 14 AWG, Feuille d'aluminium + 60 % de tresse d'aluminium, gaine en PVC, CM

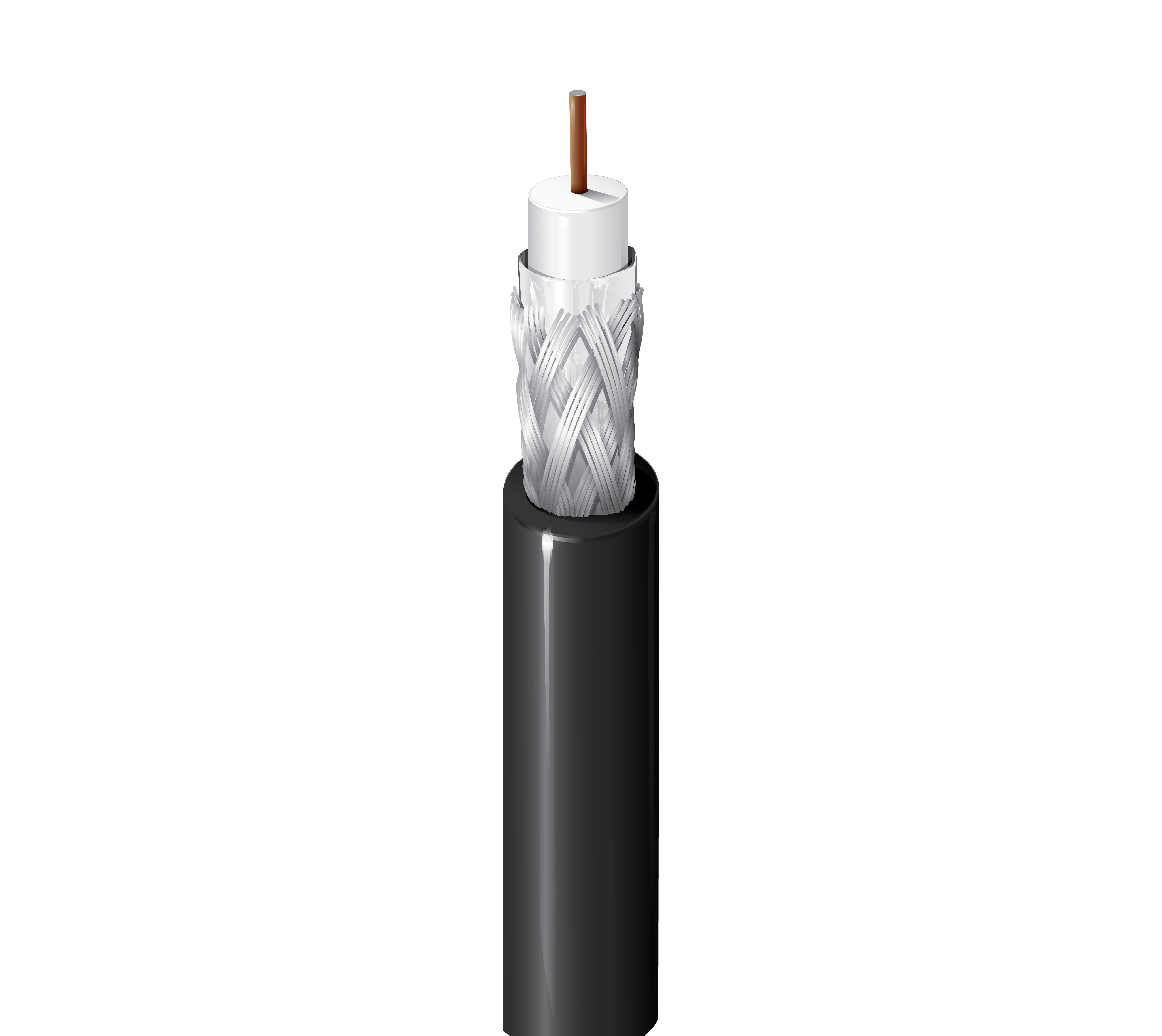

Coaxial à large bande, Séries 11, Conducteur en acier recouvert de cuivre brut solide de 14 AWG, isolation en polyéthylène, Feuille d'aluminium + 60 % de blindage de tresse en aluminium, gaine en PVC, CM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1523A
  • 1523A
1 sur 1

Spécifications

Développer tout

Applications recommandées

À large bande, Télévision par câble (CATV), Câble de dérivation RF, Antennes OTA (Over-the-Air)

Type séries

11

Conducteur

Élément Taille Câblé Diamètre nominale Matériel
Coaxial(aux) 14 AWG Uni 0,064 po BCCS - Acier recouvert de cuivre brut

isolation

Matériel Diamètre de l'isolation nom. Code couleur
PE – Polyéthylène 7,11 mm (0,280 po) Blanc

Blindage extérieur

Couche Type de blindage extérieur Matériel Nom commercial du matériau Couverture
1 Ruban Tri-stratifié (alu + poly + alu) Duobond® II 100 %
2 Tresse Aluminium 60 %

Gaine extérieure

Matériel Diamètre nominale
PVC – Chlorure de polyvinyle 9,98 mm (0,393 po)

Diamètre total du câble (nominal)

9,98 mm (0,393 po)

Perte de retour

Fréquence Atténuation de retour structurale min.
5 - 1000 MHz 20 dB

Atténuation

Fréquence Atténuation max.
5 MHz 0,38 dB/100 pi
55 MHz 0,96 dB/100 pi
211 MHz 1,90 dB/100 pieds
250 MHz 2,05 dB/100 pi
270 MHz 2,13 dB/100 pi
300 MHz 2,25 dB/100 pi
330 MHz 2,35 dB/100 pi
350 MHz 2,42 dB/100 pi
400 MHz 2,60 dB/100 pi
450 MHz 2,75 dB/100 pi
500 MHz 2,90 dB/100 pi
550 MHz 3,04 dB/100 pi
600 MHz 3,18 dB/100 pi
750 MHz 3,65 dB/100 pi
870 MHz 4,06 dB/100 pi
1000 MHz 4,35 dB/100 pi

Électricité

Résistance en courant continu maximum du conducteur Résistance en courant continu nominal du blindage extérieur Capacité nominale conducteur à blindage Impédance caractéristique nominale Vitesse de propagation nominale
11 Ohm/1000 pieds (36 Ohm/km) 4,1 Ohm/1000 pieds (13 Ohm/km) 53,5 pF/m (16,3 pF/pi 75 Ohm 83 %

Voltage

Tension nominale UL
300 V (CM), (CM)

Température

Température UL Température de service
75° C -40° C à +75° C

Rayon de courbure

Stationnaire min. Installation min.
99 mm (3,9 po) 99 mm (3,9 po)

Tension de traction maximum

90,3 kg (199 livres)

Poids câble en vrac

199

Environnement compatible

interne (pas de colonne montante ou de plénum), intérieur, aérien - noir uniquement, lorsqu'il est pris en charge par le fil porteur.

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL1685 UL charge, FT4

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CM, CATV

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Autre(s) norme(s) de conformité

ANSI/SCTE 74

Numéro du plénum

1523AP

Mise à jour et révision

Numéro de révision : 0.497 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.497 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Signaler une erreur

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1523A 0101000 Noir Bobine 1 000 pi 612825316350
1523A 0091000 Blanc Bobine 1 000 pi 612825117063 C
