Numéro de produit: 1523R

Câble coaxial haut débit, série 11, 14 AWG, BCCS massif, feuille + tresse 60 % AL, gaine PVC, CMR

Câble coaxial haut débit, série 11, conducteur en acier massif recouvert de cuivre nu 14 AWG, isolation PE, blindage par feuille + tresse aluminium 60 %, gaine PVC, CMR

  • Disponibilité:
    Mondial
  • Statut:
    Actif

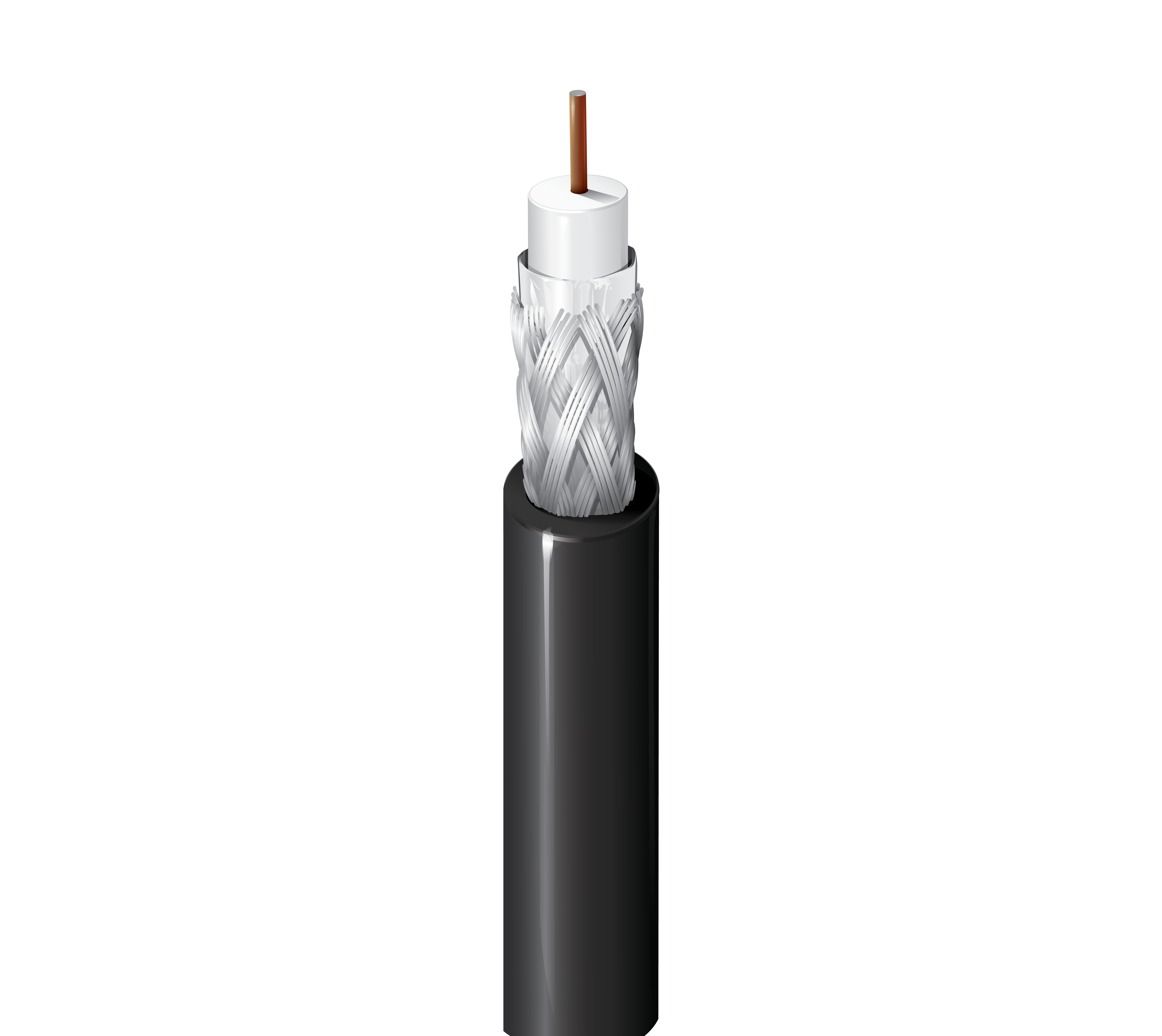

1523R
  • 1523R
1 de 1

Spécifications

Expand All

Applications recommandées

Antennes haut débit, télévision par câble (CATV), câble de dérivation RF, antennes Over-The-Air (OTA)

Type séries

11

Conducteur

Size Stranding Nom. Diameter Material
14 AWG Solid 0.064 in BCCS - Bare Copper Covered Steel

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.280 in (7.11 mm) White

Blindage extérieur

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Aluminum 60%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.400 in (10.2 mm)

Diamètre total du câble (nominal)

10,2 mm (0,400) po

Perte de retour

Frequency Min. Structural Return Loss
5 - 1000 MHz 20 dB

Atténuation

Frequency Max. Attenuation
5 MHz 0.38 dB/100ft
55 MHz 0.96 dB/100ft
211 MHz 1.90 dB/100ft
250 MHz 2.05 dB/100ft
270 MHz 2.13 dB/100ft
300 MHz 2.25 dB/100ft
330 MHz 2.35 dB/100ft
350 MHz 2.42 dB/100ft
400 MHz 2.47 dB/100ft
450 MHz 2.75 dB/100ft
500 MHz 2.90 dB/100ft
550 MHz 3.04 dB/100ft
600 MHz 3.18 dB/100ft
750 MHz 3.65 dB/100ft
870 MHz 4.06 dB/100ft
1000 MHz 4.35 dB/100ft

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
12 Ohm/1000ft 4.1 Ohm/1000ft (13 Ohm/km) 16.3 pF/ft (53.5 pF/m) 75 Ohm 83%

Voltage

UL Voltage Rating
300 V (CMR, CMG)

Température

UL Temperature Operating
60°C -30°C to +80°C

Rayon de courbure

Installation Min.
4.0 in (100 mm)

Tension de traction maximum

120 kg (260 livres)

Poids câble en vrac

60 lb/1000 pi

Environnement compatible

Intérieur - colonne montante, intérieur, aérien - Noir uniquement, lorsque le fil du messager le permet.

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

redresseur vertical UL1666

Conformité NEC / UL

CMR, CATVR

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Autre(s) norme(s) de conformité

ANSI/SCTE 74

Mise à jour et révision

Numéro de révision : 0.484 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.484 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
1523R 010500 Noir Bobine 500 pi 612825117124
1523R 0101000 Noir Bobine 1,000 pi 612825117117
