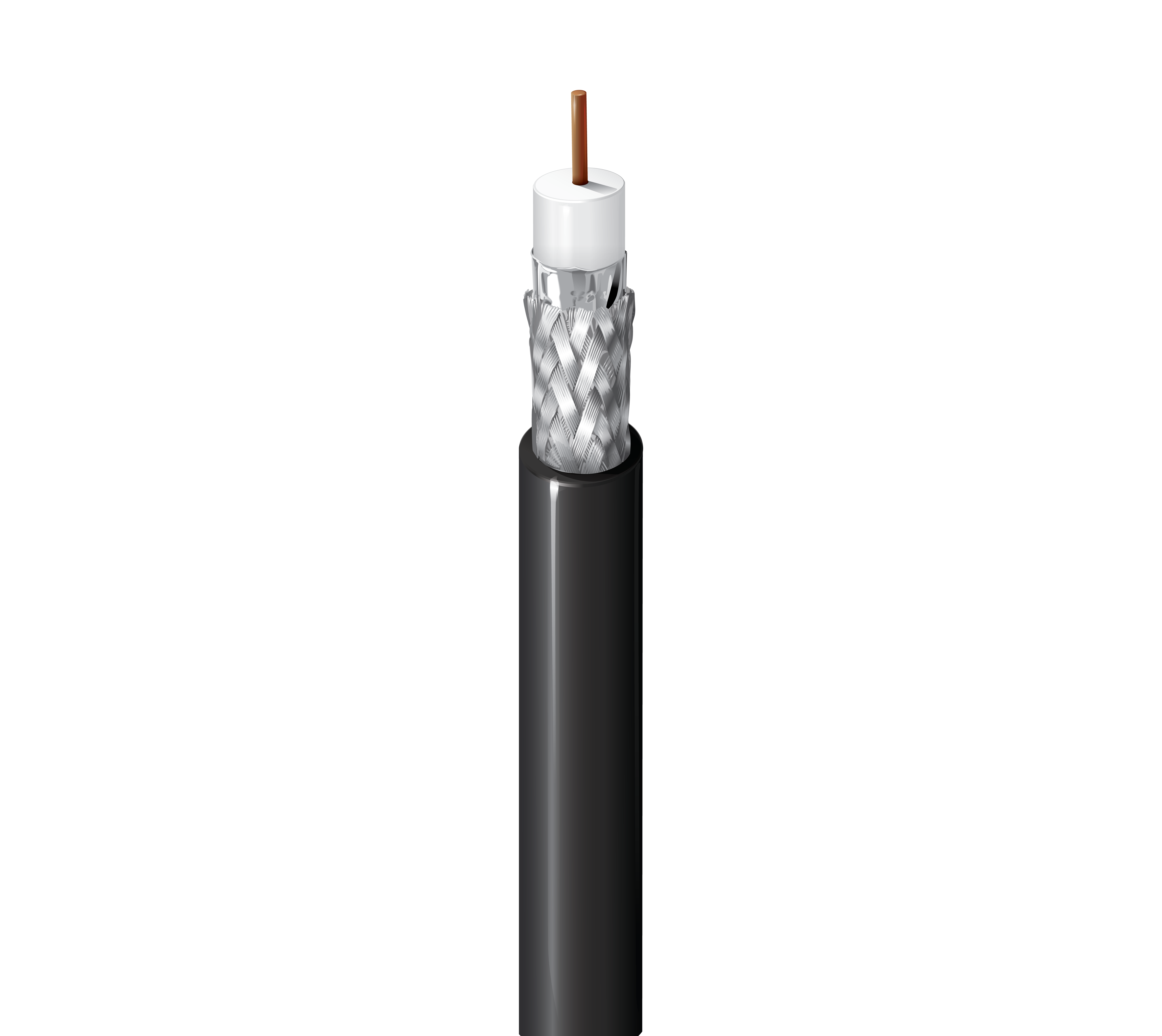

1694SB

Coaxial 75 Ohm SDI, RG-6, 18 AWG BC uni, feuille d'aluminium + tresse cuivre toronné 95 %, gaine LSZH, PLTC-LS, certifié ABS

...
Coaxial 75 Ohm SDI, RG-6, conducteur en cuivre brut uni de 18 AWG, isolation en polyéthylène, Feuille d'aluminium + blindage tressé en cuivre toronné 95 %, gaine LSZH, PLTC-LS, homologation de type ABS pour les navires
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Vidéo numérique, HD-SDI 1080p, ABS approuvé pour des installations marines ou pour une utilisation en mer

Détails de la construction

Type RG

6

Conducteur
Taille Câblé Diamètre nominale Matériel
18 AWG Uni 0,040 po BC – Cuivre brut
isolation
Matériel Diamètre de l'isolation nom. Code couleur
PE – Polyéthylène 4,57 mm (0,180 po) Blanc
Blindage extérieur
Couche Type de blindage extérieur Matériel Nom commercial du matériau Couverture
1 Ruban Tri-stratifié (alu + poly + alu) Duofoil® 100 %
2 Tresse Cuivre étamé (TC) 95 %
Gaine extérieure
Matériel Diamètre nominale
LSZH – Low Smoke Zero Halogen (retardateur de flamme) 6,96 mm (0,274 po)

Diamètre total du câble (nominal)

6,96 mm (0,274 po)

Caractéristiques électriques
Perte de retour
Fréquence Atténuation de retour
5 - 1600 MHz 23 dB
1600 - 4500 MHz 21 dB
Atténuation
Fréquence Atténuation nominale
1 MHz 0,24 dB/100 pi
3,58 MHz 0,44 dB/100 pi
5 MHz 0,52 dB/100 pi
7 MHz 0,61 dB/100 pi
10 MHz 0,71 dB/100 pi
67,5 MHz 1,65 dB/100 pieds
71,5 MHz 1,69 dB/100 pieds
88,5 MHz 1,86 dB/100 pieds
100 MHz 1,95 dB/100 pieds
135 MHz 2,24 dB/100 pi
143 MHz 2,3 dB/100 pi
180 MHz 2,57 dB/100 pi
270 MHz 3,17 dB/100 pi
360 MHz 3,69 dB/100 pi
540 MHz 4,6 dB/100 pi
720 MHz 5,38 dB/100 pi
750 MHz 5,5 dB/100 pi
1000 MHz 6,42 dB/100 pi
1500 MHz 7,99 dB/100 pi
2000 MHz 9,37 dB/100 pi
2250 MHz 10,01 dB/100 pi
3000 MHz 11,78 dB/100 pi
4500 MHz 14,92 dB/100 pi
Électricité
Résistance en courant continu maximum du conducteur Résistance en courant continu nominal du blindage extérieur Capacité nominale conducteur à blindage Impédance caractéristique nominale Vitesse de propagation nominale
6,4 Ohm/1000 pi 9,2 Ohm/km (2,8 Ohm/1000 pi) 16,2 pF/pieds (53,1 pF/m) 75 Ohm 82 %
Voltage
Tension nominale UL
300 V (CMG)
Caractéristiques mécaniques
Température
Température UL Température de service
75° C -30° C à +75° C
Rayon de courbure
Installation min.
2,75 po (69,9 mm)

Tension de traction maximum

31 kg (69 livres)

Poids câble en vrac

42 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur/extérieur, intérieur, résistance aux rayons solaires, aérien - noir uniquement, lorsque pris en charge par un fil porteur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

Chargement UL1685 FT4, faible dégagement de fumée, 1202, IEC 60332-1-2, IEC 60332-3-22

Conformité CPR

CPR Euroclass: Dca-s1,d1,a1

Conformité NEC / UL

PLTC-LS

Conformité CEC / C(UL)

CMG-ST1

Conformité IEEE

Std. 45 clause 23

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Historique

Mise à jour et révision

Numéro de révision : 0.520 Date de révision : 03-07-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1694SB 0101000 Noir Bobine 1 000 pi 612825120964 C
