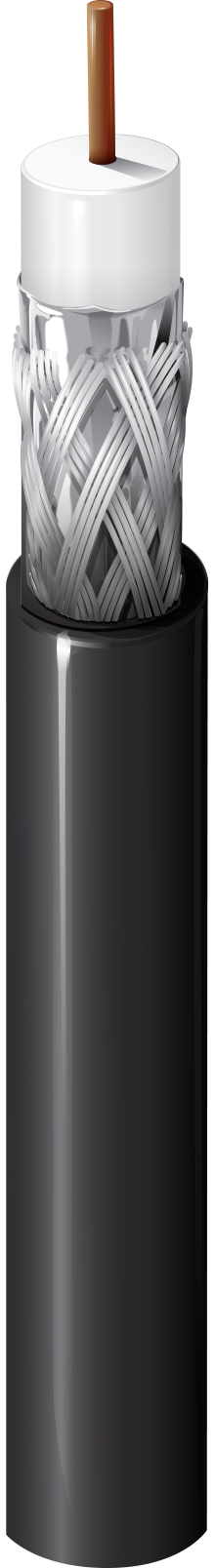

Numéro de produit : 1695PX

Coaxial 75 Ohm SDI, RG-6, 18 AWG BC uni, feuille d'aluminium + tresse cuivre toronné 95 %, gaine PVDF, CMP DES E/S

Coaxial 75 Ohm SDI, RG-6, conducteur en cuivre brut uni de 18 AWG, isolation en FEP, Feuille d'aluminium + blindage tressé en cuivre toronné 95 %, gaine PVDF, CMP intérieur/extérieur

  • Disponibilité:
    Amériques
  • Statut:
    Actif
1695PX
  • 1695PX
1 sur 1

Spécifications

Développer tout

Applications recommandées

Usine extérieure, Vidéo numérique, 6 Gb/s UHDTV, HD-SDI 1080p

Type RG

6

Conducteur

Taille Câblé Diamètre nominale Matériel
18 AWG Uni 0,040 po BC – Cuivre brut

isolation

Matériel Diamètre de l'isolation nom. Code couleur
FEP – Éthylène propylène fluoré (mousse) 4,32 mm (0,170 po) Blanc

Blindage extérieur

Couche Type de blindage extérieur Matériel Nom commercial du matériau Couverture
1 Ruban Tri-stratifié (alu + poly + alu) Duofoil® 100 %
2 Tresse Cuivre étamé (TC) 95 %

Gaine extérieure

Matériel Diamètre nominale
FEP – Éthylène propylène fluoré 5,82 mm (0,229 po)

Diamètre total du câble (nominal)

5,82 mm (0,229 po)

Perte de retour

Fréquence Atténuation de retour
5 - 1600 MHz 23 dB
1600 - 4500 MHz 21 dB
4500 - 6000 MHz 15 dB

Atténuation

Fréquence Atténuation nominale
1 MHz 0,24 dB/100 pi
3,58 MHz 0,45 dB/100 pi
5 MHz 0,55 dB/100 pi
7 MHz 0,65 dB/100 pi
10 MHz 0,75 dB/100 pi
67,5 MHz 1,74 dB/100 pieds
71,5 MHz 1,78 dB/100 pieds
88,5 MHz 1,94 dB/100 pieds
100 MHz 2,1 dB/100 pi
135 MHz 2,4 dB/100 pi
143 MHz 2,5 dB/100 pi
180 MHz 2,8 dB/100 pi
270 MHz 3,4 dB/100 pi
360 MHz 4,0 dB/100 pieds
540 MHz 5,2 dB/100 pi
720 MHz 6,1 dB/100 pi
750 MHz 6,2 dB/100 pi
1000 MHz 7,4 dB/100 pi
1500 MHz 9,5 dB/100 pi
2000 MHz 11,3 dB/100 pi
2250 MHz 12,2 dB/100 pi
3000 MHz 14,6 dB/100 pi
4500 MHz 18,6 dB/100 pi
6000 MHz 22,4 dB/100 pi

Électricité

Résistance en courant continu maximum du conducteur Résistance en courant continu nominal du blindage extérieur Capacité nominale conducteur à blindage Impédance caractéristique nominale Vitesse de propagation nominale
6,4 Ohm/1000 pieds (21 Ohm/km) 9,2 Ohm/km (2,8 Ohm/1000 pi) 16,2 pF/pieds (53,1 pF/m) 75 Ohm 83 %

Voltage

Tension nominale UL
300 V (CMP)

Température

Température UL Température de service
125° C -20 °C à 125 °C

Rayon de courbure

Installation min.
58 mm (2,3 po)

Tension de traction maximum

42 kg (92 livres)

Poids câble en vrac

41 lb/1000 pieds (61 kg/km)

Environnement compatible

Intérieur/extérieurIntérieur - Plénum, intérieur, extérieur, résistance aux rayons du soleil, aérien - Lorsqu'il est pris en charge par un fil porteur.

Inflammabilité/réaction au feu

NFPA 262, FT6

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marquage CE UE, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

China RoHS II (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.12 Date de révision : 29-04-2024

Mise à jour et révision

Numéro de révision : 0.12 Date de révision : 29-04-2024
