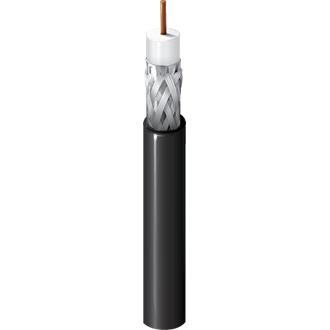

Coaxial 75 Ohm SDI, Mini RG-59, 23 AWG BC uni, feuille d'aluminium + tresse cuivre toronné 95 %, gaine en PVC, CMR
Applications recommandées | Vidéo numérique, 6 Gb/s UHDTV, HD-SDI 1080p |
---|
Type RG |
Mini 59 |
---|
Taille | Câblé | Diamètre nominale | Matériel |
---|---|---|---|
23 AWG | Uni | 0,023 po | BC – Cuivre brut |
Matériel | Diamètre de l'isolation nom. | Code couleur |
---|---|---|
PE – Polyéthylène | 2,59 mm (0,102 po) | Blanc |
Couche | Type de blindage extérieur | Matériel | Nom commercial du matériau | Couverture |
---|---|---|---|---|
1 | Ruban | Tri-stratifié (alu + poly + alu) | Duofoil® | 100 % |
2 | Tresse | Cuivre étamé (TC) | 95 % |
Matériel | Diamètre nominale |
---|---|
PVC – Chlorure de polyvinyle | 4,04 mm (0,159 po) |
Diamètre total du câble (nominal) |
4,04 mm (0,159 po) |
---|
Fréquence | Atténuation de retour |
---|---|
5 - 1600 MHz | 23 dB |
1600 - 4500 MHz | 21 dB |
4500 - 6000 MHz | 15 dB |
Fréquence | Atténuation nominale |
---|---|
1 MHz | 0,39 dB/100 pi |
3,58 MHz | 0,78 dB/100 pi |
5 MHz | 0,92 dB/100 pi |
6 MHz | 1,00 dB/100 pieds |
7 MHz | 1,08 dB/100 pieds |
10 MHz | 1,2 dB/100 pieds |
12 MHz | 1,3 dB/100 pieds |
25 MHz | 1,8 dB/100 pieds |
67,5 MHz | 2,83 dB/100 pi |
71,5 MHz | 2,93 dB/100 pi |
88,5 MHz | 3,22 dB/100 pi |
100 MHz | 3,39 dB/100 pi |
135 MHz | 3,84 dB/100 pi |
143 MHz | 4,00 dB/100 pieds |
180 MHz | 4,41 dB/100 pi |
270 MHz | 5,44 dB/100 pi |
360 MHz | 6,34 dB/100 pi |
540 MHz | 7,85 dB/100 pi |
720 MHz | 9,15 dB/100 pi |
750 MHz | 9,31 dB/100 pi |
1000 MHz | 10,89 dB/100 pi |
1500 MHz | 13,38 dB/100 pi |
2000 MHz | 15,64 dB/100 pi |
2250 MHz | 16,68 dB/100 pi |
3000 MHz | 19,65 dB/100 pi |
4500 MHz | 24,35 dB/100 pi |
6000 MHz | 28,97 dB/100 pi |
Résistance en courant continu maximum du conducteur | Résistance en courant continu nominal du blindage extérieur | Capacité nominale conducteur à blindage | Impédance caractéristique nominale | Vitesse de propagation nominale |
---|---|---|---|---|
20,1 Ohm/1000pi | 3,7 Ohm/1000 pieds (12 Ohm/km) | 53,5 pF/m (16,3 pF/pi | 75 Ohm | 82 % |
Tension nominale UL |
---|
300 V (CMR, CMG) |
Température UL | Température de service |
---|---|
75° C | -30° C à +75° C |
Installation min. |
---|
41 mm (1,6 po) |
Tension de traction maximum |
15 kg (33 livres) |
---|---|
Poids câble en vrac |
17 livres/1000 pi |
Environnement compatible |
Résistance intérieure/extérieure, résistance aux rayons ultraviolets, aérien - noir uniquement, lorsqu'il est pris en charge par un fil porteur. |
---|---|
Durabilité |
CA Prop 65 |
Inflammabilité/réaction au feu |
Arbre vertical UL1666 |
Conformité CPR |
CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca |
Conformité NEC / UL |
CMR |
Conformité CEC / C(UL) |
CMG |
Conformité aux directives européennes |
Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE), |
Conformité à la réglementation du Royaume-Uni |
Marquage UKCA |
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
Numéro du plénum |
1855P |
Mise à jour et révision |
Numéro de révision : 0.471 Date de révision : 24-04-2023 |
---|
Article n° | Couleur | Type de présentation | Longueur | UPC | Note de bas de page |
---|---|---|---|---|---|
1855A 010500 | Noir | Bobine | 500 pi | 612825356950 | |
1855A 0101000 | Noir | Bobine | 1 000 pi | 612825358503 | C |
1855A 010N1000 | Noir | Bobine avec petit canon | 1 000 pi | ||
1855A 010Z1000 | Noir | Boîte ReelTuff | 1 000 pi | 612825434993 | |
1855A 0105000 | Noir | Bobine | 5,000 pi | 612825436126 | |
1855A 0061000 | Bleu clair | Bobine | 1 000 pi | 612825358459 | C |
1855A 006N1000 | Bleu clair | Bobine avec petit canon | 1 000 pi | ||
1855A 006Z1000 | Bleu clair | Boîte ReelTuff | 1 000 pi | 612825434955 | |
1855A 0065000 | Bleu clair | Bobine | 5,000 pi | 612825436072 | |
1855A 0011000 | Brun | Bobine | 1 000 pi | 612825356851 | C |
1855A 001N1000 | Brun | Bobine avec petit canon | 1 000 pi | ||
1855A 0015000 | Brun | Bobine | 5,000 pi | 612825436027 | |
1855A 0081000 | Gris | Bobine | 1 000 pi | 612825358510 | C |
1855A 008N1000 | Gris | Bobine avec petit canon | 1 000 pi | ||
1855A 0085000 | Gris | Bobine | 5,000 pi | 612825436096 | |
1855A N3U1000 | Vert, Mil | Bobine | 1 000 pi | 612825358480 | C |
1855A N3UN1000 | Vert, Mil | Bobine avec petit canon | 1 000 pi | ||
1855A N3UZ1000 | Vert, Mil | Boîte ReelTuff | 1 000 pi | 612825435006 | |
1855A N3U5000 | Vert, Mil | Bobine | 5,000 pi | 612825436133 | |
1855A 0031000 | Orange | Bobine | 1 000 pi | 612825356844 | C |
1855A 003N1000 | Orange | Bobine avec petit canon | 1 000 pi | ||
1855A 003Z1000 | Orange | Boîte ReelTuff | 1 000 pi | 612825434931 | |
1855A 0035000 | Orange | Bobine | 5,000 pi | 612825436041 | |
1855A 0021000 | Rouge | Bobine | 1 000 pi | 612825358473 | C |
1855A 002N1000 | Rouge | Bobine avec petit canon | 1 000 pi | ||
1855A 002Z1000 | Rouge | Boîte ReelTuff | 1 000 pi | 612825434917 | |
1855A 0025000 | Rouge | Bobine | 5,000 pi | 612825436034 | |
1855A 0071000 | Violet | Bobine | 1 000 pi | 612825356837 | C |
1855A 007N1000 | Violet | Bobine avec petit canon | 1 000 pi | ||
1855A 007Z1000 | Violet | Boîte ReelTuff | 1 000 pi | 612825434962 | |
1855A 0075000 | Violet | Bobine | 5,000 pi | 612825436089 | |
1855A 0091000 | Blanc | Bobine | 1 000 pi | 612825358497 | C |
1855A 009N1000 | Blanc | Bobine avec petit canon | 1 000 pi | ||
1855A 009Z1000 | Blanc | Boîte ReelTuff | 1 000 pi | 612825434986 | |
1855A 0095000 | Blanc | Bobine | 5,000 pi | 612825436102 | |
1855A 0041000 | Jaune | Bobine | 1 000 pi | 612825358466 | C |
1855A 004N1000 | Jaune | Bobine avec petit canon | 1 000 pi | ||
1855A 004Z1000 | Jaune | Boîte ReelTuff | 1 000 pi | 612825434948 | |
1855A 0045000 | Jaune | Bobine | 5,000 pi | 612825436065 |
