Numéro de produit: 2183P

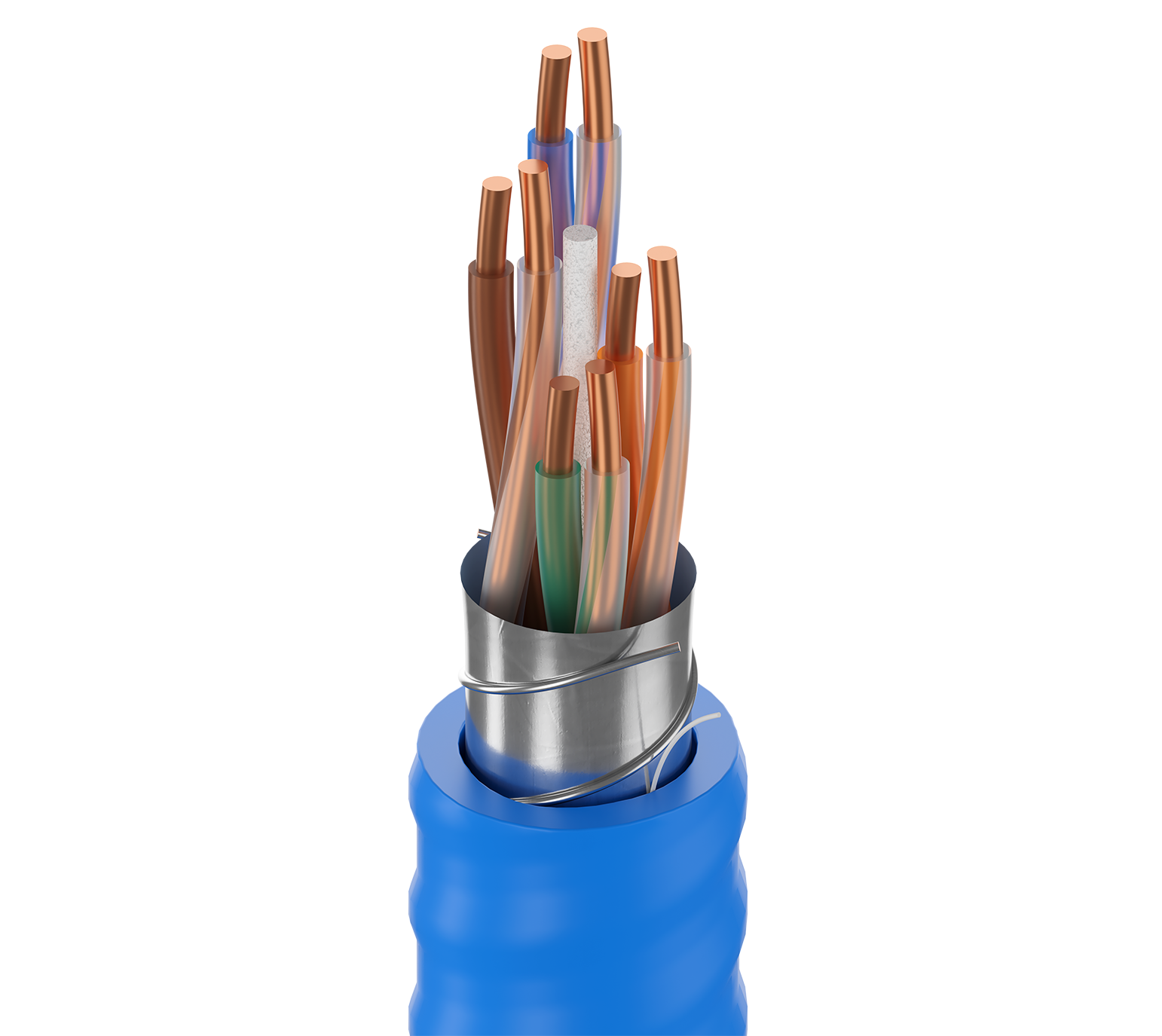

Câble média 4K UHD, 4 Pr #23, gaine F/UTP Flamarrest®, CMP

4 paires de conducteurs en cuivre nu massif 23 AWG, isolation FEP, F/UTP, drain TC hélicoïdal, cordon de déchirure, gaine Flamarrest®, plénum CMP-LP (0,6 A)

  • Disponibilité:
    Mondial
  • Statut:
    Actif
2183P
  • 2183P
1 de 1

Spécifications

Expand All

Applications recommandées

HDBaseT, Full 5-Play, 4K (UHD/DCI), POH, POE

Conducteur

Size Stranding Material
23 AWG Solid BC - Bare Copper

isolation

Material Nom. Thickness Color Code
FEP - Fluorinated Ethylene Propylene 0.010 in (0.25 mm) Western Electric (Modified)

Blindage extérieur

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 26 AWG (Solid) TC Two drain wires applied helically for added flexibility

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.270 in Yes

Diamètre total du câble (nominal)

0.270 po

Électricité

Nom. Conductor DCR Max. Capacitance Unbalance Nom. Velocity of Prop. Max. Current
22.7 Ohm/1000ft 330 pF/100m 72% 3.1 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

5,87 Ohm/1000 pieds (19,3 Ohm/km)

Haute fréquence (nominale/typique)

Frequency Nom. Insertion Loss (Attenuation) [dB/100m]
1 MHz 2
4 MHz 3.8
8 MHz 4.3
10 MHz 5.9
16 MHz 7.5
20 MHz 8.3
25 MHz 9.3
31.2 MHz 10.4
62.5 MHz 14.8
100 MHz 18.8
125 MHz 21
155 MHz 23
175 MHz 24.9

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating Installation Storage
90°C -20°C to +90°C 0°C To +75°C -20°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
2.7 in (69 mm) 2.7 in

Tension de traction maximum

20 kg (45 livres)

Poids câble en vrac

36 lb/1000 pi

Environnement compatible

Intérieur - plénum, intérieur, extérieur

Inflammabilité/réaction au feu

NFPA 262 (UL 910), FT6

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMP-LP (0.6A), CL3P

Conformité CEC / C(UL)

CMP

Conformité IEEE

POE selon 802.3af & POE+ 802.3at-2009

Conformité ISO/IEC

11801 ed 2.2 (2011) classe D

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/EU (amendement RoHS 2), Directive européenne 2011/65/EU (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2017-07-10

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

2183R

Notes

Les valeurs supérieures à 100 MHz sont fournies à titre indicatif uniquement. L'impression inclut les marques de séquence descendantes.

Mise à jour et révision

Numéro de révision : 0.414 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.414 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
2183P 010A250 Noir Boîte à bobine d'enroulage 250 pi 612825392958
2183P 0101000 Noir Bobine 1,000 pi 612825391678
2183P 010A1000 Noir Boîte à bobine d'enroulage 1,000 pi 612825391708
2183P 010Z1000 Noir Boîte ReelTuff 1,000 pi 612825433231
2183P D15A1000 Bleu Boîte à bobine d'enroulage 1,000 pi 612825391685
2183P D15Z1000 Bleu Boîte ReelTuff 1,000 pi 612825433286
2183P 009A1000 Blanc Boîte à bobine d'enroulage 1,000 pi 612825391692
2183P 009Z1000 Blanc Boîte ReelTuff 1,000 pi 612825433187
