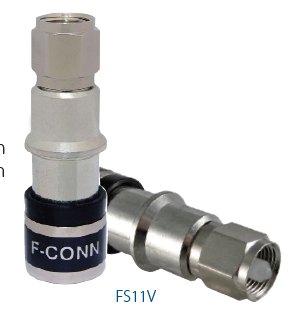

Numéro de produit: FS11V-25

ProSNS RG-11 connecteur de compression universel « F » coaxial

Connecteur mâle universel « F » ProSNS RG11, entrée non borgne avec manchon de compression en polymère pour une insertion facile & force de compression d'outil la plus faible possible. Cela conviendra à la plupart des câbles RG11 standard ou à blindage quadruple. 25 par paquet

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FS11V-25
5 de 5

Spécifications

Expand All

Applications recommandées

CCTV, caméras de sécurité, vidéo

Emballage

Pack de 25

Nombre de pièces

1

Matériaux

Material
Nickel/Tin Plated Brass
Tin Plated Brass
Ethylene Propylene
Nickel/Tin Plated Brass
Gold Plated

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
-30 dB up to 1 GHz typical

Notes sur les caractéristiques électriques

Brouillard salin : conforme à la norme ANSI/SCTE n° 143 2007 (1 000 heures), migration de l’humidité : conforme à la norme ANSI/SCTE 60 2010, blindage RFI : -85 dB typique (feuille collée à 60 %), perte d’insertion : & lt -0,2 dB jusqu'à 1 GHz typique

Plage de température de fonctionnement

-40 ºF (-40 ºC) à 140 ºF (60 ºC)

Compatibilité des systèmes de connecteurs

Coaxial

Type d'interface du connecteur

F

Genre

Fiche mâle

Nom de la série de connecteurs

ProSNS

Bande de couleur

Noir

Verrouillage

Non

Compatibilité d'outil

CPLCCT-SS59/11 (compression), PS11 (bande)

Type de raccordement

Compression

Limites du diamètre du conducteur au centre du câble

.0634 - .0647 pouces

Limites du diamètre du diélectrique du câble

.280 - .294 pouces

Limites de diamètre de la gaine extérieure du câble

.390 - .417 pouces

Type RG

11

Type séries

11

Marquage CE UE

Oui

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Oui

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Mise à jour et révision

Numéro de révision : 0.51 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.51 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur UPC
FS11V-25 Pas de couleur 845671000740
