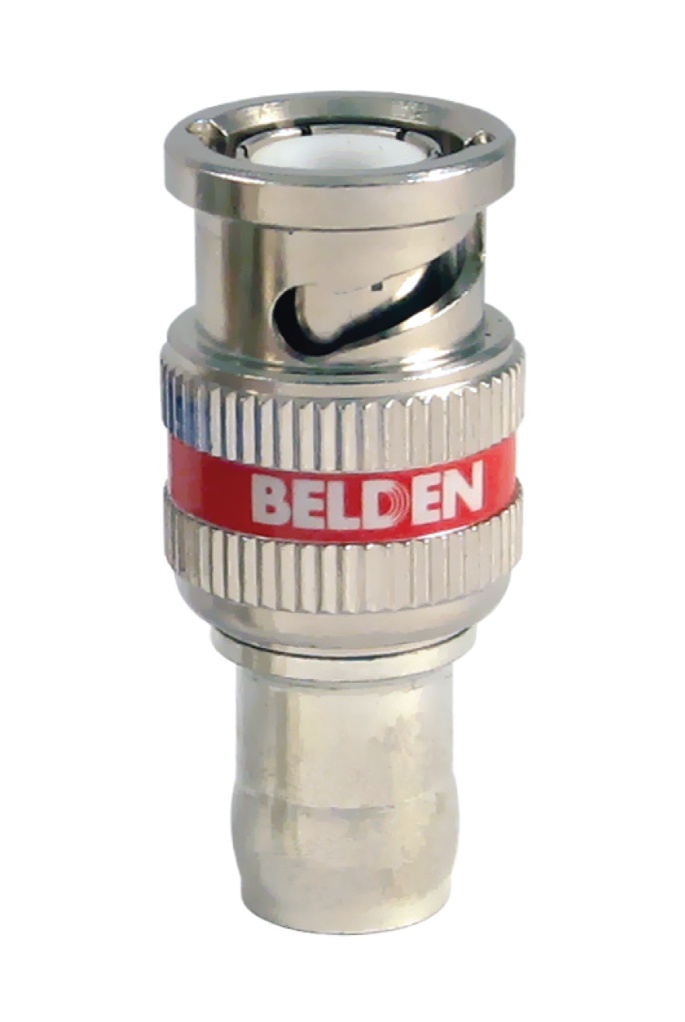

Product Number: 4505RBUHD1 B50
Connecteur de compression BNC 12 GHz
12 GHz BNC Plug, One Piece RG-59 Compression Connector
-
Disponibilité:
Mondial
-
Inventaire mondial :
Disponible
Spécifications
Aperçu du produit
| Applications recommandées | HD-SDI, UHD-SDI, Vidéo, Vidéo numérique, SMPTE 2082-1 12 Gb/s UHDTV, SMPTE 2081-1 6 Gb/s UHDTV, SMPTE 424M 3 Gbit/s HD-SDI 1080P |
|---|
Caractéristiques physiques (complètes)
|
Emballage |
50 par paquet |
|---|---|
|
Nombre de pièces |
1 |
Connecteurs
Matériaux
| Description | Matériel |
|---|---|
| Écrou | Laiton, plaqué nickel |
| Corps | Laiton, plaqué nickel |
| Contact | Laiton, plaqué or |
| Isolant | PTFE |
Caractéristiques électriques
Impédance
| Impédance caractéristique nominale |
|---|
| 75 Ohm |
Perte de retour
| Fréquence [MHz] | Rendement minimum |
|---|---|
| 5-1485 | 15 dB |
| 1485-3000 | 10 dB |
| 3000-6000 | 7 dB |
| 6000-12000 | 4 dB |
|
Notes sur les caractéristiques électriques |
Atténuation de retour SMPTE 2082-1 ou supérieure |
|---|
Caractéristiques mécaniques
|
Empreinte/Type |
Coaxial |
|---|---|
|
Type d'interface du connecteur |
BNC |
|
Genre |
Fiche mâle |
|
Nom de la série de connecteurs |
UHD |
|
Bande de couleur |
Rouge |
|
Verrouillage |
Non |
|
Compatibilité d'outil |
CPLCRBC-BR (compression), PSA59/6 (bande) |
|
Type de raccordement |
Compressions |
|
Limites du diamètre du conducteur au centre du câble |
0,0295 - 0,0322 po |
|---|---|
|
Limites du diamètre du diélectrique du câble |
0,1377 - 0,1456 po |
|
Limites de diamètre de la gaine extérieure du câble |
0,2342 - 0,2500 po |
Normes
|
Type RG |
59 |
|---|
Programmes environnementaux et autres programmes concernés
|
Environnement |
Intérieur |
|---|---|
|
Directive UE 2000/53/EC (ELV) |
Oui |
|
Directive UE 2011/65/UE (RoHS 2) |
Oui |
|
Directive UE 2012/19/EU (WEEE) |
Oui |
|
Directive UE 2015/863/UE (amendement RoHS 2) |
Oui |
|
Conformité aux directives européennes |
Directive UE 2003/11/EC (BFR) |
Utilisation
|
Utilisation – Intérieur |
Oui |
|---|---|
|
Utilisation – Extérieur |
Non |
Plénum/non-plénum
|
Plénum (oui/non) |
Non |
|---|
Historique
|
Mise à jour et révision |
Numéro de révision : 0.39 Date de révision : 04-03-2023 |
|---|
Information
|
Mise à jour et révision |
Numéro de révision : 0.39 Date de révision : 04-03-2023 |
|---|
Références des pièces
| Article n° | Couleur | UPC |
|---|---|---|
| 4505RBUHD1 B50 | Rouge | 845671005530 |
