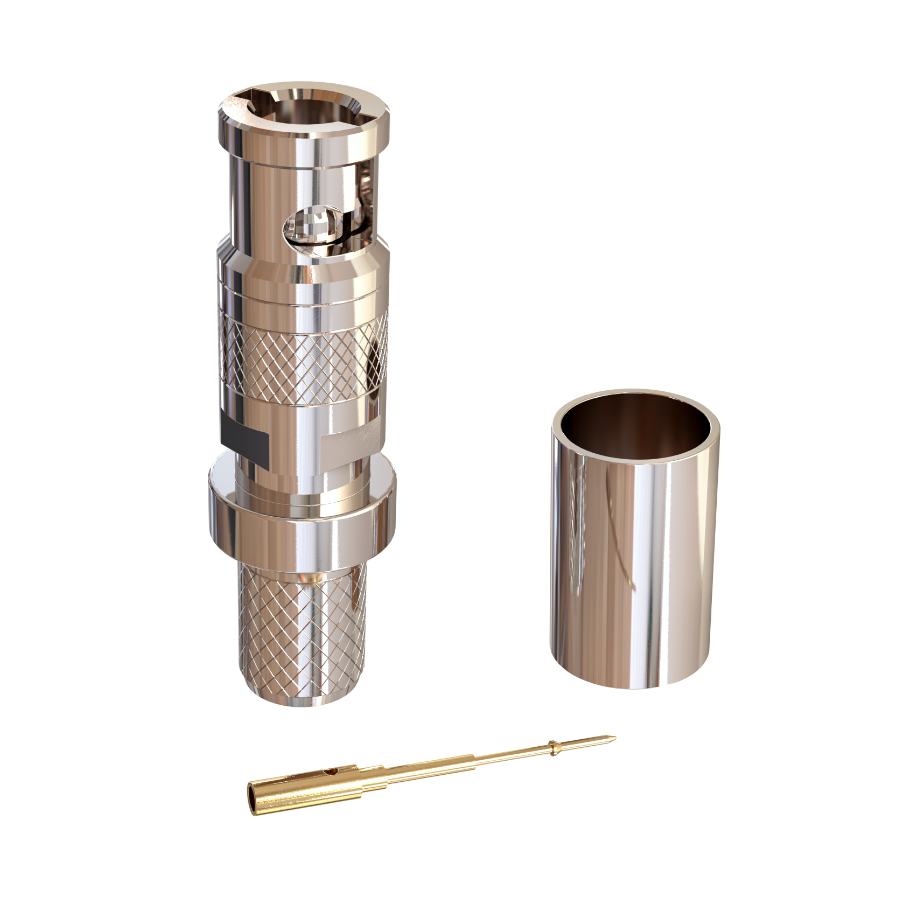

Product Number: 4694RMBUHD3
Micro connecteur serti BNC 12 GHz
RG-6, 12 GHz, Ultra High Definition, Micro BNC, 3 Piece crimp connector
-
Disponibilité:
Mondial
-
Inventaire mondial :
Disponible
Spécifications
Aperçu du produit
| Applications recommandées | HD-SDI, UHD-SDI, Vidéo, Vidéo numérique, SMPTE 2082-1 12 Gb/s UHDTV, SMPTE 2081-1 6 Gb/s UHDTV, SMPTE 424M 3 Gbit/s HD-SDI 1080P |
|---|
Caractéristiques physiques (complètes)
|
Emballage |
50 par paquet |
|---|---|
|
Nombre de pièces |
3 |
|
Poids |
0,35 kgs/0,761 livres par paquet de 50 unités |
Caractéristiques électriques
|
Notes sur les caractéristiques électriques |
Atténuation de retour SMPTE 2082-1 ou supérieure |
|---|
Caractéristiques mécaniques
|
Empreinte/Type |
Coaxial |
|---|---|
|
Type d'interface du connecteur |
Micro BNC |
|
Genre |
Fiche mâle |
|
Nom de la série de connecteurs |
UHD |
|
Verrouillage |
Non |
|
Compatibilité d'outil |
BB3PHCT (serti) et BB3PHCTD6 (serti) |
|
Type de raccordement |
Serti |
|
Limites du diamètre du conducteur au centre du câble |
0,3740 - 0,0401 po |
|---|---|
|
Limites du diamètre du diélectrique du câble |
0,1771 - 0,1870 po |
|
Limites de diamètre de la gaine extérieure du câble |
0,2657 - 0,2795 po |
Normes
|
Type RG |
6 |
|---|
Programmes environnementaux et autres programmes concernés
|
Environnement |
Intérieur |
|---|---|
|
Directive UE 2000/53/EC (ELV) |
Oui |
|
Directive UE 2011/65/UE (RoHS 2) |
Oui |
|
Directive UE 2012/19/EU (WEEE) |
Oui |
|
Directive UE 2015/863/UE (amendement RoHS 2) |
Oui |
|
Conformité aux directives européennes |
Directive UE 2003/11/EC (BFR) |
Utilisation
|
Utilisation – Intérieur |
Oui |
|---|---|
|
Utilisation – Extérieur |
Non |
Plénum/non-plénum
|
Plénum (oui/non) |
Oui |
|---|
Historique
|
Mise à jour et révision |
Numéro de révision : 0.17 Date de révision : 09-11-2022 |
|---|
Information
|
Mise à jour et révision |
Numéro de révision : 0.17 Date de révision : 09-11-2022 |
|---|
Références des pièces
| Article n° | UPC |
|---|---|
| 4694RMBUHD3 B50 | 612825489177 |
