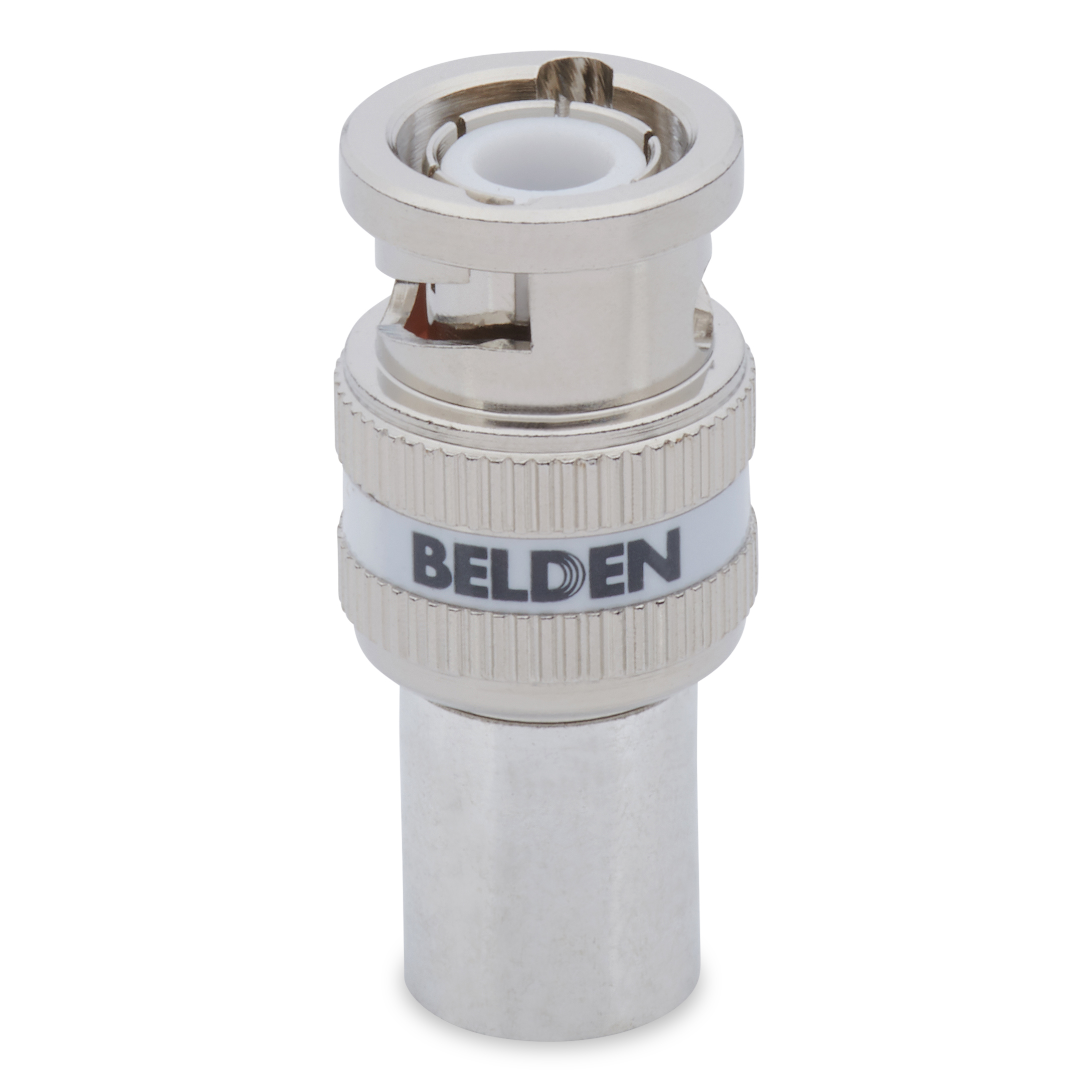

Numéro de produit: 4794RBUHD1 B50

Connecteur BNC série 7 12 GHz

Série 7, 12 GHz, UHD, BNC, connecteur 1 pièce

  • Disponibilité:
    Mondial
  • Statut:
    Actif
4794RBUHD1 B50
  • 4794RBUHD1 B50
1 de 1

Spécifications

Expand All

Emballage

Pack de 25

Matériaux

Description Material
Nut Polished Nickel
Body Polished Nickel
Contact Brass, Gold Plated
Insulator PTFE

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz] Minimum Return (RL)
5-1485 15 dB
1485-3000 10 dB
3000-6000 7 dB
6000-12000 4 dB

Notes sur les caractéristiques électriques

Atténuation de retour SMPTE 2082-1 ou supérieure

Compatibilité des systèmes de connecteurs

Coaxial

Type d'interface du connecteur

BNC

Genre

Fiche mâle

Nom de la série de connecteurs

UHD

Bande de couleur

Blanc

Verrouillage

Non

Compatibilité d'outil

KTH-1000 (serti), KTH-201 (matrice de sertissage)

Type de raccordement

Compression

Limites du diamètre du conducteur au centre du câble

0,0460 - 0,0519 po

Limites du diamètre du diélectrique du câble

0,2283 - 0,2362 po

Limites de diamètre de la gaine extérieure du câble

0,3110 - 0,3267 po

Type séries

7

Environnement

Intérieur

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

CA Prop 65

Oui

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Non

Plénum (oui/non)

Non

Mise à jour et révision

Numéro de révision : 0.46 Date de révision : 04-03-2023

Mise à jour et révision

Numéro de révision : 0.46 Date de révision : 04-03-2023


Report An Error

Références des pièces

Article n° Couleur UPC
4794RBUHD1 B50 Blanc 845671005561
