4794RBUHD3 B100

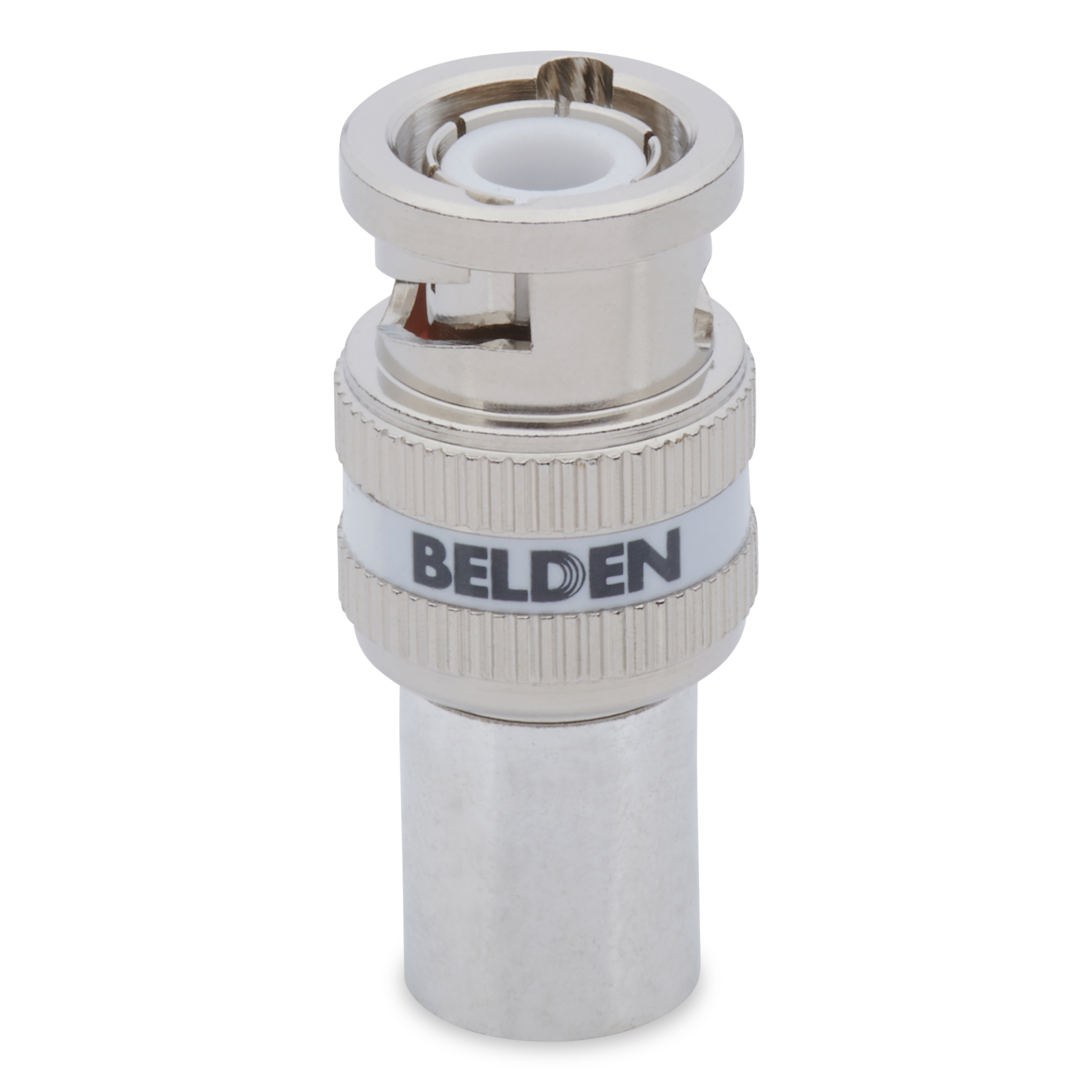

Connecteur serti BNC 12 GHz

...
Séries 7, 12 GHz, UHD, BNC, connecteur serti 3 pièces, paquet de 100 en vrac
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

HD-SDI, UHD-SDI, Vidéo, Vidéo numérique, SMPTE 2082-1 12 Gb/s UHDTV, SMPTE 2081-1 6 Gb/s UHDTV, SMPTE 424M 3 Gbit/s HD-SDI 1080P

Caractéristiques physiques (complètes)

Emballage

Paquet de 100

Nombre de pièces

3

Poids

1,70 kg par paquet de 100

Connecteurs
Matériaux
Description Matériel
Écrou Nickel poli
Corps Nickel poli
Contact Laiton, plaqué or
Caractéristiques électriques
Impédance
Impédance caractéristique nominale
75 Ohm
Perte de retour
Fréquence [MHz] Rendement minimum
5-1485 15 dB
1485-3000 10 dB
3000-6000 7 dB
6000-12000 4 dB

Notes sur les caractéristiques électriques

Atténuation de retour SMPTE 2082-1 ou supérieure

Caractéristiques mécaniques

Empreinte/Type

Coaxial

Type d'interface du connecteur

BNC

Genre

Fiche mâle

Nom de la série de connecteurs

UHD

Verrouillage

Non

Compatibilité d'outil

Kings KTH-1000 (serti), KTH-2260 (matrice de sertissage)

Type de raccordement

Serti

Limites du diamètre du conducteur au centre du câble

0,0512 - 0,0531 po

Limites du diamètre du diélectrique du câble

0,2244 - 0,2303 po

Limites de diamètre de la gaine extérieure du câble

0,3189 - 0,3307 po

Normes

Type séries

7

Programmes environnementaux et autres programmes concernés

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Utilisation

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Non

Plénum/non-plénum

Plénum (oui/non)

Non

Historique

Mise à jour et révision

Numéro de révision : 0.42 Date de révision : 04-03-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° UPC
4794RBUHD3 B100 612825405689
