Numéro de produit: DBDS4BNC

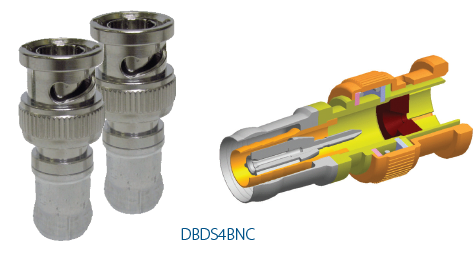

Connecteur de compression coaxial Double Bubble RG-59 DS4 BNC

Connecteur BNC RG59 DS4 à double bulle, compatible avec les câbles coaxiaux Belden 734D1, 734D1T ou tailles équivalentes. Conception de compression qui moule le métal complètement autour du câble. 25 par paquet

  • Disponibilité:
    Mondial
  • Statut:
    Actif
DBDS4BNC
5 de 5

Spécifications

Expand All

Applications recommandées

Bureau central, DS4

Emballage

Pack de 25

Nombre de pièces

1

Matériaux

Material
Nickel plated Brass
Gold Plated

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
DC-1 GHz 36 dB Return Loss < 1.03 VSWR
DC-2 GHz 32 dB Return Loss < 1.05 VSWR
DC-3 GHz 26 dB Return Loss < 1.10 VSWR

Notes sur les caractéristiques électriques

Résistance du câble à l'arrachement dépassant 65 po/livre.

Compatibilité des systèmes de connecteurs

Coaxial

Type d'interface du connecteur

BNC

Genre

Fiche mâle

Nom de la série de connecteurs

Double Bubble

Verrouillage

Non

Compatibilité d'outil

CPLCRBC-BR (compression), PSA59/6 (bande)

Type de raccordement

Compression

Limites du diamètre du conducteur au centre du câble

.0317 - .0339 pouce

Limites du diamètre du diélectrique du câble

.145 - .155 pouces

Limites de diamètre de la gaine extérieure du câble

.220 - .240 pouces

Type RG

59

Type séries

59

Marquage CE UE

Oui

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Oui

Note de bas de page

Q - LES PAQUETS STANDARD NE PEUVENT PAS ÊTRE CASSÉS.

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Mise à jour et révision

Numéro de révision : 0.155 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.155 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur UPC
DBDS4BNC Pas de couleur 845671002188
