Connecteurs BNC standard et micro

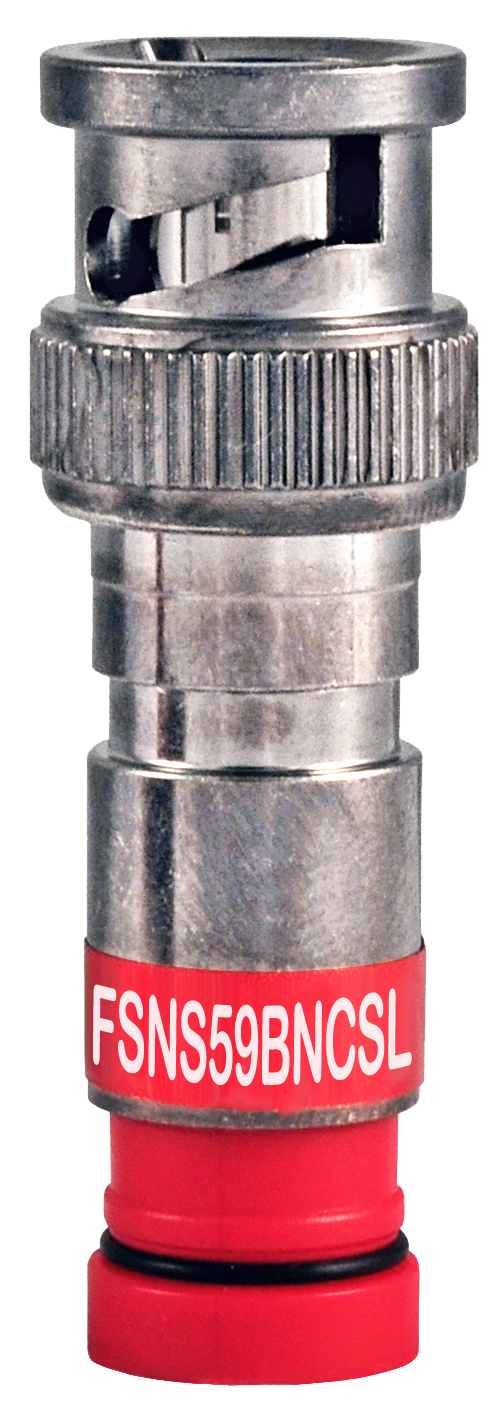

Connecteur de compression BNC universel ProSNS RG59, entrée non borgne avec conception de virole fendue, manchon de compression en polymère pour une insertion facile & force de compression d'outil la plus faible possible. Connecteur BNC universel pour câble RG59 standard ou à blindage quadruple. 25 par paquet

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	CCTV, caméras de sécurité, vidéo

Caractéristiques physiques (complètes)

Emballage	Pack de 25
Nombre de pièces	1

Connecteurs

Matériaux

Description	Material
Nut	Nickel/Tin Plated Brass
O-Ring	Ethylene Propylene
Body	Nickel/Tin Plated Brass
Contact	Gold Plated

Caractéristiques électriques

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
≥-32 dB up to 1 GHz typical

Notes sur les caractéristiques électriques	Brouillard salin : passe les 1000 heures ANSI/SCTE 143 2007, blindage RFI : -85 dB (60 % feuille d'aluminium collée), tous les connecteurs ProSNS de Belden respectent ou dépassent les normes d'atténuation de retour SCTE.

Plage de température

Plage de température de fonctionnement	-40°F (-40°C) à 140°F (60°C)

Caractéristiques mécaniques

Compatibilité des systèmes de connecteurs	Coaxial
Type d'interface du connecteur	BNC
Genre	Fiche mâle
Nom de la série de connecteurs	ProSNS
Bande de couleur	Rouge
Verrouillage	Non
Compatibilité d'outil	CPLCCT-SLMR ou CPSNSCT-596 (compression), PSA59/6 (bande)
Type de raccordement	Compression

Limites du diamètre du conducteur au centre du câble	.0317 - .0339 pouce
Limites du diamètre du diélectrique du câble	.144 - .157 pouces
Limites de diamètre de la gaine extérieure du câble	.232 - .273 pouces
Force d'insertion du câble	20 lbf
Force de rétention du câble	40 lbf

Normes

Type RG	59

Programmes environnementaux et autres programmes concernés

Environnement	Intérieur/extérieur
Marquage CE UE	Oui

Utilisation

Utilisation – Intérieur	Oui
Utilisation – Extérieur	Oui

Plénum/non-plénum

Plénum (oui/non)	Non

Numéros de pièces associées

Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.
