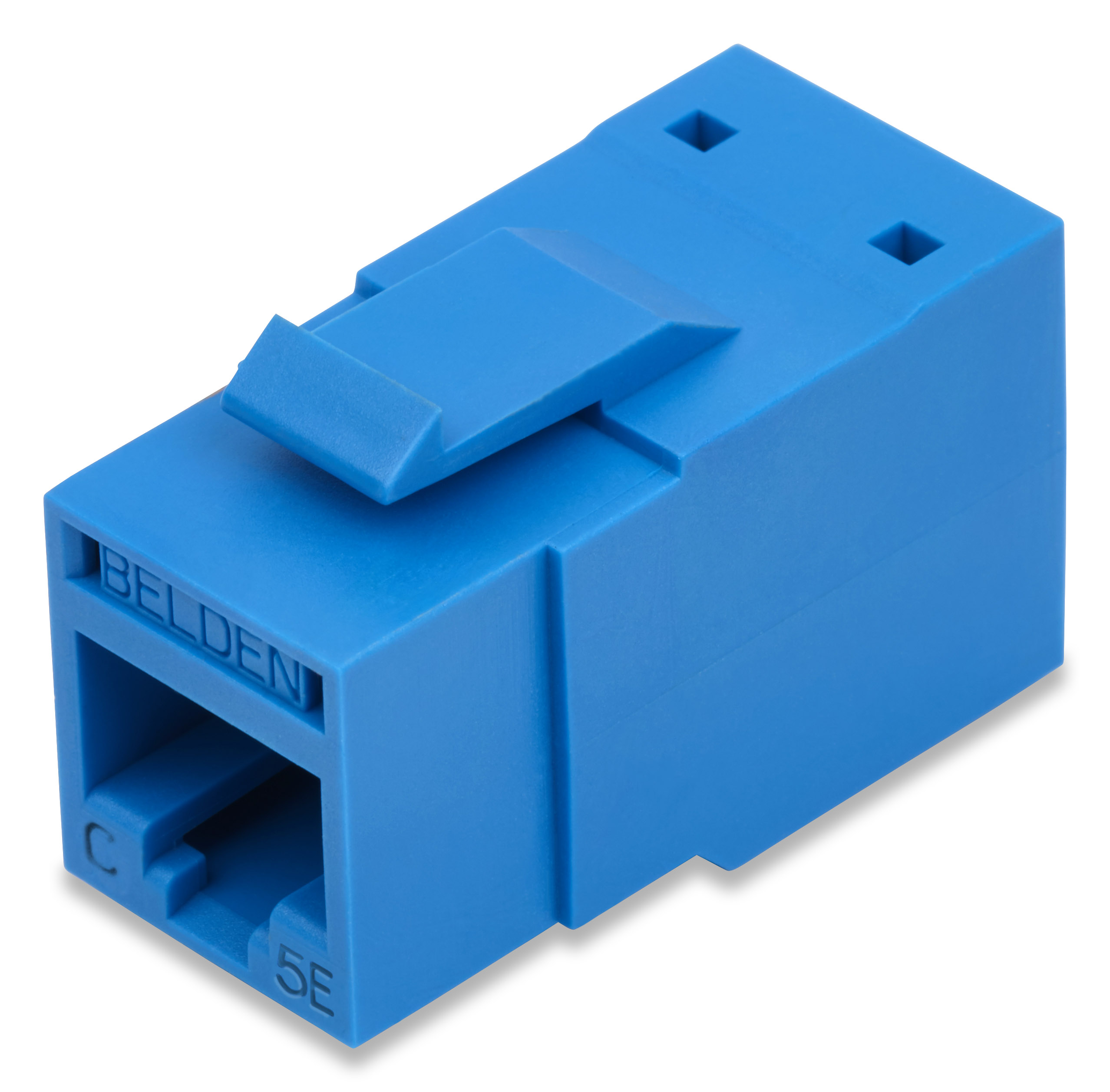

Numéro de produit: Prises CAT5E REVConnect

Prise modulaire UTP REVConnect CAT5e, T568 A/B

Les prises REVConnect CAT5e sont disponibles en plusieurs couleurs et quantités d'emballage.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
Prises CAT5E REVConnect
5 de 5

Spécifications

Expand All

Applications recommandées

Système 1200, TIA Catégorie 5E, ISO Classe D, 1GBASE-T

Hauteur totale

0.94 in

Largeur totale

0.64 in

Profondeur totale

1.337 in

Schéma de câblage

T568A/B

Emballage

Emballage individuel dans un sac en plastique.

Poids

0.016 lbs

Matériaux

Description Material Type
Front Connection Copper Clad Flexible PCB, 50uin Gold plated contacts over Nickel RJ45
Rear Connection Copper alloy, Gold plated contacts over Nickel REVConnect
Connector Body PBT glass reinforced UL94V-0

Résistance diélectrique

1,000V RMS @ 60 Hz pendant 1 minute (Signaux à la terre)

Courant nominal

1.300 A

Résistance d'isolement

500 M-Ohm minimum

Résistance de contact maximale

20 mOhm

Résistance de raccordement

2.5 mOhm

Plage de température d'installation

-10°C À +60°C

Plage de température de stockage

-40°C À +70°C

Plage de température de fonctionnement

-10°C À +60°C

Compatibilité des systèmes de connecteurs

REVConnect

Compatibilité d'outil

Outil de raccordement REVConnect (p/n RVUTT01)

Compatibilité fiche/prise

RJ45, RJ11

Connexion avant de raccordement

Connexion accouplée

Durabilité de la connexion avant

750 cycles

Raccordement connexion arrière

Connexion accouplée

Durabilité du raccordement de la connexion arrière

20 cycles

Rétention du câble/connecteur

15 lb

Rétention du connecteur/matériel

20 lbs

Rétention prise/connecteur

11.250 lbs

Indice UL

UL94V-0

Catégorie de données

Catégorie 5e

Conformité normes TIA/EIA

Catégorie 5e - TIA 568.2-D, ISO/IEC 11801-1

Conformité IEEE

Power Over Ethernet (PoE) IEEE 802.3at type 1 et 2 (jusqu'à 30 W), IEEE 802.3bt/D1.7 type 3 et 4 (jusqu'à 100 W), CISCO UPOE (jusqu'à 60 W), Power over HDBaseTTM (jusqu'à 100 W)

Autres normes

IEC 60603-7

Environnement

Intérieur

Directive européenne 2002/95/EC (RoHS)

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Inflammabilité UL

UL2043 Espaces de traitement d'air

Liste de sécurité

c(UL)us Listed

Pièces connexes

Compatible avec les plastrons, adaptateurs, boîtiers et panneaux de brassage KeyConnect.

Pièces incluses

1 prise REVConnect catégorie 5e ; 1 gestionnaire de câbles et capuchon REVConnect ; 1 Guide d'installation

Notes

Veuillez consulter le guide d'installation PX106434.

Mise à jour et révision

Numéro de révision : 0.340 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.340 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Emballage
RV5MJKUAL-B24 Amande Paquet en vrac (24)
RV5MJKUAL-S1 Amande Paquet simple
RV5MJKUBK-B24 Noir Paquet en vrac (24)
RV5MJKUBK-S1 Noir Paquet simple
RV5MJKUBL-B24 Bleu Paquet en vrac (24)
RV5MJKUBL-S1 Bleu Paquet simple
RV5MJKUBR-B24 Brun Paquet en vrac (24)
RV5MJKUBR-S1 Brun Paquet simple
RV5MJKUGY-B24 Gris Paquet en vrac (24)
RV5MJKUGY-S1 Gris Paquet simple
RV5MJKUGN-B24 Vert Paquet en vrac (24)
RV5MJKUGN-S1 Vert Paquet simple
RV5MJKUIV-B24 Ivoire Paquet en vrac (24)
RV5MJKUIV-S1 Ivoire Paquet simple
RV5MJKUOR-B24 Orange Paquet en vrac (24)
RV5MJKUOR-S1 Orange Paquet simple
RV5MJKUPR-B24 Violet Paquet en vrac (24)
RV5MJKUPR-S1 Violet Paquet simple
RV5MJKURD-B24 Rouge Paquet en vrac (24)
RV5MJKURD-S1 Rouge Paquet simple
RVAMJKUTB-B24 TIA Bleu Paquet en vrac (24)
RVAMJKUTB-S1 TIA Bleu Paquet simple
RVUDCTB-B24 TIA Bleu Emballage individuel dans un sac en plastique.
RVUICTB-B24 TIA Bleu Paquet en vrac (24)
RVAMJKUTN-B24 TIA Marron Paquet en vrac (24)
RVAMJKUTN-S1 TIA Marron Paquet simple
RVUDCTN-B24 TIA Marron Emballage individuel dans un sac en plastique.
RVUICTN-B24 TIA Marron Paquet en vrac (24)
RVAMJKUTG-B24 TIA Vert Paquet en vrac (24)
RVAMJKUTG-S1 TIA Vert Paquet simple
RVUDCTG-B24 TIA Vert Emballage individuel dans un sac en plastique.
RVUICTG-B24 TIA Vert Paquet en vrac (24)
RV5MJKUTO-B24 TIA Orange Paquet en vrac (24)
RV5MJKUTO-S1 TIA Orange Paquet simple
RVAMJKUTO-B24 TIA Orange Paquet en vrac (24)
RVAMJKUTO-S1 TIA Orange Paquet simple
RVUDCTO-B24 TIA Orange Emballage individuel dans un sac en plastique.
RVUICTO-B24 TIA Orange Paquet en vrac (24)
RV5MJKUTP-B24 TIA Violet Paquet en vrac (24)
RV5MJKUTP-S1 TIA Violet Paquet simple
RVAMJKUTP-B24 TIA Violet Paquet en vrac (24)
RVAMJKUTP-S1 TIA Violet Paquet simple
RVUDCTP-B24 TIA Violet Emballage individuel dans un sac en plastique.
RVUICTP-B24 TIA Violet Paquet en vrac (24)
RV5MJKUTR-B24 TIA Rouge Paquet en vrac (24)
RVAMJKUTR-B24 TIA Rouge Paquet en vrac (24)
RVAMJKUTR-S1 TIA Rouge Paquet simple
RVUDCTR-B24 TIA Rouge Emballage individuel dans un sac en plastique.
RVUICTR-B24 TIA Rouge Paquet en vrac (24)
RV5MJKUTY-B24 TIA Jaune Paquet en vrac (24)
RV5MJKUTY-S1 TIA Jaune Paquet simple
RVAMJKUTY-B24 TIA Jaune Paquet en vrac (24)
RVAMJKUTY-S1 TIA Jaune Paquet simple
RVUDCTY-B24 TIA Jaune Emballage individuel dans un sac en plastique.
RVUICTY-B24 TIA Jaune Paquet en vrac (24)
RV5MJKUEW-B24 Blanc Paquet en vrac (24)
RV5MJKUEW-S1 Blanc Paquet simple
RV5MJKUYL-B24 Jaune Paquet en vrac (24)
RV5MJKUYL-S1 Jaune Paquet simple
