Ind REVConn C6 Prise STP

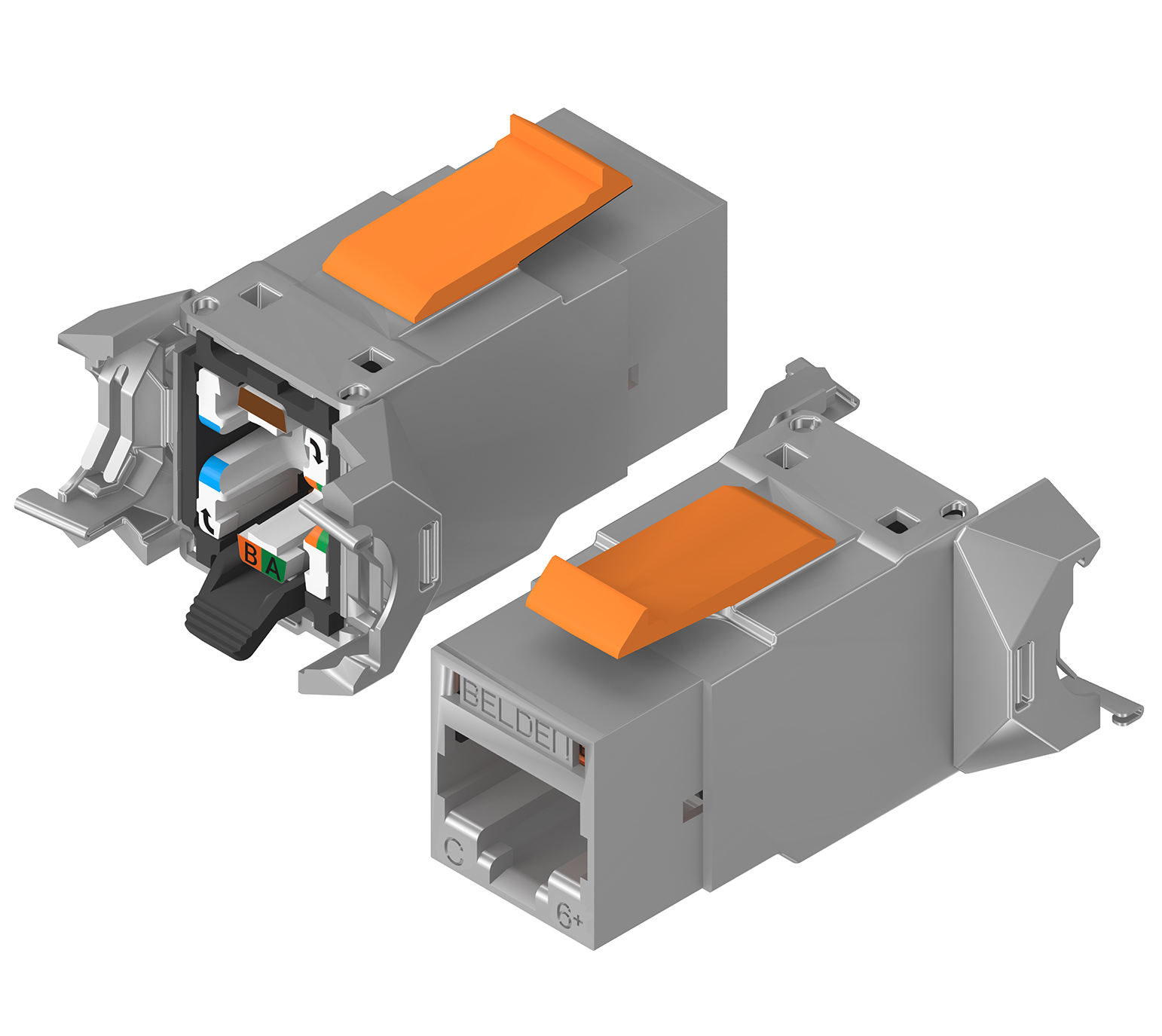

DataTuff Industriel REVConnect RJ45 Prise STP CAT6

...
Industriel REVConnect IP20 RJ45 prise CAT6 blindée avec noyau universel
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

TIA Catégorie 6, ISO Classe E, 1GBASE-T

Caractéristiques physiques (complètes)

Hauteur

0,94

Largeur

1.19

Profondeur

1.63

Schéma de câblage

T568A/B

Emballage

Emballage individuel dans un sac en plastique.

Poids

0,048 livres
Connecteurs
Matériaux
Description Matériel Type
Connexion face avant PCB flexible plaqué cuivre, contacts plaqués or sur nickel 50 uin RJ45
Connexion arrière Alliage de cuivre, contacts plaqués or sur nickel. Ind REVConnect
Corps du connecteur Alliage de zinc nickelé moulé sous pression
Caractéristiques électriques

Résistance diélectrique

1 000 V RMS à 60 Hz pendant 1 minute (signaux à la terre)

Courant nominal

1,300 A

Résistance d'isolement

500 M-Ohm Minimum

Résistance de contact maximale

20 mOhm

Résistance de raccordement

2,5 m-Ohm

Plage de température

Plage de température d'installation

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Plage de température de fonctionnement

-40° C à +70° C

Caractéristiques mécaniques

Empreinte/Type

KeyConnect

Compatibilité d'outil

Outil de raccordement RVUTT01

Compatibilité fiche/prise

RJ45, RJ11

Connexion avant de raccordement

Connexion accouplée

Durabilité de la connexion avant

750 cycles

Raccordement connexion arrière

Connexion accouplée

Durabilité du raccordement de la connexion arrière

200 cycles

Rétention du câble/connecteur

25 lb

Rétention du connecteur/matériel

20 livres

Rétention prise/connecteur

11,250 livres
Normes

Indice UL

UL94V-0

Conformité normes TIA/EIA

Catégorie 6 - TIA 568.C.2, Catégorie 6 - ISO/IEC 11801:2002 Ed.2

Conformité IEEE

Power Over Ethernet (PoE) IEEE 802.3 de type 1 et 2 (jusqu'à 30 W), IEEE 802.3bt/D1. 7 type 3 et 4 (jusqu'à 100 W), CISCO UPOE (jusqu'à 60 W), Power over HDBaseTTM (jusqu'à 100 W)

Programmes environnementaux et autres programmes concernés

Environnement

Intérieur

Directive européenne 2002/95/EC (RoHS)

Oui

MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL

Espaces de traitement d'air UL2043

Liste de sécurité

c(UL)us Listed

Numéros de pièces associées

Pièces connexes

Compatible avec les panneaux de brassage blindés KeyConnect 24p et 48p, compatible avec les plaques frontales, adaptateurs et boîtiers KeyConnect.

Notes sur le produit

Notes

Veuillez consulter le guide d'installation PX106884.

Historique

Mise à jour et révision

Numéro de révision : 0.54 Date de révision : 05-05-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur
RV6IJ2SME-S1 Métal
