Prises UTP C6A Ind REVConn

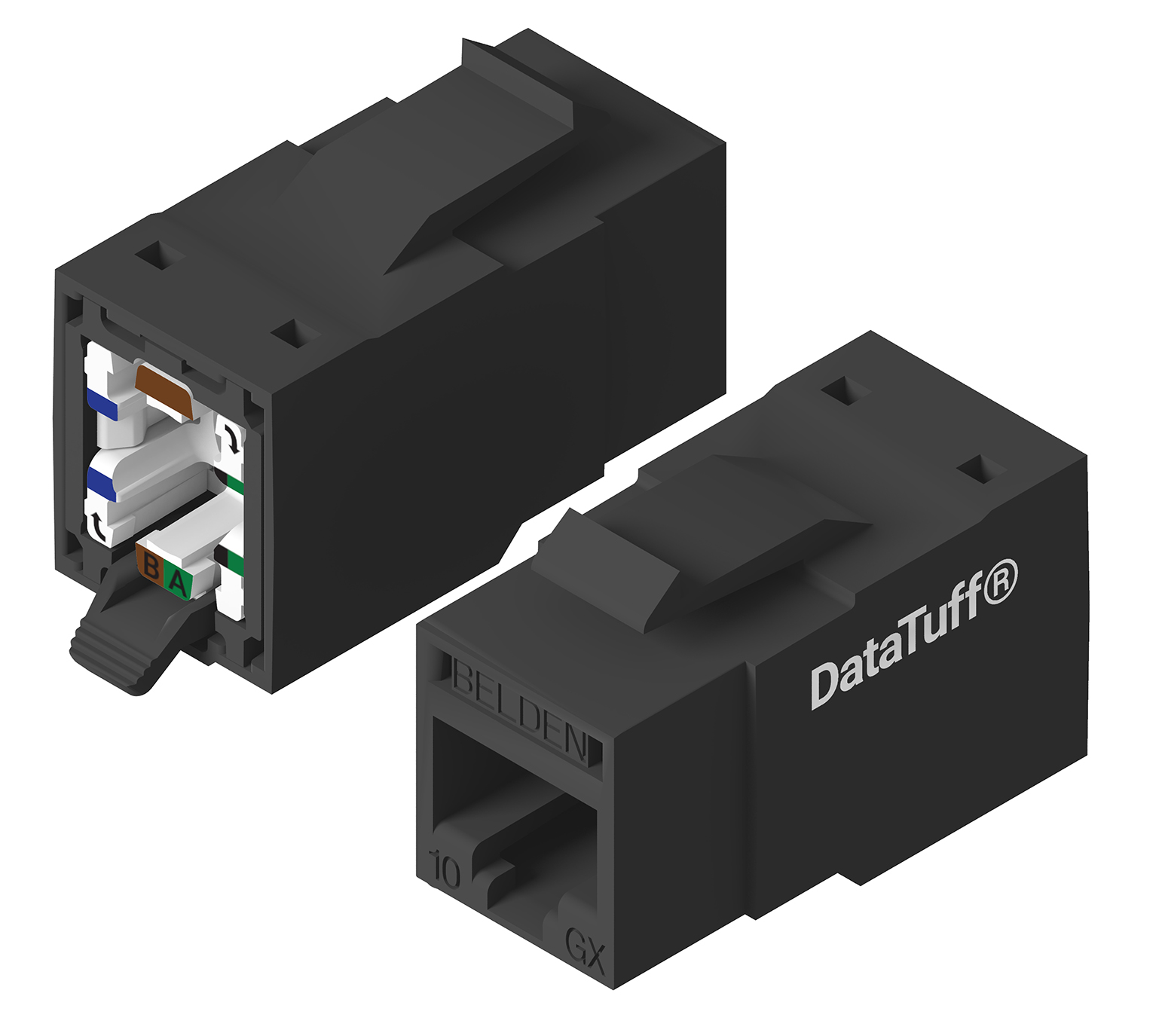

Jack UTP RJ45 CAT6A DataTuff Industriel REVConnect

...
Jack industriel REVConnect IP20 RJ45 CAT6A non blindé avec noyau universel
Recevoir des alertes sur les produits

Spécifications
Aperçu du produit

Applications recommandées

TIA Catégorie 6A, ISO Classe EA, 10GBASE-T

Caractéristiques physiques (complètes)

Hauteur

0,94

Largeur

0,64

Profondeur

1.337

Schéma de câblage

T568A/B

Emballage

Emballage individuel dans un sac en plastique.

Poids

0,016 livres

Connecteurs
Matériaux
Description Matériel Type
Connexion face avant PCB flexible plaqué cuivre, contacts plaqués or sur nickel 50 uin RJ45
Connexion arrière Alliage de cuivre, contacts plaqués or sur nickel. Ind REVConnect
Corps du connecteur PBT renforcé de verre UL94V-0
Caractéristiques électriques

Résistance diélectrique

1 000 V RMS à 60 Hz pendant 1 minute (signaux à la terre)

Courant nominal

1,300 A

Résistance d'isolement

500 M-Ohm Minimum

Résistance de contact maximale

20 mOhm

Résistance de raccordement

2,5 m-Ohm

Plage de température

Plage de température d'installation

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Plage de température de fonctionnement

-40° C à +70° C

Caractéristiques mécaniques

Empreinte/Type

KeyConnect

Compatibilité d'outil

Outil de raccordement RVUTT01

Compatibilité fiche/prise

RJ45, RJ11

Connexion avant de raccordement

Connexion accouplée

Durabilité de la connexion avant

750 cycles

Raccordement connexion arrière

Connexion accouplée

Durabilité du raccordement de la connexion arrière

200 cycles

Rétention du câble/connecteur

25 lb

Rétention du connecteur/matériel

20 livres

Rétention prise/connecteur

11,250 livres

Normes

Indice UL

UL94V-0

Conformité normes TIA/EIA

Catégorie 6A - TIA 568.C.2, Catégorie 6A - ISO/IEC 11801:2002 Ed.2

Conformité IEEE

Power Over Ethernet (PoE) IEEE 802.3 de type 1 et 2 (jusqu'à 30 W), IEEE 802.3bt/D1. 7 type 3 et 4 (jusqu'à 100 W), CISCO UPOE (jusqu'à 60 W), Power over HDBaseTTM (jusqu'à 100 W)

Programmes environnementaux et autres programmes concernés

Environnement

Intérieur

Directive européenne 2002/95/EC (RoHS)

Oui

MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL

Espaces de traitement d'air UL2043

Liste de sécurité

c(UL)us Listed

Numéros de pièces associées

Pièces connexes

Compatible avec les plastrons, adaptateurs, boîtiers et panneaux de brassage KeyConnect.

Notes sur le produit

Notes

Veuillez consulter le guide d'installation PX106876.

Historique

Mise à jour et révision

Numéro de révision : 0.150 Date de révision : 06-05-2024

Références des pièces
Article n° Couleur
RVAIJ2UBK-S1 Noir
RVAIJ2UBL-S1 Bleu
RVAIJ2UEW-S1 Blanc électrique
RVAIJ2UOR-S1 Orange
RVAIJ2UTE-S1 Sarcelle
