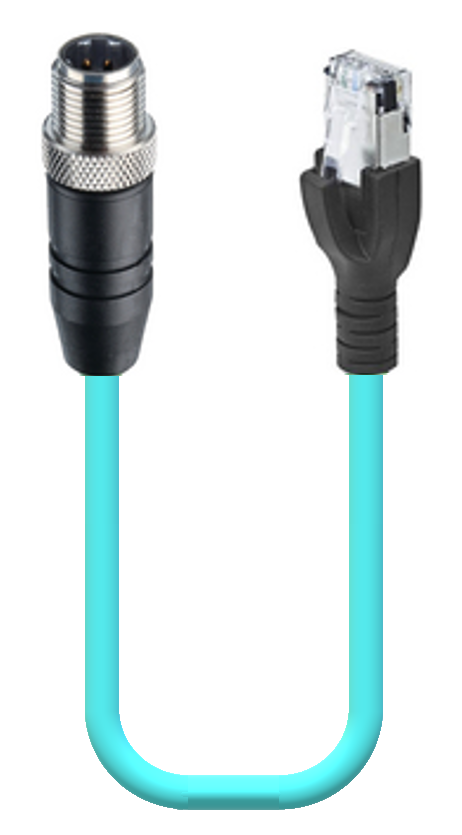

Connecteurs de données-0985 YM57530 103

Câble Fast Ethernet Cat5e à double extrémité, connecteur M12 mâle droit, 4 broches, codage D vers un connecteur RJ45 mâle droit, 8 broches, câble TPE 24 AWG, toronné/blindé, 2 paires torsadées collées avec gaine bleu sarcelle

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face côté 1

Famille de produits	Connecteurs de données
Type de connecteur	Cordon, deux extrémités
Type de blindage	Blindé
Tension nominale	42 V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	30 V CA/ 42 V CC
Courant nominal	1.5 A
Type de transmission de données	Ethernet rapide Cat5e
Taux de transmission des données	100 Mbit/s

Données techniques côté 1

Côté 1 Sous-famille de produits	M12 standard
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Type de fixation	Vis moletée
Nombre de broches	4
Code, côté 1	D
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 25 °C - + 75 °C
Degré de protection/Indice IP**	IP65, IP67
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PBT
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	TPU
Couleur du corps moulé	Noir
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau de blindage	CuZn, étamé
Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main

Données du câble

Type de câble	103
Numéro du câble	YM57530
Taille du conducteur	24 AWG
Nombre de fils	2 paires (paires torsadées collées)
Rayon de courbure minimal (inst. fixe)	5 x D
Rayon de courbure minimal (inst. flexible)	10 x D
Cycles (courbure)	3
Cycles (Torsion)	˃ 5 M @ ± 360 ° /1 m
Matériau de la gaine du câble	TPE
Couleur de l'enveloppe du câble	Sarcelle
Diamètre D du câble	ø7.62 mm
Matériau d'isolation des fils	Polyoléfine
Diamètre du fil isolé	ø 1.02 ± 0,05 mm
Blindage complet (câble)	Tresse TC 65 %
Blindage feuillard	Feuille d'aluminium AI 100 %
Température ambiante (installation fixe)	- 40 °C - + 75 °C
Température ambiante (installation flexible)	- 25 °C - + 75 °C
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM 20626, 80C 600 V
Caractéristiques de câble	NEMA WC-63.1 Catégorie 5, ICEA 661, Catégorie 5e Patch, TIA/EI-568-B.2, Catégorie 5e, Intérieur/Extérieur Oui, Résiste à l'huile
Couleurs de base	Paires torsadées collées : wh/or \| wh/gn

Données techniques côté 2

Côté 2 Sous-famille de produits	RJ45
Côté 2 Type de contact/genre	Mâle
Modèle de connecteur, côté 2	Droit
Type de fixation, côté 2	Fiche
Nombre de broches, côté 2	8 (4 raccordées)
Code, côté 2	RJ45
Cycle d'accouplement, côté 2	≤ 750
Température ambiante (fonctionnement), côté 2	- 40 °C - + 70 °C
Degré de protection/indice IP, côté 2**	IP20
Matériau de base de contact, côté 2	P / CuSN
Placage du contact, côté 2	Au
Matériau du porteur de contact, côté 2	Polycarbonate
Couleur du porteur de contact, côté 2	Transparent
Matériau du corps moulé, côté 2	Elastomère polyoléfine
Couleur du corps moulé, côté 2	Noir

Sécurité & Conformité environnementale

Conforme au RoHS	Oui

Résistances

Résistance aux huiles	Oui

Notes

Note de déclassement	Avis de déclassement

Historique

Mise à jour et révision	Numéro de révision : 0.38 Date de révision : 03-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.38 Date de révision : 03-02-2025

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
2415	0985 YM57530 103/5 M
20194	0985 YM57530 103/2 M
3026	0985 YM57530 103/20 M
2416	0985 YM57530 103/10 M
23361	0985 YM57530 103/1 M
8529	0985 YM57530 103/3 M
900004145	0985 YM57530 103/0,15M	0.15 m
900004146	0985 YM57530 103/0,25M	0.25 m
900004847	0985 YM57530 103/0,3M	0.3 m
900016223	0985 YM57530 103/0,5M	0.5 m
900004848	0985 YM57530 103/0,6M	0.6 m
900004147	0985 YM57530 103/1M	1 m
900004148	0985 YM57530 103/2M	2 m
900004149	0985 YM57530 103/3M	3 m
900004436	0985 YM57530 103/4M	4 m
900004150	0985 YM57530 103/5M	5 m
900005130	0985 YM57530 103/6M	6 m
900004420	0985 YM57530 103/7M	7 m
900004151	0985 YM57530 103/10M	10 m
900005273	0985 YM57530 103/12M	12 m
900004152	0985 YM57530 103/15M	15 m
900004153	0985 YM57530 103/20M	20 m
900004416	0985 YM57530 103/25M	25 m
900004154	0985 YM57530 103/30M	30 m
900004417	0985 YM57530 103/35M	35 m
900004418	0985 YM57530 103/40M	40 m
900016315	0985 YM57530 103/45M	45 m
900004419	0985 YM57530 103/50M	50 m
900016316	0985 YM57530 103/60M	60 m
900004421	0985 YM57530 103/80M	80 m
