Connecteurs de données-0985 YM57530-N 103

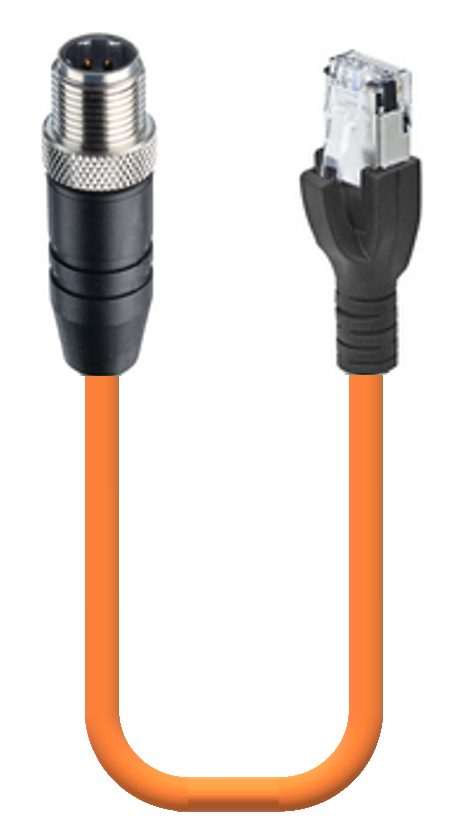

Câble Fast Ethernet Cat5e à double extrémité, connecteur M12 mâle droit, 4 broches, codage D vers un connecteur RJ45 mâle droit, 8 broches, câble TPE 24 AWG, toronné/blindé, 2 paires torsadées collées avec gaine orange

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face côté 1

Famille de produits	Connecteurs de données
Type de connecteur	Cordon, deux extrémités
Type de blindage	Blindé
Tension nominale	42 V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	30 V CA/ 42 V CC
Courant nominal	1.5 A
Type de transmission de données	Ethernet rapide Cat5e
Taux de transmission des données	100 Mbit/s

Données techniques côté 1

Côté 1 Sous-famille de produits	M12 standard
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Type de fixation	Vis moletée
Nombre de broches	4
Code, côté 1	D
Cycles d'accouplement	≤ 100
Presse-étoupe	PG 11, voir couleur article standard
Température ambiante (fonctionnement)*	- 25 °C - + 75 °C
Degré de protection/Indice IP**	IP65, IP67
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	EN 60664-1 (2003/11) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PBT
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	TPU
Couleur du corps moulé	Noir
Classe d'inflammabilité (corps moulé)	UL 94 HB
Couleur du boîtier	semi-transparent
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau de blindage	CuZn, étamé
Matériau du joint	NBR
Couple de serrage (presse-étoupe)	PG11 : (250-375) Ncm
Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main
Accessoires à commander séparément	joint : 730-801-002, NBR, plage de température : -30°C à +90°C, joint plat GDM 3-7, marron pâle ; 731-739-004,EPDM, plage de température : -40°C à +125°C, joint plat GDM 3-21, marron pâle ; 731-740-002, MPQ, plage de température : -40°C à +125°C, joint plat GDM 3-17, rouge ; 731-531-002, NBR, plage de températures : -30°C à +90°C, joint profilé GDM 3-16, noir ; 731-532-002, VMQ, plage de températures : -40°C à +125°C, joint profilé GDM 3-17, rouge Vis centrale : 732-574-001, vis moletée (grise) 734-363-001, vis en acier inoxydable 735-507-001, vis Torx

Données du câble

Numéro du câble	YM5753-N
Taille du conducteur	24 AWG
Nombre de fils	2 paires (paires torsadées collées)
Rayon de courbure minimal (inst. fixe)	5 x D
Rayon de courbure minimal (inst. flexible)	10 x D
Cycles (courbure)	3
Cycles (Torsion)	˃ 5 M @ ± 360 ° /1 m
Matériau de la gaine du câble	TPE
Couleur de l'enveloppe du câble	Orange
Diamètre D du câble	ø7.62 mm
Matériau d'isolation des fils	Polyoléfine
Diamètre du fil isolé	ø 1.02 ± 0,05 mm
Blindage complet (câble)	Tresse TC 65 %
Blindage feuillard	Feuille d'aluminium AI 100 %
Température ambiante (installation fixe)	- 40 °C - + 75 °C
Température ambiante (installation flexible)	- 25 °C - + 75 °C
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM 20626, 80C 600 V
Caractéristiques de câble	NEMA WC-63.1 Catégorie 5, ICEA 661, Catégorie 5e Patch, TIA/EI-568-B.2, Catégorie 5e, Intérieur/Extérieur Oui, Résiste à l'huile
Couleurs de base	Paires torsadées collées : wh/or \| wh/gn

Données techniques côté 2

Côté 2 Sous-famille de produits	RJ45
Côté 2 Type de contact/genre	Mâle
Modèle de connecteur, côté 2	Droit
Type de fixation, côté 2	Fiche
Nombre de broches, côté 2	8 (4 raccordées)
Code, côté 2	RJ45
Cycle d'accouplement, côté 2	≤ 750
Température ambiante (fonctionnement), côté 2	- 40 °C - + 70 °C
Degré de protection/indice IP, côté 2**	IP20
Matériau de base de contact, côté 2	P / CuSN
Placage du contact, côté 2	Au
Matériau du porteur de contact, côté 2	Polycarbonate
Couleur du porteur de contact, côté 2	Transparent
Matériau du corps moulé, côté 2	Elastomère polyoléfine
Couleur du corps moulé, côté 2	Noir

Sécurité & Conformité environnementale

Conforme au RoHS	Oui

Résistances

Résistance aux huiles	Oui

Notes

Note de déclassement	Avis de déclassement

Historique

Mise à jour et révision	Numéro de révision : 0.39 Date de révision : 03-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.39 Date de révision : 03-02-2025

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
900016225	0985 YM57530-N 103/5M	5 m
900005052	0985 YM57530-N 103/6.5M	6.5 m
900005149	0985 YM57530-N 103/10M	10 m
900005054	0985 YM57530-N 103/12M	12 m
900004996	0985 YM57530-N 103/15M	15 m
900005053	0985 YM57530-N 103/16M	16 m
900004997	0985 YM57530-N 103/20M	20 m
900005156	0985 YM57530-N 103/25M	25 m
900005150	0985 YM57530-N 103/30M	30 m
900016173	0985 YM57530-N 103/40M	40 m
