Connecteurs de données-0985 YM57530-R 500

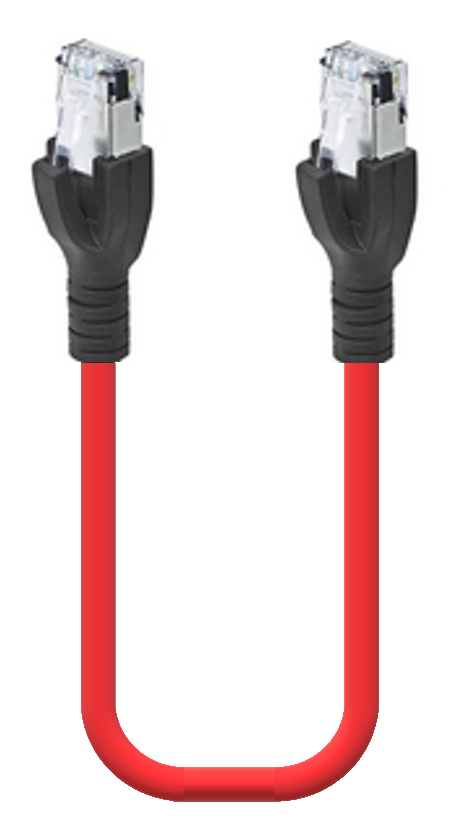

Câble Fast Ethernet Cat5e à double extrémité, RJ45 mâle, droit, 8 broches vers un RJ45 mâle, droit, 8 broches, câble TPE 24 AWG, toronné/blindé, 2 paires torsadées collées avec gaine rouge

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face côté 1

Famille de produits	Connecteurs de données
Type de connecteur	Cordon, deux extrémités
Type de blindage	Blindé
Tension nominale	42 V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	30 V CA/ 42 V CC
Courant nominal	1.5 A
Type de transmission de données	Ethernet rapide Cat5e
Taux de transmission des données	100 Mbit/s

Données techniques côté 1

Côté 1 Sous-famille de produits	RJ45
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Type de fixation	Fiche
Nombre de broches	8 (4 raccordées)
Code, côté 1	RJ45
Cycles d'accouplement	≤ 750
Température ambiante (fonctionnement)*	- 40 °C - + 70 °C
Degré de protection/Indice IP**	IP20
Matériau de base de contact	P / CuSN
Côté 1 Placage de contact	Au
Matériau du porteur de contact	Polycarbonate
Couleur du porteur de contact	Transparent
Matériau du corps moulé	Elastomère polyoléfine
Couleur du corps moulé	Noir

Données du câble

Numéro du câble	YM5753-R
Taille du conducteur	24 AWG
Nombre de fils	2 paires (paires torsadées collées)
Rayon de courbure minimal (inst. fixe)	5 x D
Rayon de courbure minimal (inst. flexible)	10 x D
Cycles (courbure)	3
Cycles (Torsion)	˃ 5 M @ ± 360 ° /1 m
Matériau de la gaine du câble	TPE
Couleur de l'enveloppe du câble	Rouge
Diamètre D du câble	ø7.62 mm
Matériau d'isolation des fils	Polyoléfine
Diamètre du fil isolé	ø 1.02 ± 0,05 mm
Blindage complet (câble)	Tresse TC 65 %
Blindage feuillard	Feuille d'aluminium AI 100 %
Température ambiante (installation fixe)	- 40 °C - + 75 °C
Température ambiante (installation flexible)	- 25 °C - + 75 °C
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM 20626, 80C 600 V
Caractéristiques de câble	NEMA WC-63.1 Catégorie 5, ICEA 661, Catégorie 5e Patch, TIA/EI-568-B.2, Catégorie 5e, Intérieur/Extérieur Oui, Résiste à l'huile
Couleurs de base	Paires torsadées collées : wh/or \| wh/gn

Données techniques côté 2

Côté 2 Sous-famille de produits	RJ45
Côté 2 Type de contact/genre	Mâle
Modèle de connecteur, côté 2	Droit
Type de fixation, côté 2	Fiche
Nombre de broches, côté 2	8 (4 raccordées)
Code, côté 2	RJ45
Cycle d'accouplement, côté 2	≤ 750
Température ambiante (fonctionnement), côté 2	- 40 °C - + 70 °C
Degré de protection/indice IP, côté 2**	IP20
Matériau de base de contact, côté 2	P / CuSN
Placage du contact, côté 2	Au
Matériau du porteur de contact, côté 2	Polycarbonate
Couleur du porteur de contact, côté 2	Transparent
Matériau du corps moulé, côté 2	Elastomère polyoléfine
Couleur du corps moulé, côté 2	Noir

Sécurité & Conformité environnementale

Conforme au RoHS	Oui

Résistances

Résistance aux huiles	Oui

Notes

Note de déclassement	Avis de déclassement

Historique

Mise à jour et révision	Numéro de révision : 0.30 Date de révision : 03-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.30 Date de révision : 03-02-2025

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
900004878	0985 YM57530-R 500/0.5M	0.5 m
900004879	0985 YM57530-R 500/1M	1 m
900004880	0985 YM57530-R 500/2M	2 m
900004881	0985 YM57530-R 500/3M	3 m
900004882	0985 YM57530-R 500/4M	4 m
900004883	0985 YM57530-R 500/5M	5 m
900016127	0985 YM57530-R 500/7M	7 m
900005195	0985 YM57530-R 500/10M	10 m
900005271	0985 YM57530-R 500/15M	15 m
900005211	0985 YM57530-R 500/20M	20 m
900016128	0985 YM57530-R 500/25M	25 m
900016013	0985 YM57530-R 500/30M	30 m
900016168	0985 YM57530-R 500/40M	40 m
900005019	0985 YM57530-R 500/60M	60 m
