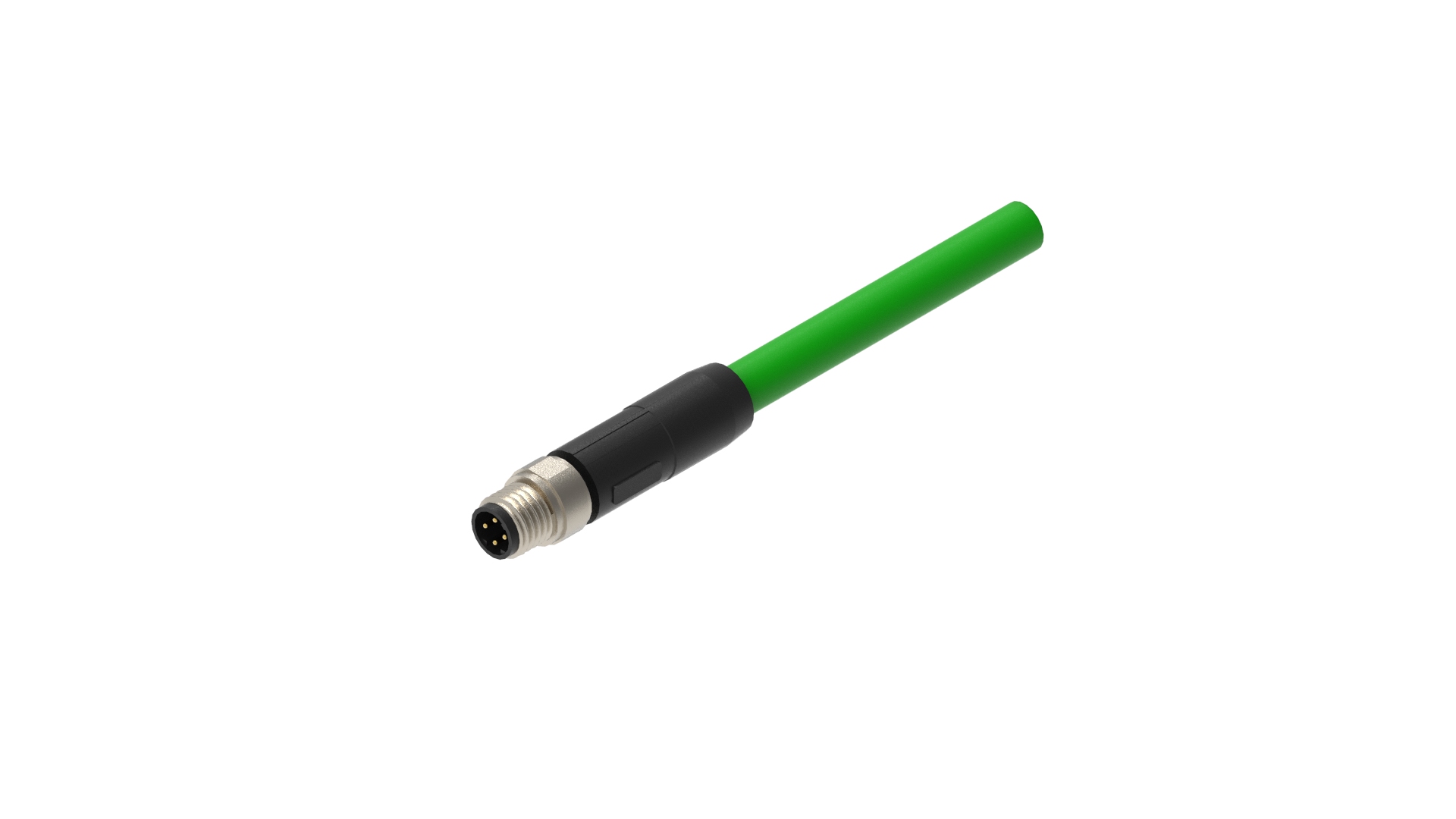

Connecteurs de données-RSMGVS-4D-RSMGVS-4D-0467

Cordon double M8 pour applications PROFINET, Fast Ethernet Cat 5e jusqu'à 100 Mbit/s, blindé, 4 pôles, codage D, mâle vers mâle, droit vers droit, câble PUR vert, AWM 20549, ø 6,5 ±0,20 mm, taille du conducteur 2x2x0,34 mm², tension de service 48 V CA / 60 V CC, courant nominal 4 A, adapté aux environnements IP65 et IP67

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face côté 1

Pin 1	Pin 2	Pin 3	Pin 4
yellow	white	orange	blue

Vue de face côté 2

Pin 1	Pin 2	Pin 3	Pin 4
yellow	white	orange	blue

Famille de produits	Connecteurs de données
Type de connecteur	Cordon, deux extrémités
Type de blindage	Blindé
Tension nominale	60 V
Tension nominale (UL)	30 V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	48 V AC/60 V DC
Courant nominal	4 A
Courant nominal (UL)*	0.5 A
Type de transmission de données	Ethernet rapide Cat5e
Taux de transmission des données	100 Mbit/s

Données techniques côté 1

Côté 1 Sous-famille de produits	M8 4D
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Type de fixation	Vis de couplage
Nombre de broches	4
Code, côté 1	D
Résistance de contact	10 mOhm
Résistance d'isolement	˃ 10^8 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 25 °C - + 90 °C
Degré de protection/Indice IP**	IP65, IP67
Modèle standard	CEI 61076-2-114
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PA
Couleur du porteur de contact	Noir
Matériau du corps moulé	TPU
Couleur du corps moulé	Noir
Matériau du boîtier	TPU
Couleur du boîtier	Noir
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Couple de serrage (fixation)	M 8x1 : 20 Ncm, serrage à la main
Note	Ne pas connecter ou déconnecter sous charge.

Données du câble

Numéro du câble	467
Taille du conducteur	2x2x0,34 mm²
Nombre de fils	4
Rayon de courbure minimal (inst. fixe)	5 x D
Rayon de courbure minimal (inst. flexible)	10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	vert
Diamètre D du câble	ø 6,5 ± 0,20 mm
Matériau d'isolation des fils	PE
Diamètre du fil isolé	ø 1,63 ± 0,05 mm
Blindage complet (câble)	Cu-ETP1 étamé
Blindage feuillard	AL-PETP
Température ambiante (installation fixe)	- 25 °C - + 90 °C
Température ambiante (installation flexible)	-25 °C - +60 °C
Température ambiante (installation avec chaîne d'entraînement)	- 5 °C - + 60 °C
Type de câble UL	AWM : 20549
Classe d'inflammabilité (gaine du câble)	FT-2
Caractéristiques de câble	Exclusion des matières dangereuses
Couleurs de base	quad : blanc & bleu & jaune & orange

Données techniques côté 2

Côté 2 Sous-famille de produits	M8 4D
Côté 2 Type de contact/genre	Mâle
Modèle de connecteur, côté 2	Droit
Type de fixation, côté 2	Vis de couplage
Nombre de broches, côté 2	4
Résistance de contact, côté 2	10 mOhm
Résistance d'isolation, côté 2	˃ 10^8 Ohm
Cycle d'accouplement, côté 2	≤ 100
Température ambiante (fonctionnement), côté 2	- 25 °C - + 90 °C
Température de fonctionnement (UL), côté 2	max. + 90 °C
Degré de protection/indice IP, côté 2**	IP65, IP67
Modèle standard, coté 2	CEI 61076-2-114
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension, côté 2	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	CuSn
Placage du contact, côté 2	Cu/Au
Matériau du corps moulé, côté 2	TPU
Couleur du corps moulé, côté 2	Noir
Matériau du boîtier, côté 2	TPU
Couleur du boîtier, côté 2	Noir
Matériau de la fixation, côté 2	CuZn
Placage de la fixation, côté 2	En plaqué nickel
Couple de serrage (fixation), côté 2	M 8x1 : 20 Ncm, serrage à la main

Autorisations

Fichier UL	E469096
UL	UL 1863 ; cULus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	IEC 60754-1

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement

Historique

Mise à jour et révision	Numéro de révision : 0.29 Date de révision : 03-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.29 Date de révision : 03-02-2025

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
935035001	RSMGVS-4D-RSMGVS-4D-0467/01 M	1 m
935035002	RSMGVS-4D-RSMGVS-4D-0467/02 M	2 m
935035003	RSMGVS-4D-RSMGVS-4D-0467/05 M	5 m
935035004	RSMGVS-4D-RSMGVS-4D-0467/10 M	10 m
