Numéro de produit: 0905 203 302

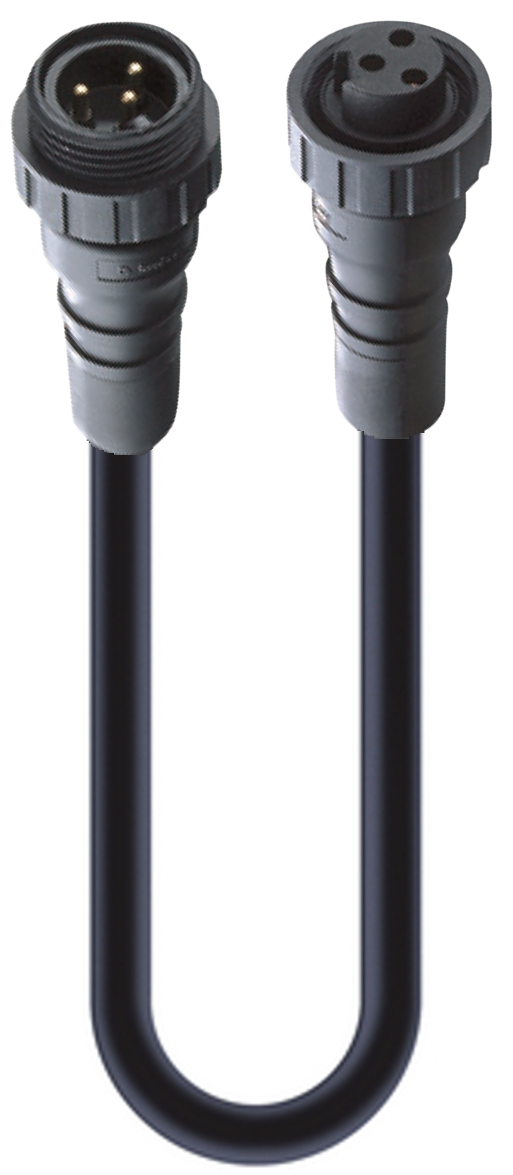

Câble d'alimentation DeviceNet, cordon d'alimentation double 7/8" : mâle droit vers femelle droit, 3 broches (2 + PE), corps noir, 63 V, 12 A ; câble PUR noir, 1,00 mm²

0905 203 302 - Câble d'alimentation DeviceNet, cordon double 7/8" : mâle droit vers femelle droit, 3 broches (2 + PE), corps noir, 63 V, 12 A ; câble PUR noir, 1,00 mm²

  • Disponibilité:
    Mondial
  • Statut:
    Actif
0905 203 302
  • 0905 203 302
1 de 1

Spécifications

Expand All

Famille de produits

Connecteur d'alimentation

Type de connecteur

Cordon, deux extrémités

Type de blindage

Non blindé

Tension nominale

63 V

Tension de fonctionnement

≤ 50 V CA / 60 V CC

Courant nominal

12 A

Côté 1 Sous-famille de produits

7/8"

Côté 1 Type de contact/genre

Mâle

Modèle de connecteur

Droit

Type de fixation

Écrou d'accouplement [filetage extérieur]

Nombre de broches

3

Code, côté 1

A

Résistance de contact

10 mOhm

Résistance d'isolement

10^9 Ohm

Température ambiante (fonctionnement)*

-40 °C à + 90 °C

Degré de pollution

3 selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact

CuZn

Côté 1 Placage de contact

Ag/Au

Matériau du porteur de contact

TPU

Couleur du porteur de contact

Noir

Matériau du corps moulé

TPU

Couleur du corps moulé

Noir

Matériau de la fixation

PA

Numéro du câble

203

Taille du conducteur

1 mm²

Nombre de fils

3

Rayon de courbure minimal (inst. fixe)

˃ 5 x D

Rayon de courbure minimal (inst. flexible)

˃ 10 x D

Matériau de la gaine du câble

PUR

Couleur de l'enveloppe du câble

Noir

Diamètre D du câble

Ø6.5 mm

Matériau d'isolation des fils

PVC

Diamètre du fil isolé

Ø2.2 mm

Température ambiante (installation fixe)

-40 °C à + 90 °C

Température ambiante (installation flexible)

-5 °C à + 90 °C

Température ambiante (installation avec chaîne d'entraînement)

-5 °C à + 60 °C

Classe d'inflammabilité (gaine du câble)

VDE 0482-265-2-1, EN 50265-2-1, IEC 60332-1

Caractéristiques de câble

Câble flexible continu ; résistance aux huiles, à la graisse, au liquide de refroidissement, à la déchirure, aux vibrations, aux UV et à l'abrasion

Côté 2 Sous-famille de produits

Connecteurs circulaires 7/8"

Côté 2 Type de contact/genre

Femelle

Modèle de connecteur, côté 2

Droit

Type de fixation, côté 2

Écrou d'accouplement [filetage interne]

Nombre de broches, côté 2

3

Code, côté 2

A

Résistance de contact, côté 2

10 mOhm

Résistance d'isolation, côté 2

10^9 Ohm

Température ambiante (fonctionnement), côté 2

-40 °C à + 90 °C

Degré de pollution, côté 2

3 selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact, côté 2

CuZn

Placage du contact, côté 2

Ag/Au

Matériau du porteur de contact, côté 2

TPU

Couleur du porteur de contact, côté 2

Noir

Matériau du corps moulé, côté 2

TPU

Couleur du corps moulé, côté 2

Noir

Matériau de la fixation, côté 2

PA

Placage de la fixation, côté 2

Noir

Remarque, côté 2

Ne pas connecter ou déconnecter sous charge

Conforme au RoHS

Oui

Sans halogène

Oui

Résistance aux huiles

Oui

Note de déclassement

Avis de déclassement

Mise à jour et révision

Numéro de révision : 0.35 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.35 Date de révision : 03-02-2025


Report An Error

Références des pièces

Article n° Description de l'élément Longueur de câble
71289 0905 203 302/0,6 M 0.6 m
12534 0905 203 302/3 M 3 m
12535 0905 203 302/5 M 5 m
