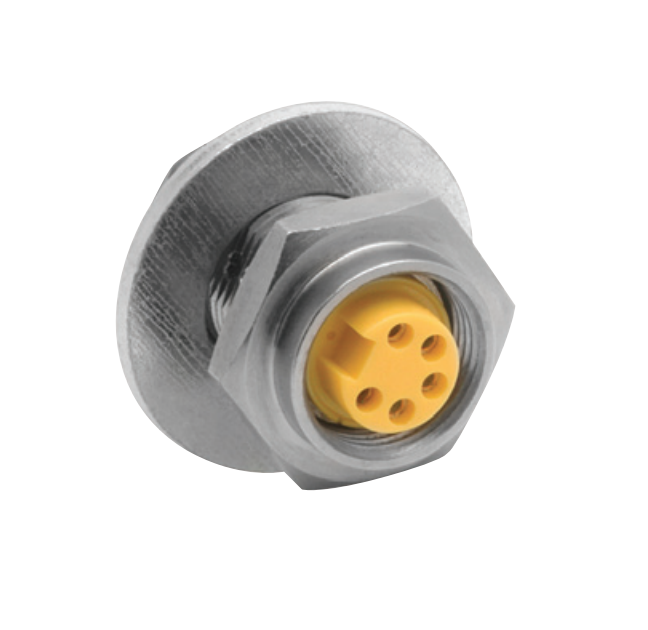

0906 UAC 303

Réceptacle d'alimentation 7/8 po : mâle vers femelle, 5 broches, panneau d'alimentation

Demander un devis

Recevoir des alertes sur les produits

Spécifications

Signaler une erreur

Famille de produits	Connecteur d'alimentation
Sous famille de produits	7/8 pouces
Type de connecteur	Réceptacle
Type de contact/genre	Mâle vers Femelle
Modèle de connecteur	Montage avant, 7/8 - 16UNF-2 Dimension du robinet du panneau A
Nombre de broches	5
Code	A
Blindage	Non blindé
Type de fixation	Fixe, filetage externe vers filetage interne
Tension nominale	600 V
Tension nominale (UL)	600 V
Courant nominal*	8 A
Courant nominal (UL)*	8 A
Température ambiante (fonctionnement)*	-25° C à +90° C
Degré de protection/Indice IP**	IP65, IP67

Matériau de base de contact	CuZn
Placage de contact	Au sur Ag
Matériau du porteur de contact	TPU
Couleur du porteur de contact	JAUNE
Matériau du boîtier	Al, anodisé transparent
Matériau du joint torique	FKM, côté du panneau
Type de fixation, côté 2	7/8 po, Zn, zingué, contre-écrou

Conforme au RoHS	Oui

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Degré de protection et indice IP selon la norme d'essai CEI 60529 en utilisant un produit d'accouplement de Lumberg Automation
Note	Ne pas connecter/déconnecter sous charge

Ressources

Catalogues

Connecteurs d'alimentation industriels

Livres blancs

Branchement et production

Informations techniques

0906 UAC 303, drawing.png

0906 UAC 303, wiring.png
