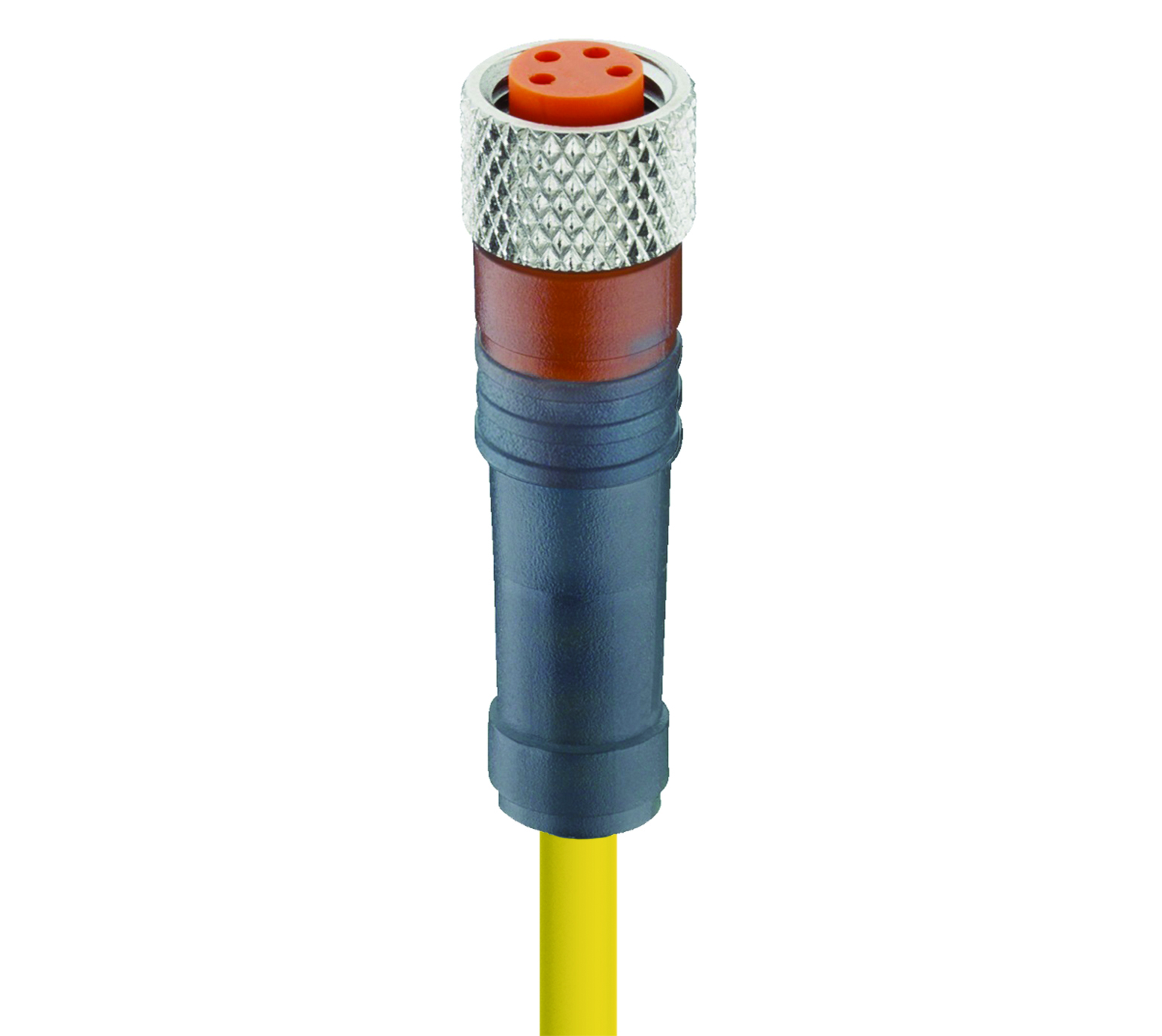

Série G -RKMV 4-377

Cordon d'alimentation simple pour capteur/actionneur standard M8 : femelle, droit, 4 broches, codage A, corps translucide, 30 V CA/CC, 4 A ; câble jaune PUR, 4 fils, 0,34 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

Famille de produits	Connecteurs pour capteurs et actionneurs
Côté 1 Sous-famille de produits	M8 standard
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Femelle
Modèle de connecteur	Droit
Nombre de broches	4
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Écrou de couplage
Tension nominale	30 V
Tension nominale (UL)	30 V AC/DC
Tension nominale d'impulsion	0,8 kV
Tension de fonctionnement	30 V AC/DC
Courant nominal	4 A
Courant nominal (UL)*	4 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Température de fonctionnement (UL)	max. + 70 °C
Degré de protection/Indice IP**	IP65, IP67, IP69K
Modèle standard	CEI 61076-2-104
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	TPU
Couleur du porteur de contact	Orange
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	TPU
Couleur du corps moulé	Translucide
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau du joint torique	FKM, vert

Circuit

Couple de serrage (fixation)	M 8x1 : 30 Ncm, serrage à la main

Données du câble

Numéro du câble	377
Taille du conducteur	0.34 mm²
Nombre de fils	4
Rayon de courbure minimal (inst. fixe)	˃ 10 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	jaune mat
Diamètre D du câble	ø 4,70 ± 0,15 mm
Matériau d'isolation des fils	PP
Diamètre du fil isolé	ø1.25 mm
Température ambiante (installation fixe)	- 50 °C - + 80 °C
Température ambiante (installation flexible)	- 25 °C - + 80 °C
Température ambiante (installation avec chaîne d'entraînement)	max. + 60 °C
Type de câble UL	AWM : 20549
Classe d'inflammabilité (gaine du câble)	DIN EN 50265-2-2, VDE 0482-265-2-2, CEI 60332-2-2, CSA FT2
Caractéristiques de câble	Principalement sans diffusion de plastifiant ; exclusion du PVC et du silicone ; bonne résistance aux produits chimiques et aux huiles ; bonne résistance aux microbes et à l'hydrolyse ; flexibilité au froid ; le câble répond aux exigences DA 6 en termes d'applications dynamiques

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	DIN EN 50267-2-1, CEI 60754-1, VDE 0482-267
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.
