Série G -RKMW 5-507

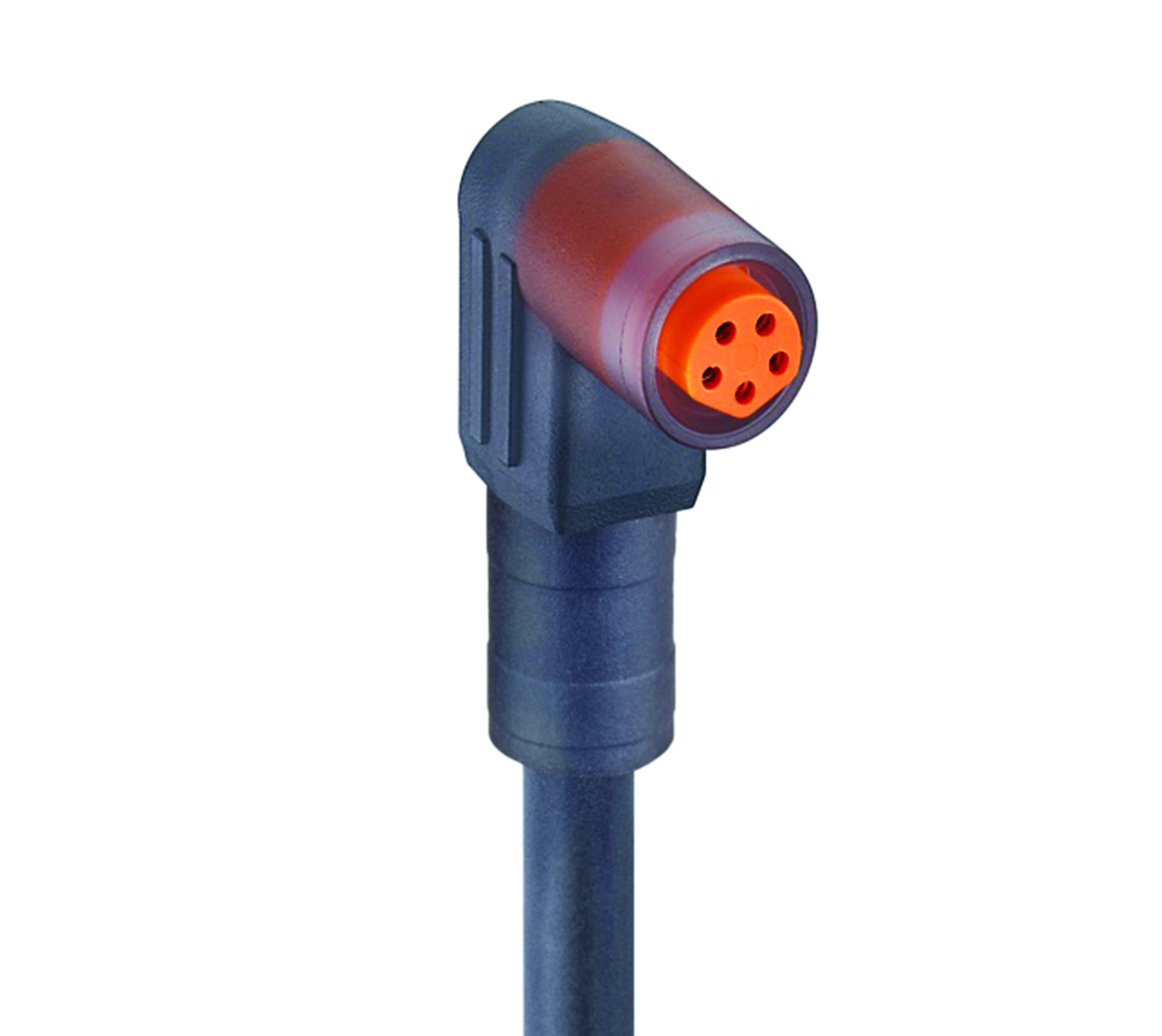

Cordon d'alimentation simple pour capteur/actionneur encliquetable M8 : femelle, coudé, 5 broches, codage B, corps translucide, 50 V CA / 60 V CC, 3 A ; câble noir en PVC, 5 fils, 0,25 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
brown	white	blue	black	grey

Famille de produits	Connecteurs pour capteurs et actionneurs
Côté 1 Sous-famille de produits	M8 à encliqueter
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Femelle
Modèle de connecteur	Coudé
Nombre de broches	5
Code, côté 1	B
Type de blindage	Non blindé
Type de fixation	Fermeture par encliquetage
Tension nominale	60 V
Tension nominale (UL)	30 V AC/DC
Tension nominale d'impulsion	0,8 kV
Tension de fonctionnement	50 V AC/60 V DC
Courant nominal	3 A
Courant nominal (UL)*	3 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Température de fonctionnement (UL)	max. + 75 °C
Degré de protection/Indice IP**	IP65
Modèle standard	CEI 61076-2-104
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	II selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PA 66 GF
Couleur du porteur de contact	Orange
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	TPU
Couleur du corps moulé	Translucide
Classe d'inflammabilité (corps moulé)	UL 94 HB
Placage de la fixation	En plaqué nickel

Données du câble

Numéro du câble	507
Taille du conducteur	0.25 mm²
Nombre de fils	5
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	PVC
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 5.0 ± 0,20 mm
Matériau d'isolation des fils	PVC
Diamètre du fil isolé	ø 1.22 ± 0,10 mm
Température ambiante (installation fixe)	- 40 - + 90 °C (UL: + 80 °C)
Température ambiante (installation flexible)	- 5 - + 90 °C (UL: + 80 °C)
Type de câble UL	AWM : 2464
Classe d'inflammabilité (gaine du câble)	CEI 60332-1-2

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Information

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
934884013	RKMW 5-507/2 M	2 m
934884014	RKMW 5-507/5 M	5 m
934884015	RKMW 5-507/10 M	10 m
934884016	RKMW 5-507/15 M	15 m
934884017	RKMW 5-507/20 M	20 m
934884018	RKMW 5-507/25 M	25 m
