Numéro de produit : RKTS 5-RKTS 5-298

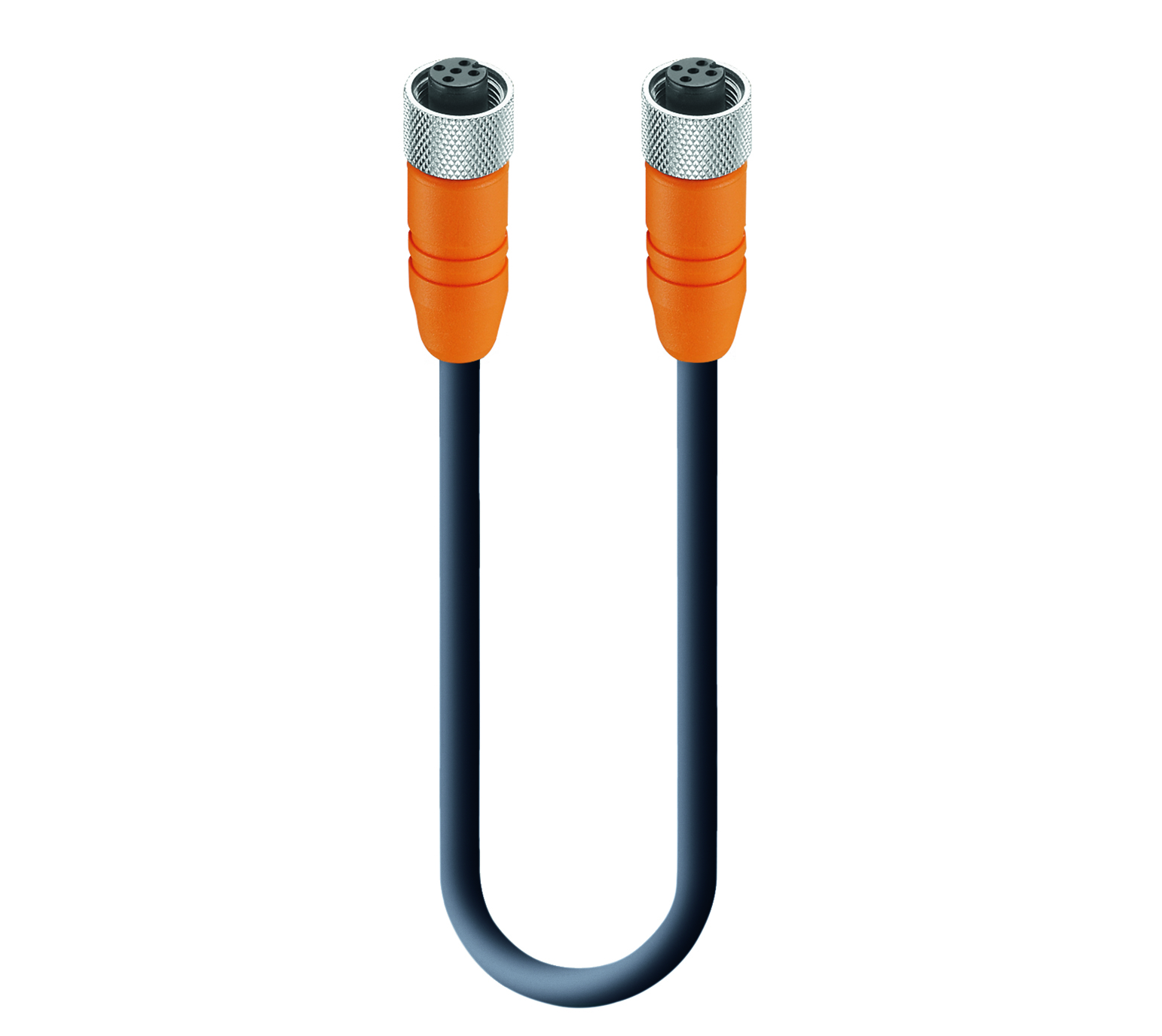

Cordon à double extrémité pour capteur/actionneur : connecteur femelle droit code A orange 5 broches M12 Connecteur standard vers connecteur femelle droit code A orange 5 broches M12. Connecteur standard, blindé, 50 V AC / 60 V DC, 4 A ; câble en polyuréthane noir, 5 fils, 0,34 mm²

Cordon à double extrémité pour capteur/actionneur : connecteur femelle droit code A orange 5 broches M12 Connecteur standard vers connecteur femelle droit code A orange 5 broches M12. Connecteur standard, blindé, 50 V AC / 60 V DC, 4 A ; câble en polyuréthane noir, 5 fils, 0,34 mm²

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
RKTS 5-RKTS 5-298
  • RKTS 5-RKTS 5-298
1 sur 1

Spécifications

Signaler une erreur

Vue de face côté 1

Broche 1 Broche 2 Broche 3 Broche 4 Broche 5
marron blanc bleu noir gris

Vue de face côté 2

Broche 1 Broche 2 Broche 3 Broche 4 Broche 5
marron blanc bleu noir gris

Famille de produits

Connecteurs pour capteurs et actionneurs

Type de connecteur

Cordon, deux extrémités

Blindage

Blindé

Tension nominale

60 V

Tension nominale (UL)

250 V AC

Tension nominale d'impulsion

1,5 kV

Tension de fonctionnement

50 V AC / 60 V DC

Courant nominal*

4 A

Courant nominal (UL)*

4 A

Sous famille de produits

M12 Standard

Type de contact/genre

Femelle

Modèle de connecteur

Droit

Type de fixation

Écrou de couplage

Nombre de broches

5

Code

A

Résistance de contact

≤ 10 mOhm

Résistance d'isolement

˃ 10^9 Ohm

Cycles d'accouplement

≤ 100

Température ambiante (fonctionnement)*

- 40° C - + 90° C

Température de fonctionnement (UL)

+ 50° C max.

Degré de protection/Indice IP**

IP65, IP67, IP69K

Modèle standard

IEC 61076-2-101

Degré de pollution

3 conformément à la norme DIN EN 60664-1 (VDE 0110-1)

Catégorie de surtension

III conformément à la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact

CuSn

Placage de contact

Cu/Au

Matériau du porteur de contact

PA

Couleur du porteur de contact

Noir

Classe d'inflammabilité (porteur de contact)

UL 94 V-0

Matériau du corps moulé

TPU

Couleur du corps moulé

Orange

Classe d'inflammabilité (corps moulé)

UL 94 HB

Matériau de la fixation

CuZn

Placage de la fixation

En plaqué nickel

Matériau de blindage

CuZn, étamé

Matériau du joint torique

FKM, vert

Couple de serrage (fixation)

M 12 x 1 : (50-60) Ncm, serré à la main

Note

Ne pas connecter ou déconnecter sous charge.

Numéro du câble

298

Taille du conducteur

0,34 mm²

Nombre de fils

5

Rayon de courbure minimal (inst. fixe)

˃ 5 x D

Rayon de courbure minimal (inst. flexible)

˃ 10 x D

Cycles (courbure)

˃ 2 M

Matériau du conducteur

Cu

Matériau de la gaine du câble

PUR

Couleur de l'enveloppe du câble

noir

Diamètre D du câble

ø 5,85 ± 0,15 mm

Matériau d'isolation des fils

PP

Diamètre du fil isolé

ø 1,30 mm

Blindage complet (câble)

maillage métallique

Température ambiante (installation fixe)

- 50° C - + 80° C

Température ambiante (installation flexible)

- 25° C - + 80° C

Température ambiante (installation avec chaîne d'entraînement)

- 25° C - + 60° C

Type de câble UL

AWM : 20549

Classe d'inflammabilité (gaine du câble)

DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2

Caractéristiques de câble

Bonne résistance aux microbes et à l'hydrolyse ; principalement sans diffusion de plastifiant ; exclusion du PVC et du silicone ; exempt de substances perturbant le mouillage de la laque ; flexibilité à froid

Sous-famille de produit, côté 2

M12 Standard

Type de contact/genre, côté 2

Femelle

Modèle du connecteur, côté 2

Droit

Type de fixation, côté 2

Écrou de couplage

Nombre de broches, côté 2

5

Codage​​​​​​​, côté 2

A

Résistance de contact, côté 2

≤ 10 mOhm

Résistance d'isolement, côté 2

˃ 10^9 Ohm

Cycles d'accouplement, côté 2

≤ 100

Température ambiante (fonctionnement), côté 2*

- 40° C - + 90° C

Température de fonctionnement (UL), côté 2

+ 50° C max.

Degré de protection/indice IP, côté 2**

IP65, IP67, IP69K

Modèle standard, coté 2

IEC 61076-2-101

Degré de pollution, côté 2

3 conformément à la norme DIN EN 60664-1 (VDE 0110-1)

Catégorie de surtension, côté 2

III conformément à la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact, côté 2

CuSn

Dépôt par contact, côté 2

Cu/Au

Matériau du porteur de contact, côté 2

PA

Couleur du porteur de contact, côté 2

Noir

Classe d'inflammabilité (porteur de contact), côté 2

UL 94 V-0

Matériau du corps moulé, côté 2

TPU

Couleur du corps moulé, côté 2

Orange

Classe d'inflammabilité (corps moulé), côté 2

UL 94 HB

Matériau de la fixation, côté 2

CuZn

Placage de fixation, côté 2

En plaqué nickel

Matériau de blindage, côté 2

CuZn, étamé

Matériau du joint torique, côté 2

FKM, vert

Couple de serrage (fixation), côté 2

M 12 x 1 : (50-60) Ncm, serré à la main

Fichier UL

E315587

UL

UL 2238 ; cURus

Conforme au RoHS

oui

Sans halogène

DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1

Degré de protection/Note de l'indice IP

** S'il est monté et fermé avec le connecteur automatique Hirschmann/Lumberg.

Note de déclassement

Avis de déclassement

Degré de protection/Note de l'indice IP

** S'il est monté et fermé avec le connecteur automatique Hirschmann/Lumberg.

Note de déclassement

Avis de déclassement

Références des pièces

Article n° Description de l'élément Longueur de câble
6436 RKTS 5-RKTS 5-298/10 M 10 m
