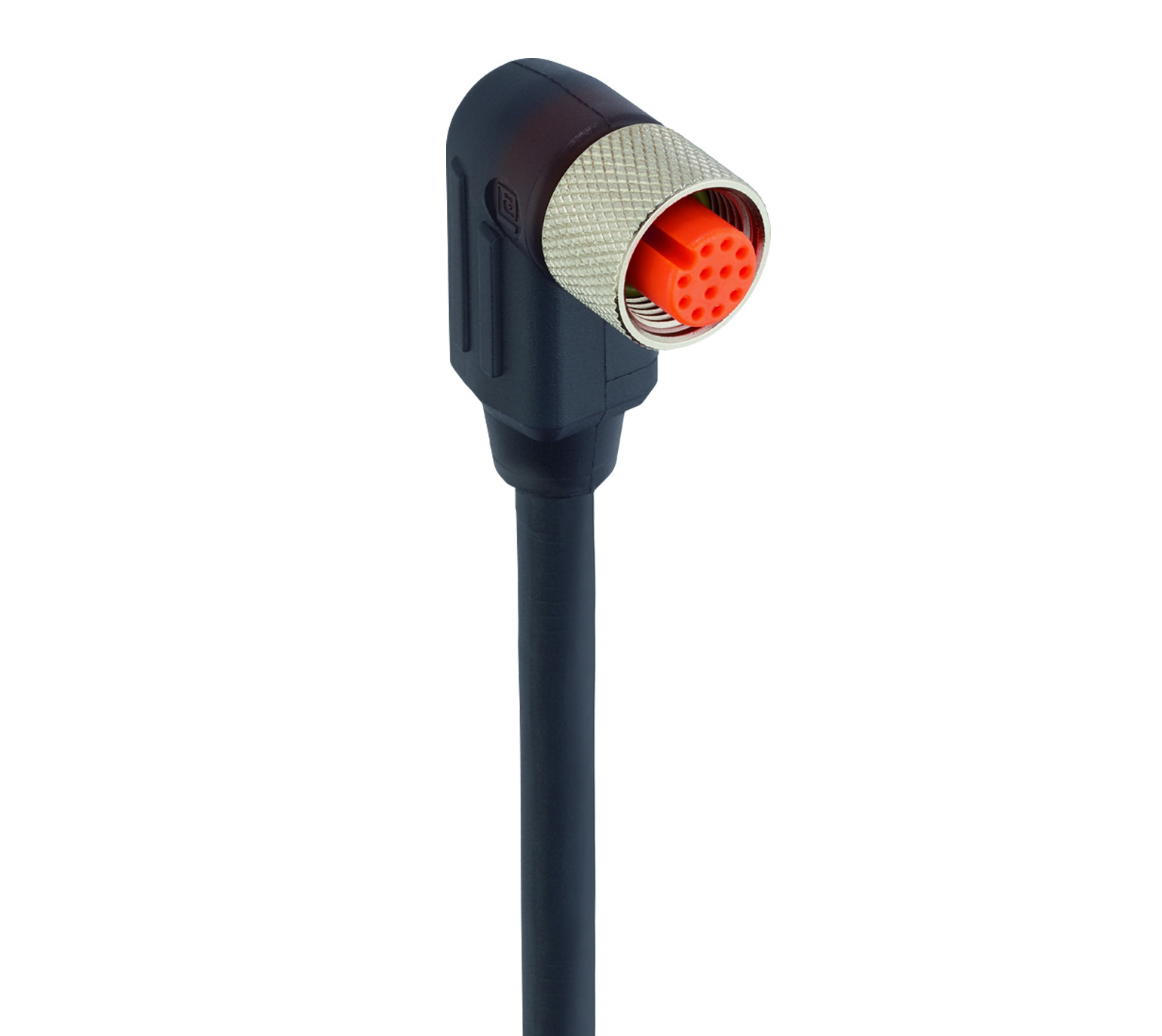

Série G -RKWT 12-346

Cordon d'alimentation simple pour capteur/actionneur standard M12 : femelle, coudé, 12 broches, codage A, corps translucide, 30 V CA/CC, 1,5 A ; câble PUR noir, 12 fils, 0,25 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12
brown	blue	white	green	pink	yellow	black	grey	red	purple	grey-pink	red-blue

Famille de produits	Connecteurs pour capteurs et actionneurs
Côté 1 Sous-famille de produits	M12 standard
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Femelle
Modèle de connecteur	Coudé
Nombre de broches	12
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Écrou de couplage
Tension nominale	30 V
Tension nominale d'impulsion	0,8 kV
Tension de fonctionnement	30 V AC/DC
Courant nominal	1.5 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 25 °C - + 90 °C
Degré de protection/Indice IP**	IP65, IP67
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PBT
Couleur du porteur de contact	Orange
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	TPU
Couleur du corps moulé	Translucide
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau du joint torique	FKM, vert

Circuit

Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main

Données du câble

Numéro du câble	346
Taille du conducteur	0.25 mm²
Nombre de fils	12
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 2 M
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	noir mat similaire RAL 9005
Diamètre D du câble	ø 6,40 ± 0,20 mm
Matériau d'isolation des fils	PP
Diamètre du fil isolé	ø 1,20 ± 0,05 mm
Température ambiante (installation fixe)	- 50 °C - + 80 °C
Température ambiante (installation flexible)	- 25 °C - + 80 °C
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM : 20549
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-2-2, VDE 0482-332-2-2, CEI 60332-2-2, CSA FT-2
Caractéristiques de câble	Bonne résistance aux microbes et à l'hydrolyse ; principalement sans diffusion de plastifiant ; exclusion du PVC et du silicone ; exempt de substances perturbant le mouillage de la laque ; flexibilité à froid

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	DIN EN 50267-2-1, CEI 60754-1, VDE 0482-267-2-1
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.
Caractéristiques du produit	Très bonne résistance aux huiles, aux liquides de refroidissement, aux lubrifiants ainsi qu'aux émulsions , Durabilité de la chaîne porte-câbles , Très bonne résistance aux vibrations et aux chocs

Historique

Mise à jour et révision	Numéro de révision : 0.47 Date de révision : 03-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.47 Date de révision : 03-02-2025

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble	Courant nominal
934627001	RKWT 12-346/1 M	1 m	1.5 A
934627002	RKWT 12-346/1,5 M	1.5 m	1.5 A
934627003	RKWT 12-346/10 M	10 m	1.5 A
934627004	RKWT 12-346/15 M	15 m	1.5 A
934627005	RKWT 12-346/2 M	2 m	1.5 A
934627006	RKWT 12-346/20 M	20 m	1.5 A
934627007	RKWT 12-346/3 M	3 m	1.5 A
934627008	RKWT 12-346/30 M	30 m	1.5 A
934627009	RKWT 12-346/5 M	5 m	1.5 A
6969	RKWT 12-346/25 M	25 m	1.5 A
19713	RKWT 12-346/0,3 M		1.5 A
19716	RKWT 12-346/4 M		1.5 A
