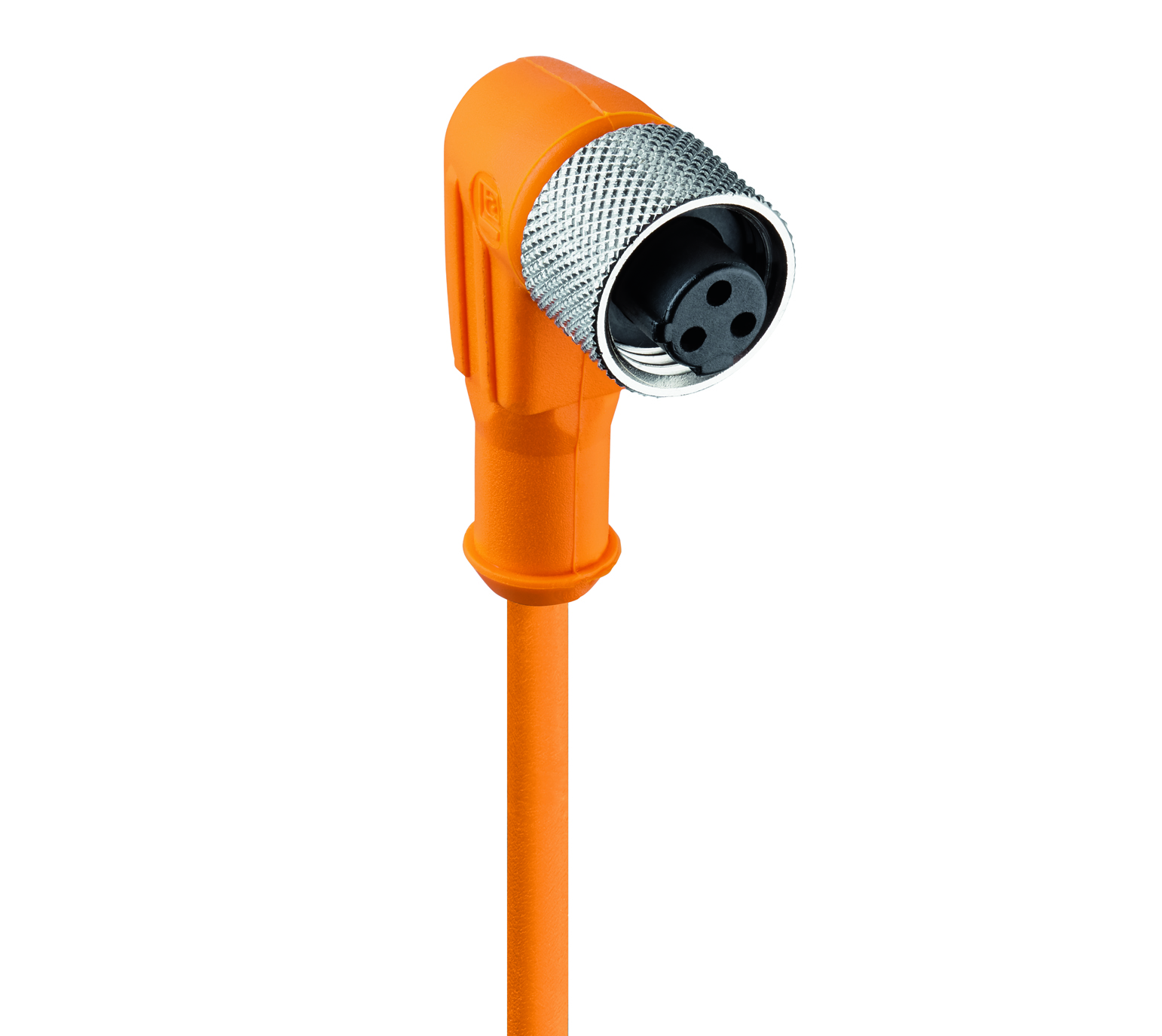

Série G - RKWT 3U-12-19

Cordon d'alimentation simple pour capteur/actionneur standard M12 : femelle, coudé, 3 broches, codage U, corps orange, 230 V CA/CC, 4 A ; câble orange en PVC, 3 fils, 0,50 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3
green-yellow	black	blue

Famille de produits	Connecteurs pour capteurs et actionneurs
Côté 1 Sous-famille de produits	M12 standard
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Femelle
Modèle de connecteur	Coudé
Nombre de broches	3
Code, côté 1	U (M12)
Type de blindage	Non blindé
Type de fixation	Écrou de couplage
Tension nominale	250 V
Tension nominale (UL)	250 V AC
Tension nominale d'impulsion	2,5 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	4 A
Courant nominal (UL)*	4 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Température de fonctionnement (UL)	max. + 50 °C
Degré de protection/Indice IP**	IP65, IP67
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	II selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	TPU
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	TPU
Couleur du corps moulé	Orange
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau du joint	FKM

Circuit

Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main

Données du câble

Numéro du câble	019
Taille du conducteur	0.5 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	PVC de classe 43
Couleur de l'enveloppe du câble	orange
Diamètre D du câble	ø 5.5 ± 0,2 mm
Matériau d'isolation des fils	PVC de classe 43
Diamètre du fil isolé	ø1.60 mm
Température ambiante (installation fixe)	- 40 °C - + 90 °C
Température ambiante (installation flexible)	+ 5 °C - + 90 °C
Type de câble UL	AWM : 2654
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL VW-1
Caractéristiques de câble	Exempt de substances perturbant le mouillage de la peinture ; exclusion de silicone

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.
Caractéristiques du produit	Très bonne résistance aux vibrations et aux chocs
