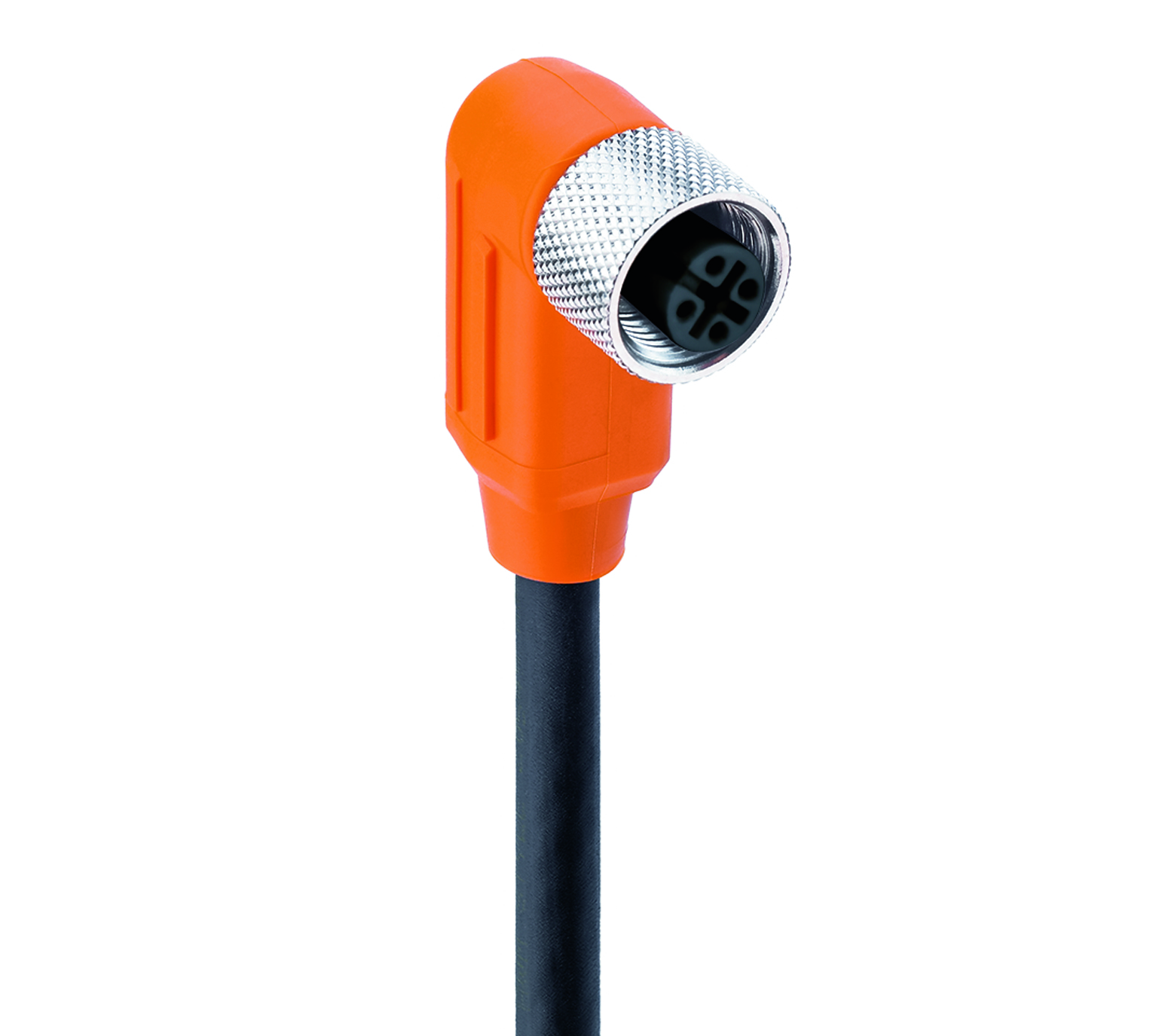

Série G - RKWTS 4-288

Cordon d'alimentation simple pour capteur/actionneur standard M12 : femelle, coudé, 4 broches, codage A, blindé, corps orange, 50 V CA / 60 V CC, 4 A ; câble PUR noir, 4 fils, 0,34 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

Famille de produits	Connecteurs pour capteurs et actionneurs
Côté 1 Sous-famille de produits	M12 standard
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Femelle
Modèle de connecteur	Coudé
Nombre de broches	4
Code, côté 1	A
Type de blindage	Blindé
Type de fixation	Écrou de couplage
Tension nominale	60 V
Tension nominale (UL)	250 V AC
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	50 V AC/60 V DC
Courant nominal	4 A
Courant nominal (UL)*	4 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Température de fonctionnement (UL)	max. + 50 °C
Degré de protection/Indice IP**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PA
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	TPU
Couleur du corps moulé	Orange
Classe d'inflammabilité (corps moulé)	UL 94 V-2
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau de blindage	Boîtier : GD-Zn, nickelé , Manchon : CuZn, étamé
Matériau du joint torique	FKM, vert

Circuit

Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main

Données du câble

Numéro du câble	288
Taille du conducteur	0.34 mm²
Nombre de fils	4
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 5 M
Cycles (Torsion)	˃ 1 M @ ± 180 °/1 m
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 5,50 ± 0,20 mm
Matériau d'isolation des fils	PP
Diamètre du fil isolé	ø1.30 mm
Blindage complet (câble)	maillage métallique
Température ambiante (installation fixe)	- 50 °C - + 80 °C
Température ambiante (installation flexible)	- 25 °C - + 80 °C
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM : 20549
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-2-2, VDE 0482-332-2-2, CEI 60332-2-2, CSA FT-2
Caractéristiques de câble	Exempt de substances perturbant le mouillage de la peinture ; bonne résistance aux microbes et à l'hydrolyse ; principalement exempt de diffusion de plastifiants ; exempt de PVC et de silicone ; flexibilité à froid

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	DIN EN 50267-2-1, CEI 60754-1, VDE 0482-267-2-1
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Historique

Mise à jour et révision	Numéro de révision : 0.71 Date de révision : 03-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.71 Date de révision : 03-02-2025

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble	Courant nominal
5595	RKWTS 4-288/40 M	40 m	4 A
934703009	RKWTS 4-288/10 M	10 m	4 A
934703010	RKWTS 4-288/15 M	15 m	4 A
934703011	RKWTS 4-288/2 M	2 m	4 A
934703012	RKWTS 4-288/20 M	20 m	4 A
934703013	RKWTS 4-288/30 M	30 m	4 A
934703014	RKWTS 4-288/5 M	5 m	4 A
934703015	RKWTS 4-288/6 M	6 m	4 A
9424	RKWTS 4-288/100 M	100 m	4 A
13525	RKWTS 4-288/150 M	150 m	4 A
8129	RKWTS 4-288/25 M	25 m	4 A
6778	RKWTS 4-288/35 M	35 m	4 A
14911	RKWTS 4-288/45 M	45 m	4 A
8771	RKWTS 4-288/50 M	50 m	4 A
9276	RKWTS 4-288/60 M	60 m	4 A
15908	RKWTS 4-288/70 M	70 m	4 A
8725	RKWTS 4-288/1 M	1 m	4 A
15933	RKWTS 4-288/110 M	110 m	4 A
18341	RKWTS 4-288/125 M	125 m	4 A
17582	RKWTS 4-288/180 M	180 m	4 A
2482	RKWTS 4-288/3 M	3 m	4 A
