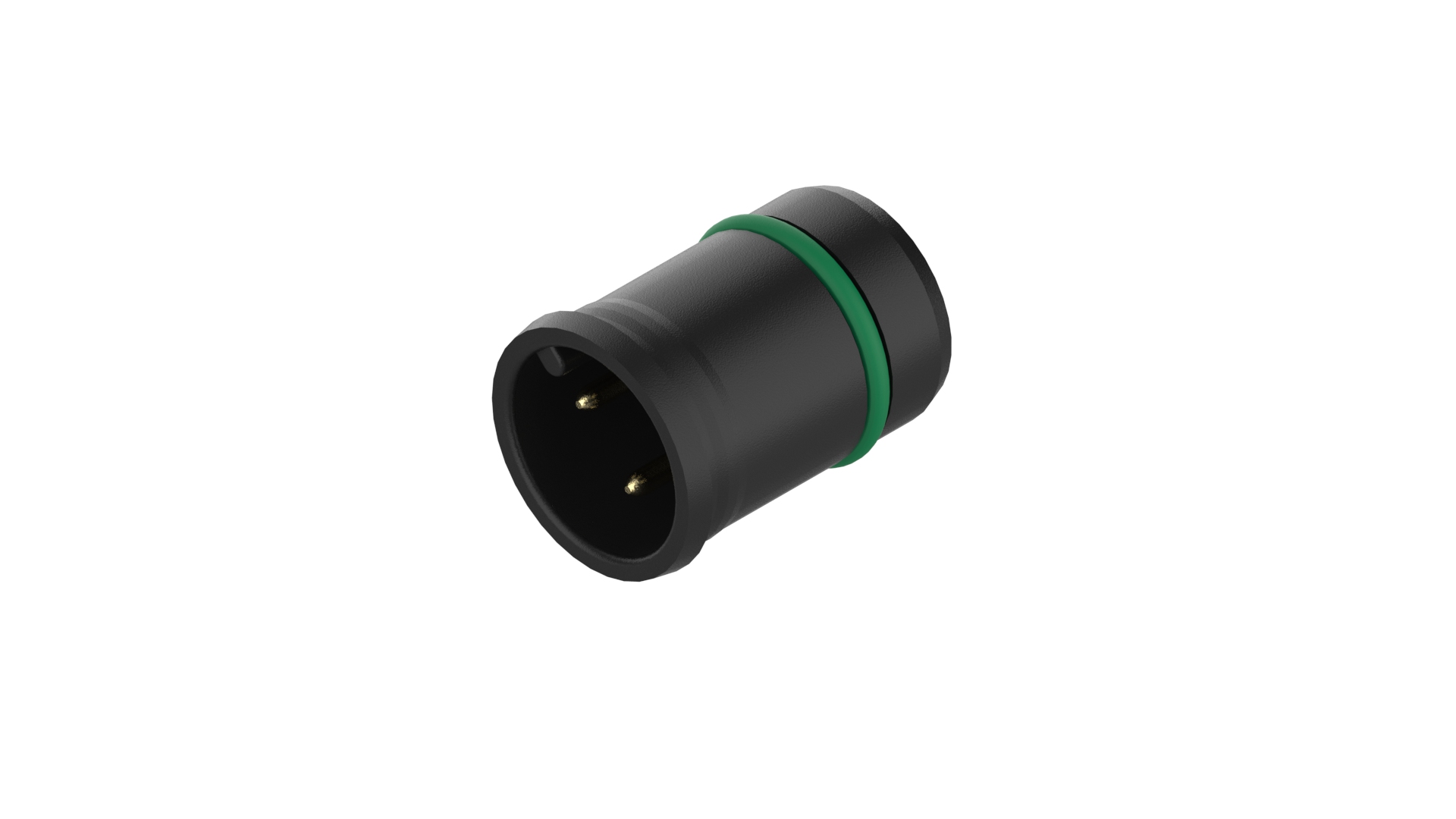

Série G-RSE 4

Connecteur de prise de capteur/actionneur à insertion M12 : mâle, insertion avec joint torique, M12 (côté accouplement), contacts à souder (côté connexion), 4 broches, codage A, non blindé, corps noir, 150 V CA/CC, 4 A

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face

Famille de produits	Connecteurs pour capteurs et actionneurs
Côté 1 Sous-famille de produits	M12 à ajouter
Côté d'accouplement	M12
Côté de connexion	Contacts à souder
Type de connecteur	Réceptacle
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	insertion avec joint torique
Nombre de broches	4
Code, côté 1	A
Tension nominale	150 V
Tension nominale (UL)	AWG 22&24 : 300 V CA/CC ; AWG 26 : 30 V CA/CC
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	150 V AC/DC
Courant nominal	4 A
Courant nominal (UL)*	AWG 22&24 : 4 A ; AWG 26 : 2 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Type de connexion	Soudage
Section transversale appropriée du conducteur	Fils pleins : 0,22 mm² à 0,75 mm² / Fils étamés : 0,22 mm² à 0,5 mm²
Température ambiante (fonctionnement)*	- 25 °C - + 85 °C
Température de fonctionnement (UL)	max. + 50 °C
Degré de protection/Indice IP**	IP65, IP67
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	II selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PA
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Enrobé	Non
Matériau du joint torique	FKM

Autorisations

Fichier UL	E315587
UL	cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Notes

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	* uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg. En ce qui concerne l'installation, l'étanchéité doit être assurée par des mesures appropriées.
Note	Le connecteur femelle est structurellement conçu pour être utilisé dans les produits IP67. Pour obtenir cette classe de protection, l'emplacement estimé doit être conçu en conséquence. Pour plus de détails, voir IEC 61076-2-101.
Remarque UL	Le connecteur femelle est structurellement conçu pour être utilisé dans des produits IP67. Pour obtenir cette classe de protection, l'emplacement estimé doit être conçu en conséquence. Pour plus de détails, voir IEC 61076-2-101
