Série G -RSM 3-06

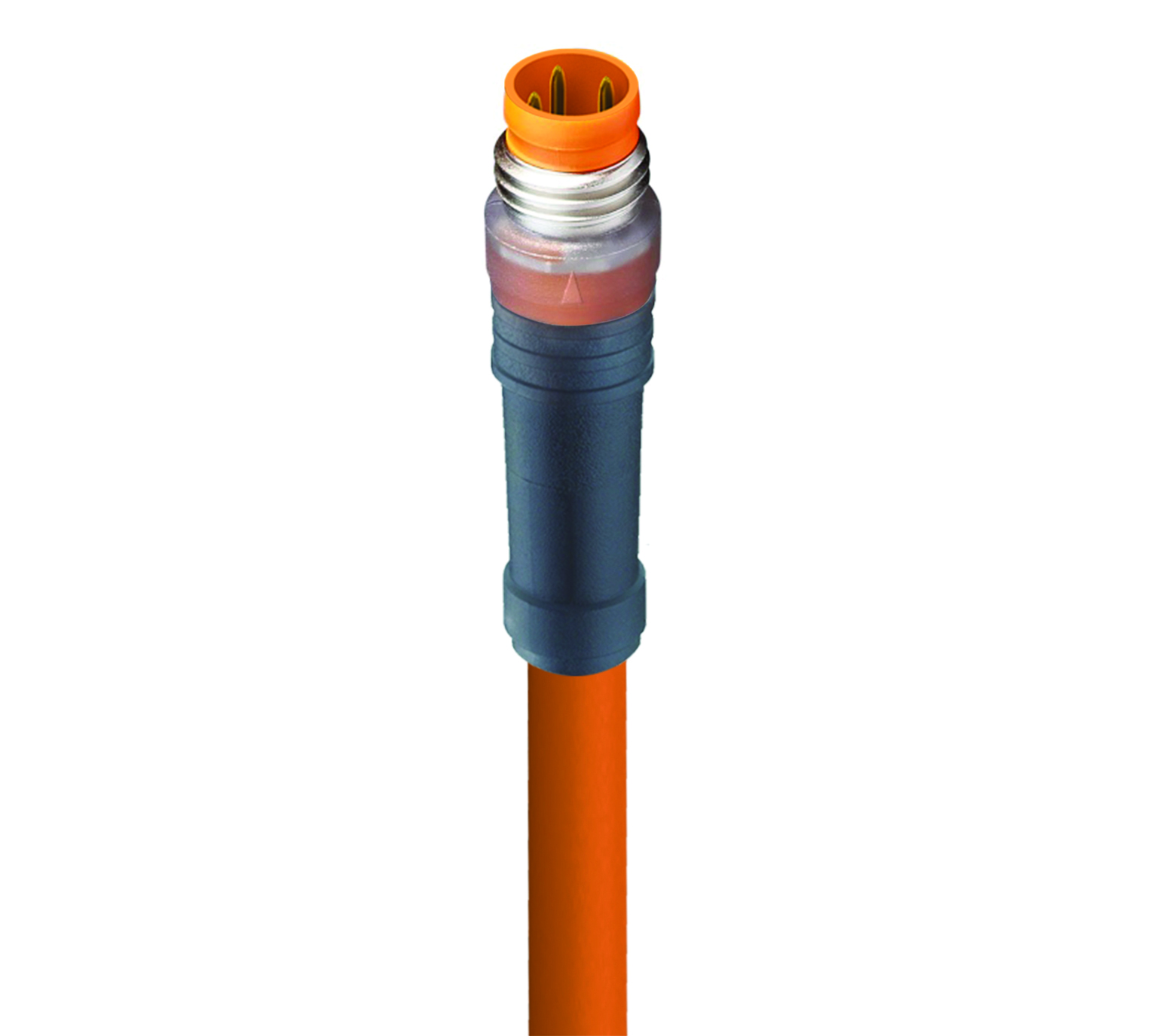

Cordon d'alimentation simple pour capteur/actionneur encliquetable M8 : mâle, droit, 3 broches, codage A, corps translucide, 50 V CA / 60 V CC, 4 A ; câble orange en PVC, 3 fils, 0,34 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 3	Pin 4
brown	blue	black

Famille de produits	Connecteurs pour capteurs et actionneurs
Côté 1 Sous-famille de produits	M8 à encliqueter
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Nombre de broches	3
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Verrouillage par encliquetage et vissage
Tension nominale	60 V
Tension nominale (UL)	30 V AC/DC
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	50 V AC/60 V DC
Courant nominal	4 A
Courant nominal (UL)*	4 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Température de fonctionnement (UL)	max. + 70 °C
Degré de protection/Indice IP**	IP65 (en combinaison avec un connecteur femelle M8 Snap-In) ; IP65, IP67 (en combinaison avec un connecteur femelle M8 standard)
Modèle standard	CEI 61076-2-104
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	TPU
Couleur du porteur de contact	Orange
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	TPU
Couleur du corps moulé	Translucide
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel

Données du câble

Numéro du câble	006
Taille du conducteur	0.34 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 1 M
Matériau conducteur	Cu
Matériau de la gaine du câble	PVC
Couleur de l'enveloppe du câble	orange
Diamètre D du câble	ø 5,0 ± 0,2 mm
Matériau d'isolation des fils	PVC
Diamètre du fil isolé	ø1.50 mm
Température ambiante (installation fixe)	- 40 °C - + 90 °C (UL : + 80 °C)
Température ambiante (installation flexible)	+ 5 °C - + 90 °C (UL : + 80 °C)
Température ambiante (installation avec chaîne d'entraînement)	+ 5 °C - + 60 °C
Type de câble UL	AWM : 2464
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL VW-1
Caractéristiques de câble	Exempt de substances perturbant le mouillage de la peinture ; exclusion du silicone

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Information

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.
