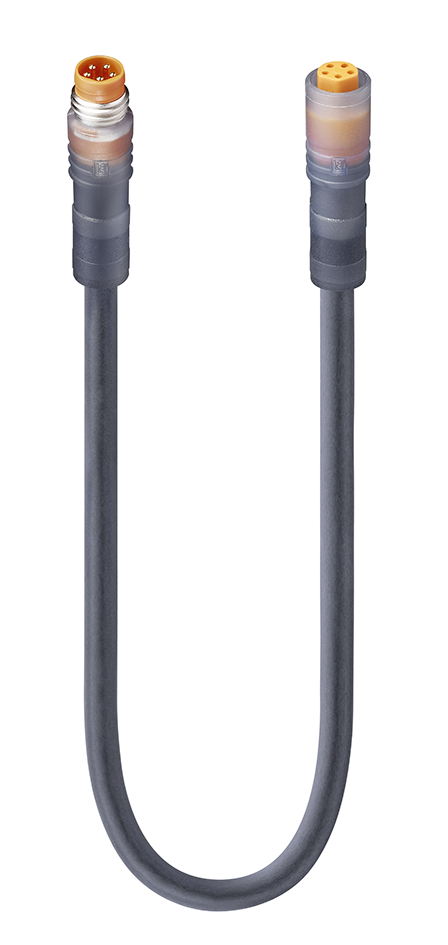

Série G - RSM 5-RKM 5-507

Câble double capteur/actionneur : connecteur M8 droit translucide à 5 broches, codage B, mâle vers connecteur M8 droit translucide à 5 broches, codage B, femelle, 50 V CA / 60 V CC, 3 A ; câble noir en PVC, 5 fils, 0,25 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face côté 1

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
brown	white	blue	black	grey

Vue de face côté 2

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
brown	white	blue	black	grey

Famille de produits	Connecteurs pour capteurs et actionneurs
Type de connecteur	Cordon, deux extrémités
Type de blindage	Non blindé
Tension nominale	60 V
Tension nominale (UL)	30 V AC/DC
Tension nominale d'impulsion	0,8 kV
Tension de fonctionnement	50 V AC/60 V DC
Courant nominal	3 A
Courant nominal (UL)*	3 A

Données techniques côté 1

Côté 1 Sous-famille de produits	M8 à encliqueter
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Type de fixation	Verrouillage par encliquetage et vissage
Nombre de broches	5
Code, côté 1	B
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Température de fonctionnement (UL)	max. + 75 °C
Degré de protection/Indice IP**	IP65 (en combinaison avec un connecteur femelle M8 Snap-In) ; IP65, IP67 (en combinaison avec un connecteur femelle M8 standard)
Modèle standard	CEI 61076-2-104
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	II selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PA 66 GF
Couleur du porteur de contact	Orange
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	TPU
Couleur du corps moulé	Translucide
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Note	Ne pas connecter ou déconnecter sous charge.

Données du câble

Numéro du câble	507
Taille du conducteur	0.25 mm²
Nombre de fils	5
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	PVC
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 5.0 ± 0,20 mm
Matériau d'isolation des fils	PVC
Diamètre du fil isolé	ø 1.22 ± 0,10 mm
Température ambiante (installation fixe)	- 40 - + 90 °C (UL: + 80 °C)
Température ambiante (installation flexible)	- 5 - + 90 °C (UL: + 80 °C)
Type de câble UL	AWM : 2464
Classe d'inflammabilité (gaine du câble)	CEI 60332-1-2

Données techniques côté 2

Côté 2 Sous-famille de produits	M8 à encliqueter
Côté 2 Type de contact/genre	Femelle
Modèle de connecteur, côté 2	Droit
Type de fixation, côté 2	Fermeture par encliquetage
Nombre de broches, côté 2	5
Code, côté 2	B
Résistance de contact, côté 2	≤ 10 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	≤ 100
Température ambiante (fonctionnement), côté 2	- 40 °C - + 90 °C
Température de fonctionnement (UL), côté 2	max. + 75 °C
Degré de protection/indice IP, côté 2**	IP65
Modèle standard, coté 2	CEI 61076-2-104
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension, côté 2	II selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	CuZn
Placage du contact, côté 2	Cu/Au
Matériau du porteur de contact, côté 2	PA 66 GF
Couleur du porteur de contact, côté 2	Orange
Classe d'inflammabilité (porteur de contact), côté 2	UL 94 V-0
Matériau du corps moulé, côté 2	TPU
Couleur du corps moulé, côté 2	Translucide
Classe d'inflammabilité (corps moulé), côté 2	UL 94 HB

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement

Information

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
934894009	RSM 5-RKM 5-507/0,3 M	0.3 m
934894010	RSM 5-RKM 5-507/0,6 M	0.6 m
934894011	RSM 5-RKM 5-507/1 M	1 m
934894012	RSM 5-RKM 5-507/2 M	2 m
934894013	RSM 5-RKM 5-507/3 M	3 m
934894014	RSM 5-RKM 5-507/5 M	5 m
934894015	RSM 5-RKM 5-507/10 M	10 m
934894016	RSM 5-RKM 5-507/15 M	15 m
