Série G - RSMV 3-RKMV 4-06

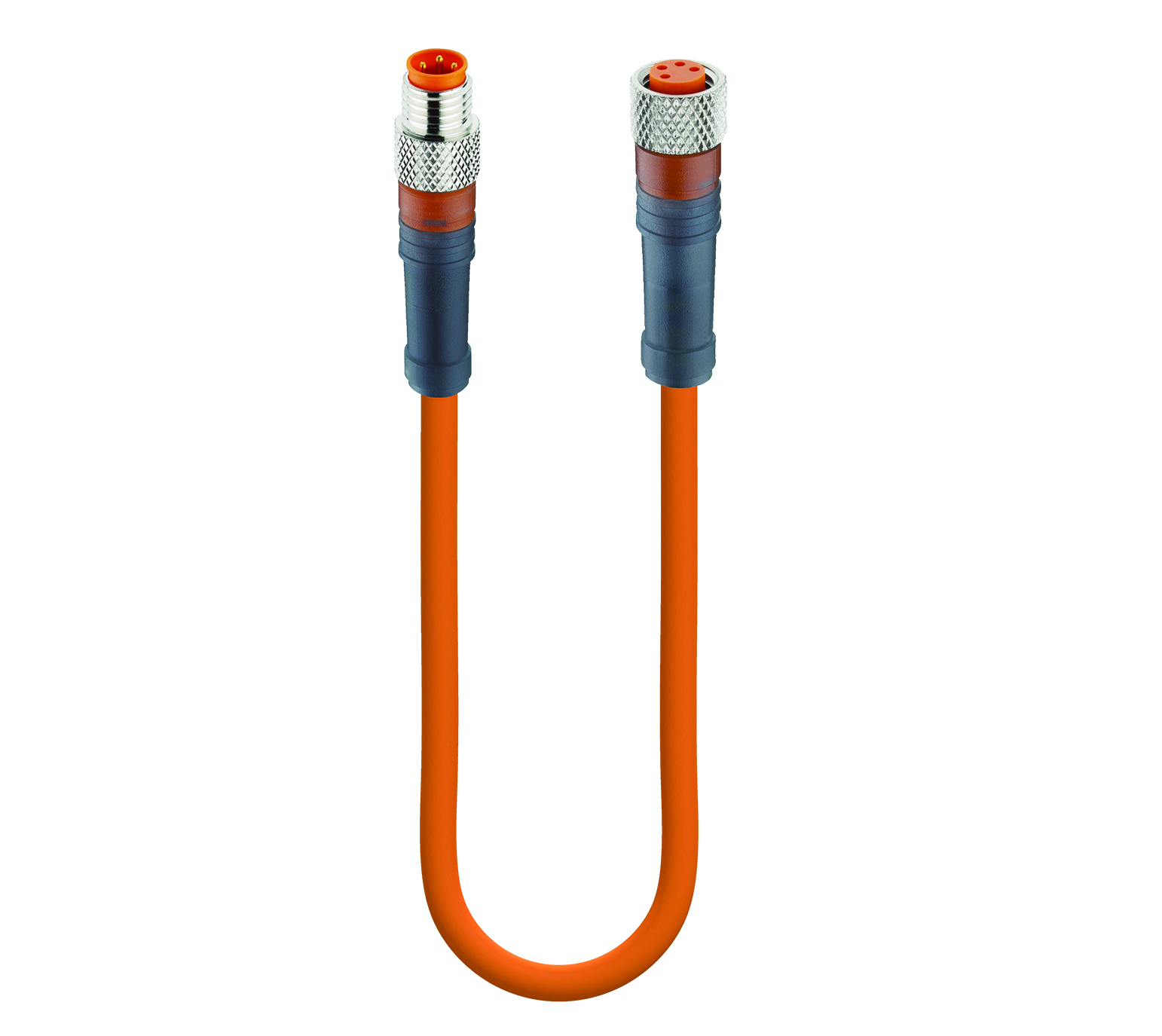

Câble double capteur/actionneur : connecteur standard M8 3 broches translucide mâle droit codé A vers connecteur standard M8 4 broches translucide femelle droit codé A, 30 V CA/CC, 4 A ; câble orange PVC, 3 fils, 0,34 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face côté 1

Pin 1	Pin 3	Pin 4
brown	blue	black

Vue de face côté 2

Pin 1	Pin 2	Pin 3	Pin 4
brown	n.c.	blue	black

Famille de produits	Connecteurs pour capteurs et actionneurs
Type de connecteur	Cordon, deux extrémités
Type de blindage	Non blindé
Tension nominale	30 V
Tension nominale (UL)	30 V AC/DC
Tension nominale d'impulsion	0,8 kV
Tension de fonctionnement	30 V AC/DC
Courant nominal	4 A
Courant nominal (UL)*	4 A

Données techniques côté 1

Côté 1 Sous-famille de produits	M8 standard
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Type de fixation	Vis de couplage
Nombre de broches	3
Code, côté 1	A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Température de fonctionnement (UL)	max. + 70 °C
Degré de protection/Indice IP**	IP65, IP67
Modèle standard	CEI 61076-2-104
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	TPU
Couleur du porteur de contact	Orange
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	TPU
Couleur du corps moulé	Translucide
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Couple de serrage (fixation)	M 8x1 : 30 Ncm, serrage à la main
Note	Ne pas connecter ou déconnecter sous charge.

Données du câble

Numéro du câble	006
Taille du conducteur	0.34 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 1 M
Matériau conducteur	Cu
Matériau de la gaine du câble	PVC
Couleur de l'enveloppe du câble	orange
Diamètre D du câble	ø 5,0 ± 0,2 mm
Matériau d'isolation des fils	PVC
Diamètre du fil isolé	ø1.50 mm
Température ambiante (installation fixe)	- 40 °C - + 90 °C (UL : + 80 °C)
Température ambiante (installation flexible)	+ 5 °C - + 90 °C (UL : + 80 °C)
Température ambiante (installation avec chaîne d'entraînement)	+ 5 °C - + 60 °C
Type de câble UL	AWM : 2464
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL VW-1
Caractéristiques de câble	Exempt de substances perturbant le mouillage de la peinture ; exclusion du silicone

Données techniques côté 2

Côté 2 Sous-famille de produits	M8 standard
Côté 2 Type de contact/genre	Femelle
Modèle de connecteur, côté 2	Droit
Type de fixation, côté 2	Écrou de couplage
Nombre de broches, côté 2	4
Code, côté 2	A
Résistance de contact, côté 2	≤ 10 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	≤ 100
Température ambiante (fonctionnement), côté 2	- 40 °C - + 90 °C
Température de fonctionnement (UL), côté 2	max. + 70 °C
Degré de protection/indice IP, côté 2**	IP65, IP67
Modèle standard, coté 2	CEI 61076-2-104
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension, côté 2	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	CuSn
Placage du contact, côté 2	Cu/Au
Matériau du porteur de contact, côté 2	TPU
Couleur du porteur de contact, côté 2	Orange
Classe d'inflammabilité (porteur de contact), côté 2	UL 94 HB
Matériau du corps moulé, côté 2	TPU
Couleur du corps moulé, côté 2	Translucide
Classe d'inflammabilité (corps moulé), côté 2	UL 94 HB
Matériau de la fixation, côté 2	CuZn
Placage de la fixation, côté 2	En plaqué nickel
Matériau du joint torique, côté 2	FKM, vert
Couple de serrage (fixation), côté 2	M 8x1 : 30 Ncm, serrage à la main

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement
