Numéro de produit: RST 4-RKT 4-251

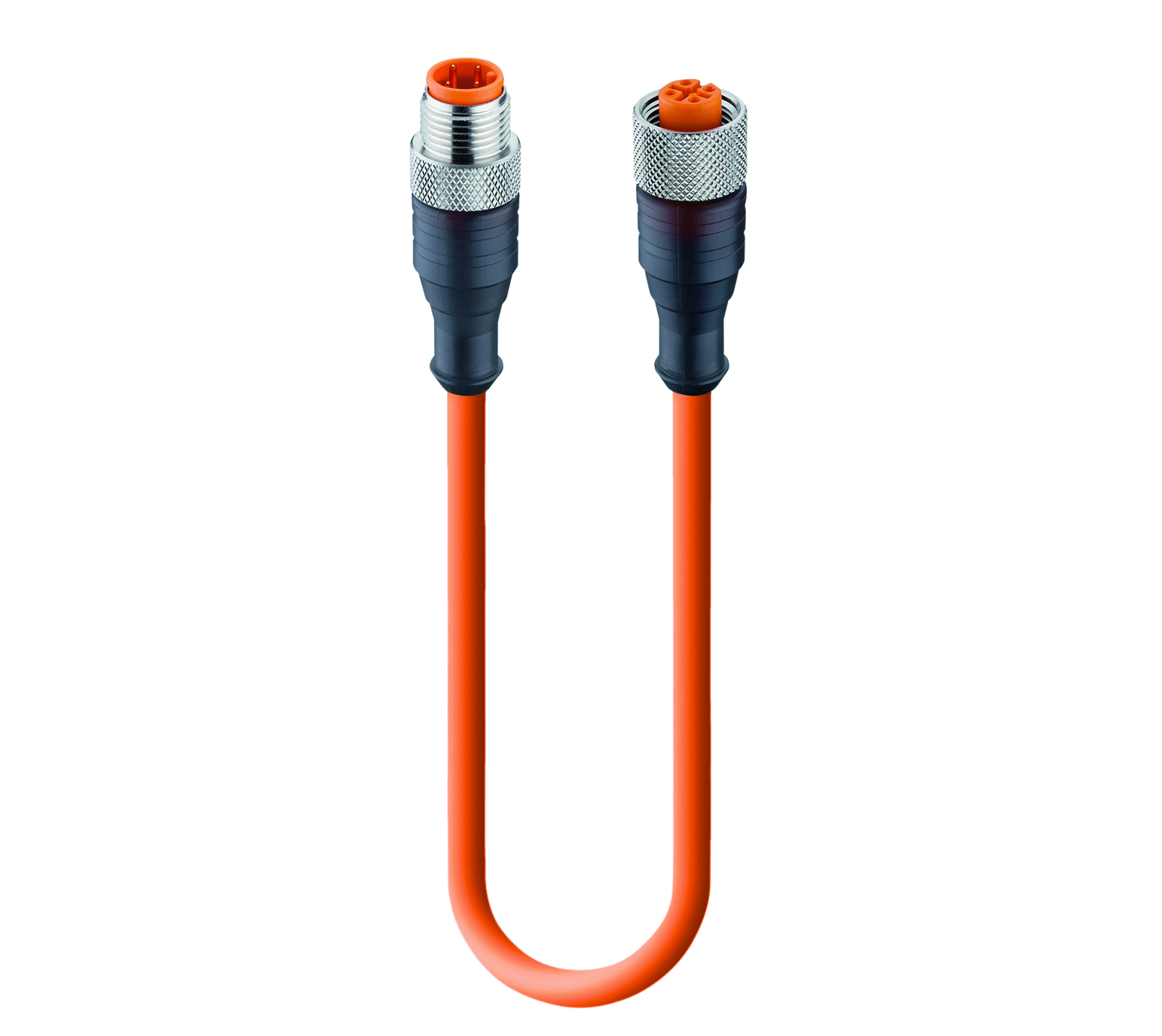

Cordon double pour capteur/actionneur : connecteur standard M12 mâle droit, translucide, 4 broches, codage A, vers connecteur standard M12 femelle droit, translucide, 4 broches, codage A, 230 V CA/CC, 4 A ; câble PUR orange, 4 fils, 0,34 mm²

Cordon double pour capteur/actionneur : connecteur standard M12 mâle droit, translucide, 4 broches, codage A, vers connecteur standard M12 femelle droit, translucide, 4 broches, codage A, 230 V CA/CC, 4 A ; câble PUR orange, 4 fils, 0,34 mm²

  • Disponibilité:
    Mondial
  • Statut:
    Actif
RST 4-RKT 4-251
  • RST 4-RKT 4-251
1 de 1

Spécifications

Expand All

Vue de face côté 1

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

Vue de face côté 2

Pin 1 Pin 2 Pin 3 Pin 4
brown white blue black

Famille de produits

Connecteurs pour capteurs et actionneurs

Type de connecteur

Cordon, deux extrémités

Type de blindage

Non blindé

Tension nominale

250 V

Tension nominale (UL)

250 V AC

Tension nominale d'impulsion

2,5 kV

Tension de fonctionnement

230 V AC/DC

Courant nominal

4 A

Courant nominal (UL)*

4 A

Côté 1 Sous-famille de produits

M12 standard

Côté 1 Type de contact/genre

Mâle

Modèle de connecteur

Droit

Type de fixation

Vis de couplage

Nombre de broches

4

Code, côté 1

A

Résistance de contact

≤ 10 mOhm

Résistance d'isolement

˃ 10^9 Ohm

Cycles d'accouplement

≤ 100

Température ambiante (fonctionnement)*

- 40 °C - + 90 °C

Température de fonctionnement (UL)

max. + 50 °C

Degré de protection/Indice IP**

IP65, IP67, IP68 (1 m / 24 h), IP69K

Modèle standard

CEI 61076-2-101

Degré de pollution

3 selon la norme DIN EN 60664-1 (VDE 0110-1)

Catégorie de surtension

II selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact

CuSn

Côté 1 Placage de contact

Cu/Au

Matériau du porteur de contact

TPU

Couleur du porteur de contact

Orange

Classe d'inflammabilité (porteur de contact)

UL 94 HB

Matériau du corps moulé

TPU

Couleur du corps moulé

Translucide

Classe d'inflammabilité (corps moulé)

UL 94 HB

Matériau de la fixation

CuZn

Placage de la fixation

En plaqué nickel

Couple de serrage (fixation)

M 12x1 : (50-60) Ncm, serrage à la main

Note

Ne pas connecter ou déconnecter sous charge.

Numéro du câble

251

Taille du conducteur

0.34 mm²

Nombre de fils

4

Rayon de courbure minimal (inst. fixe)

˃ 5 x D

Rayon de courbure minimal (inst. flexible)

˃ 10 x D

Cycles (courbure)

˃ 5 M

Cycles (Torsion)

˃ 5 M @ ± 360 ° /1 m

Résistance au soudage

Résistant aux étincelles de soudage

Matériau conducteur

Cu

Matériau de la gaine du câble

PUR

Couleur de l'enveloppe du câble

orange

Diamètre D du câble

ø 4,70 ± 0,15 mm

Matériau d'isolation des fils

PP

Diamètre du fil isolé

ø1.30 mm

Température ambiante (installation fixe)

- 50 °C - + 80 °C

Température ambiante (installation flexible)

- 25 °C - + 80 °C

Température ambiante (installation avec chaîne d'entraînement)

- 25 °C - + 60 °C

Type de câble UL

AWM : 20549

Classe d'inflammabilité (gaine du câble)

DIN EN 60332-2-2, VDE 0482-332-2-2, CEI 60332-2-2, CSA FT-2

Caractéristiques de câble

Exempt de substances perturbant le mouillage de la peinture ; bonne résistance aux microbes et à l'hydrolyse ; principalement sans diffusion de plastifiant ; exclusion du PVC et du silicone ; résistance à l'eau de mer ; flexibilité à froid

Côté 2 Sous-famille de produits

M12 standard

Côté 2 Type de contact/genre

Femelle

Modèle de connecteur, côté 2

Droit

Type de fixation, côté 2

Écrou de couplage

Nombre de broches, côté 2

4

Code, côté 2

A

Résistance de contact, côté 2

≤ 10 mOhm

Résistance d'isolation, côté 2

˃ 10^9 Ohm

Cycle d'accouplement, côté 2

≤ 100

Température ambiante (fonctionnement), côté 2

- 40 °C - + 90 °C

Température de fonctionnement (UL), côté 2

max. + 50 °C

Degré de protection/indice IP, côté 2**

IP65, IP67, IP68 (1 m / 24 h), IP69K

Modèle standard, coté 2

CEI 61076-2-101

Degré de pollution, côté 2

3 selon la norme DIN EN 60664-1 (VDE 0110-1)

Catégorie de surtension, côté 2

II selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact, côté 2

CuSn

Placage du contact, côté 2

Cu/Au

Matériau du porteur de contact, côté 2

TPU

Couleur du porteur de contact, côté 2

Orange

Classe d'inflammabilité (porteur de contact), côté 2

UL 94 HB

Matériau du corps moulé, côté 2

TPU

Couleur du corps moulé, côté 2

Translucide

Classe d'inflammabilité (corps moulé), côté 2

UL 94 HB

Matériau de la fixation, côté 2

CuZn

Placage de la fixation, côté 2

En plaqué nickel

Matériau du joint torique, côté 2

FKM, vert

Couple de serrage (fixation), côté 2

M 12x1 : (50-60) Ncm, serrage à la main

Fichier UL

E315587

UL

UL 2238 ; cURus

Conforme au RoHS

oui

Sans halogène

DIN EN 50267-2-1, CEI 60754-1, VDE 0482-267-2-1

Résistance aux huiles

DIN EN 60811-2-1

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Note de déclassement

Avis de déclassement

Degré de protection/Note de l'indice IP

** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Note de déclassement

Avis de déclassement


Report An Error

Références des pièces

Article n° Description de l'élément Longueur de câble
882 RST 4-RKT 4-251/25 M 25 m
11829 RST 4-RKT 4-251/1 M 1 m
11831 RST 4-RKT 4-251/2 M 2 m
17728 RST 4-RKT 4-251/10 M 10 m
78854 RST 4-RKT 4-251/7,5 M 7.5 m
11827 RST 4-RKT 4-251/0,3 M 0.3 m
3610 RST 4-RKT 4-251/0,5 M 0.5 m
11828 RST 4-RKT 4-251/0,6 M 0.6 m
11830 RST 4-RKT 4-251/1,5 M 1.5 m
881 RST 4-RKT 4-251/15 M 15 m
14239 RST 4-RKT 4-251/2,5 M 2.5 m
5577 RST 4-RKT 4-251/20 M 20 m
25668 RST 4-RKT 4-251/3 M 3 m
30320 RST 4-RKT 4-251/4 M 4 m
11832 RST 4-RKT 4-251/5 M 5 m
30321 RST 4-RKT 4-251/6 M 6 m
15631 RST 4-RKT 4-251/0,2 M
