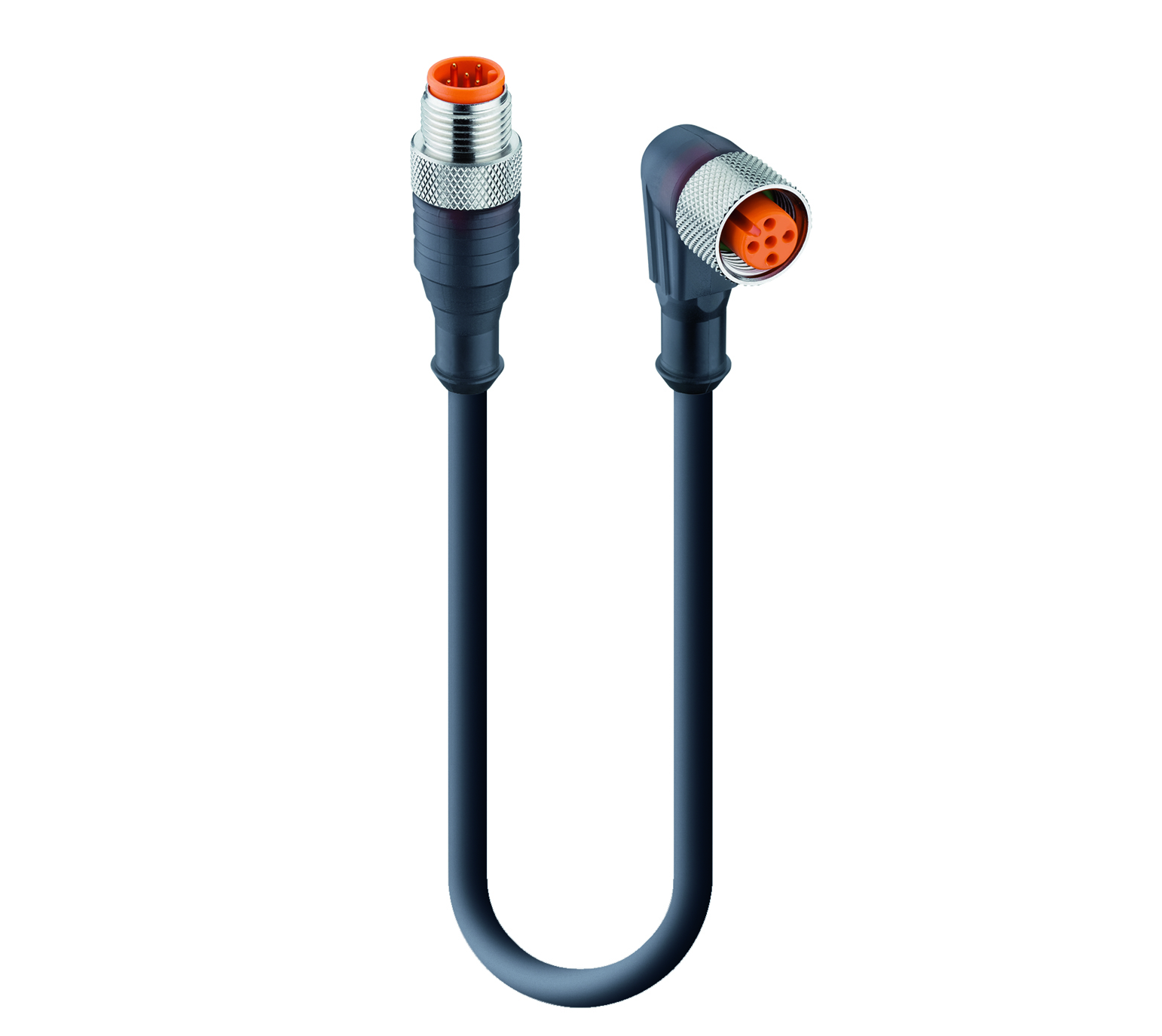

Cordon à double extrémité pour capteur/actionneur : connecteur M12 Standard mâle droit, translucide à code A et 5 broches vers connecteur M12 Standard femelle coudé, translucide, à code A et 5 broches, 50 V AC / 60 V DC, 4 A ; câble en polyuréthane noir, 5 fils, 0,50 mm²
| Broche 1 | Broche 2 | Broche 3 | Broche 4 | Broche 5 |
|---|---|---|---|---|
| marron | blanc | bleu | noir | vert-jaune |
| Broche 1 | Broche 2 | Broche 3 | Broche 4 | Broche 5 |
|---|---|---|---|---|
| marron | blanc | bleu | noir | vert-jaune |
|
Famille de produits |
Connecteurs pour capteurs et actionneurs |
|---|---|
|
Type de connecteur |
Cordon, deux extrémités |
|
Blindage |
Non blindé |
|
Tension nominale |
60 V |
|
Tension nominale (UL) |
30 V CA/CC |
|
Tension nominale d'impulsion |
1,5 kV |
|
Tension de fonctionnement |
50 V AC / 60 V DC |
|
Courant nominal* |
4 A |
|
Courant nominal (UL)* |
4 A |
|
Sous famille de produits |
M12 Standard |
|---|---|
|
Type de contact/genre |
Mâle |
|
Modèle de connecteur |
Droit |
|
Type de fixation |
Vis de couplage |
|
Nombre de broches |
5 |
|
Code |
A |
|
Résistance de contact |
≤ 10 mOhm |
|
Résistance d'isolement |
˃ 10^9 Ohm |
|
Cycles d'accouplement |
≤ 100 |
|
Température ambiante (fonctionnement)* |
- 40° C - + 90° C |
|
Température de fonctionnement (UL) |
+ 50° C max. |
|
Degré de protection/Indice IP** |
IP65, IP67, IP68 (1 m / 24 h), IP69K |
|
Modèle standard |
IEC 61076-2-101 |
|
Degré de pollution |
3 conformément à la norme DIN EN 60664-1 (VDE 0110-1) |
|
Catégorie de surtension |
III conformément à la norme DIN EN 60664-1 (VDE 0110-1) |
|
Matériau de base de contact |
CuSn |
|
Placage de contact |
Cu/Au |
|
Matériau du porteur de contact |
TPU-GF |
|
Couleur du porteur de contact |
Orange |
|
Classe d'inflammabilité (porteur de contact) |
UL 94 HB |
|
Matériau du corps moulé |
TPU |
|
Couleur du corps moulé |
Translucide |
|
Classe d'inflammabilité (corps moulé) |
UL 94 HB |
|
Matériau de la fixation |
CuZn |
|
Placage de la fixation |
En plaqué nickel |
|
Couple de serrage (fixation) |
M 12 x 1 : (50-60) Ncm, serré à la main |
|
Note |
Ne pas connecter ou déconnecter sous charge. |
|
Numéro du câble |
228 |
|---|---|
|
Taille du conducteur |
0,5 mm² |
|
Nombre de fils |
5 |
|
Rayon de courbure minimal (inst. fixe) |
˃ 5 x D |
|
Rayon de courbure minimal (inst. flexible) |
˃ 10 x D |
|
Cycles (courbure) |
˃ 5 M |
|
Cycles (Torsion) |
˃ 5 M @ ± 360 °/1 m |
|
Matériau du conducteur |
Cu |
|
Matériau de la gaine du câble |
PUR |
|
Couleur de l'enveloppe du câble |
noir mat similaire au RAL 9005 |
|
Diamètre D du câble |
ø 5,40 ± 0,20 mm |
|
Matériau d'isolation des fils |
PP |
|
Diamètre du fil isolé |
ø 1,50 ± 0,05 mm |
|
Température ambiante (installation fixe) |
- 50° C - + 105° C (UL: + 80° C) |
|
Température ambiante (installation flexible) |
- 25° C - + 105° C (UL: + 80° C) |
|
Température ambiante (installation avec chaîne d'entraînement) |
- 25° C - + 60° C |
|
Type de câble UL |
AWM : 20549 |
|
Classe d'inflammabilité (gaine du câble) |
DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2 |
|
Caractéristiques de câble |
Bonne résistance aux microbes et à l'hydrolyse ; principalement sans diffusion de plastifiant ; exclusion de PVC et de silicone ; exempt de substances perturbant le mouillage de la peinture ; flexibilité à froid |
|
Sous-famille de produit, côté 2 |
M12 Standard |
|---|---|
|
Type de contact/genre, côté 2 |
Femelle |
|
Modèle du connecteur, côté 2 |
Coudé |
|
Type de fixation, côté 2 |
Écrou de couplage |
|
Nombre de broches, côté 2 |
5 |
|
Codage, côté 2 |
A |
|
Résistance de contact, côté 2 |
≤ 10 mOhm |
|
Résistance d'isolement, côté 2 |
˃ 10^9 Ohm |
|
Cycles d'accouplement, côté 2 |
≤ 100 |
|
Température ambiante (fonctionnement), côté 2* |
- 40° C - + 90° C |
|
Température de fonctionnement (UL), côté 2 |
+ 50° C max. |
|
Degré de protection/indice IP, côté 2** |
IP65, IP67, IP68 (1 m / 24 h), IP69K |
|
Modèle standard, coté 2 |
IEC 61076-2-101 |
|
Degré de pollution, côté 2 |
3 conformément à la norme DIN EN 60664-1 (VDE 0110-1) |
|
Catégorie de surtension, côté 2 |
III conformément à la norme DIN EN 60664-1 (VDE 0110-1) |
|
Matériau de base de contact, côté 2 |
CuSn |
|
Dépôt par contact, côté 2 |
Cu/Au |
|
Matériau du porteur de contact, côté 2 |
TPU |
|
Couleur du porteur de contact, côté 2 |
Orange |
|
Classe d'inflammabilité (porteur de contact), côté 2 |
UL 94 HB |
|
Matériau du corps moulé, côté 2 |
TPU |
|
Couleur du corps moulé, côté 2 |
Translucide |
|
Classe d'inflammabilité (corps moulé), côté 2 |
UL 94 HB |
|
Matériau de la fixation, côté 2 |
CuZn |
|
Placage de fixation, côté 2 |
En plaqué nickel |
|
Matériau du joint torique, côté 2 |
FKM, vert |
|
Couple de serrage (fixation), côté 2 |
M 12 x 1 : (50-60) Ncm, serré à la main |
|
Fichier UL |
E315587 |
|---|---|
|
UL |
UL 2238 ; cURus |
|
Conforme au RoHS |
oui |
|---|
|
Sans halogène |
DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1 |
|---|---|
|
Résistance aux huiles |
IEC 60811:404 |
|
Degré de protection/Note de l'indice IP |
** S'il est monté et fermé avec le connecteur automatique Hirschmann/Lumberg. |
|---|---|
|
Note de déclassement |
Avis de déclassement |
| Article n° | Description de l'élément | Longueur de câble |
|---|---|---|
| 1833 | RST 5-RKWT 5-228/7,5 M | 7,5 m |
| 3093 | RST 5-RKWT 5-228/3,5 M | 3,5 m |
| 3095 | RST 5-RKWT 5-228/4 M | 4 m |
| 29497 | RST 5-RKWT 5-228/0,6 M | 0,6 m |
| 29498 | RST 5-RKWT 5-228/1 M | 1 m |
| 29499 | RST 5-RKWT 5-228/2 M | 2 m |
| 29500 | RST 5-RKWT 5-228/8 M | 8 m |
| 29631 | RST 5-RKWT 5-228/0,3 M | 0,3 m |
| 29633 | RST 5-RKWT 5-228/3 M | 3 m |
| 29634 | RST 5-RKWT 5-228/5 M | 5 m |
| 34615 | RST 5-RKWT 5-228/1,5 M | 1,5 m |
| 34616 | RST 5-RKWT 5-228/10 M | 10 m |
| 43917 | RST 5-RKWT 5-228/15 M | 15 m |
| 43918 | RST 5-RKWT 5-228/2,5 M | 2,5 m |
| 934636576 | RST 5-RKWT 5-228/20 M | 20 m |
| 14620 | RST 5-RKWT 5-228/0,9 M | 0,9 m |
| 14621 | RST 5-RKWT 5-228/1,2 M | 1,2 m |
| 9508 | RST 5-RKWT 5-228/30 M | 30 m |
